Vyhodnocení výsledků

V Navigátoru - Výsledky můžete ovládat, jaké výsledky se zobrazují na modelu. Standardně jsou nastaveny vlastní tvary |u| prvního vlastního tvaru (viz obrázek Vlastní tvar nejnižší vlastní frekvence ).

Vlastní frekvence

Seznam Č. | Vlastní frekvence f [Hz] zahrnuje všech 32 tvarů, které jsou nutné k překročení mezních součtů 90 % pro součinitele modálních hmot. Kliknutím na tlačítka a vedle seznamu můžete procházet vlastními frekvencemi modelu. Po otevření seznamu můžete také přímo vybrat konkrétní tvar.

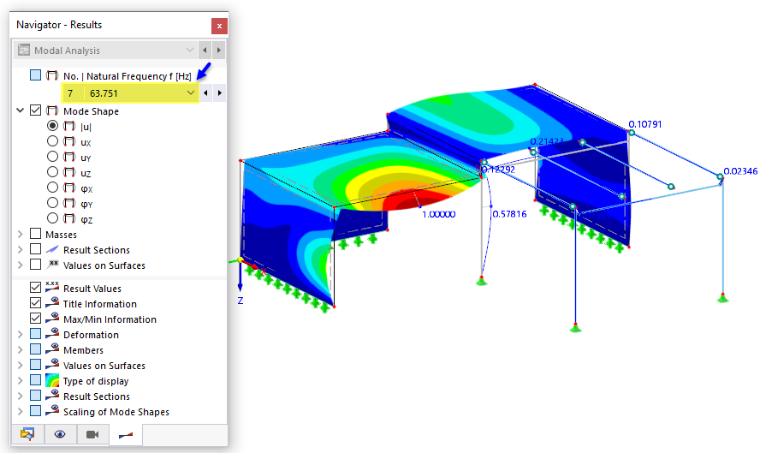

Vlastní tvar vztažený k sedmé vlastní frekvenci

Kliknutím na tlačítko na panelu nástrojů zobrazíte vlastní tvary jako animované zobrazení.

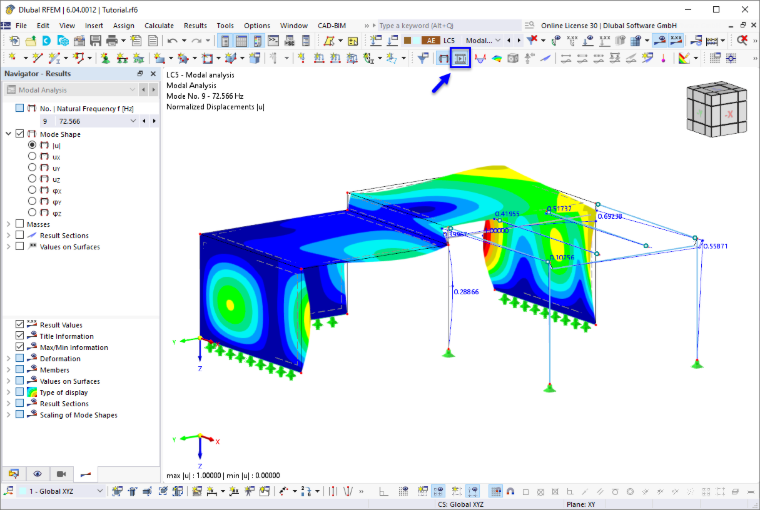

Zobrazení vlastního tvaru jako animace

Opětovným stisknutím tlačítka animaci zastavíte.

Vlastní tvary

Každá frekvence modelu má odpovídající vlastní tvar. I když tyto vektory vlastních tvarů vypadají jako deformace vyplývající ze statické analýzy, nepředstavují "deformace" ve skutečném smyslu. Posuny a rotace jsou spíše škálovány na maximální hodnotu 1 a jsou bezrozměrné. Proto jsou v záhlavích tabulek označovány jako 'Normované posuny' a 'Normované rotace' (viz obrázek Normované výsledky vlastního tvaru podle uzlu).

Každou translacenční a rotační složku tvaru můžete zobrazit výběrem jedné z možností v kategorii 'Vlastní tvar' navigátoru. Vyberte například složku u_Z.

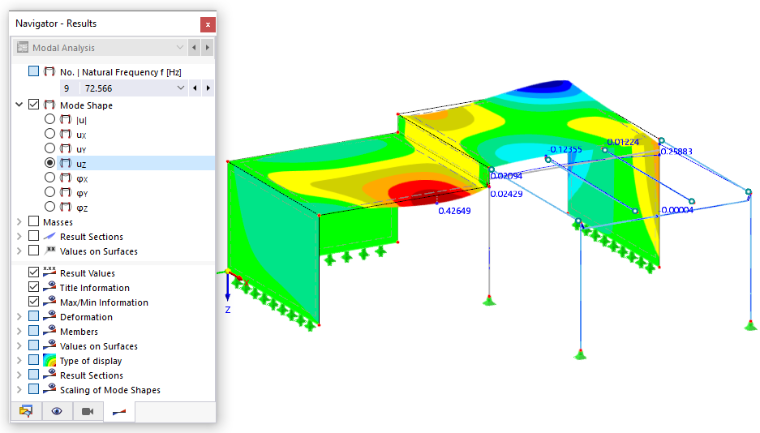

Zobrazení složky vlastního tvaru uZ

Po vyzkoušení dalších možností nastavte znovu škálované výsledky |u|. Pokud chcete maximální výsledky škálovat na jinou maximální hodnotu, můžete použít jednu ze specifických možností dostupných ve spodní části navigátoru. Jsou vysvětleny v Online manuálu.

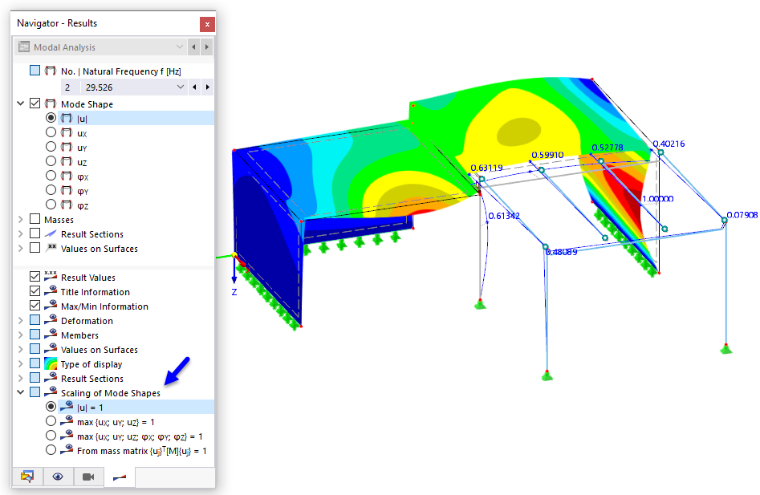

Možnosti změny velikosti pro vlastní tvary

Efektivní modální hmoty

Jak jste si již všimli, tabulka Efektivní modální hmoty poskytuje důležité informace při rozhodování o počtu požadovaných tvarů (viz obrázek Součinitele efektivních modálních hmot ). Efektivní modální hmoty popisují, kolik hmoty je aktivováno v každém směru každou vlastní frekvencí.

Hmoty v bodech sítě

Můžete zkontrolovat hmoty, které byly zohledněny při modální analýze. Za tímto účelem vyberte tabulku Hmoty v bodech sítě.

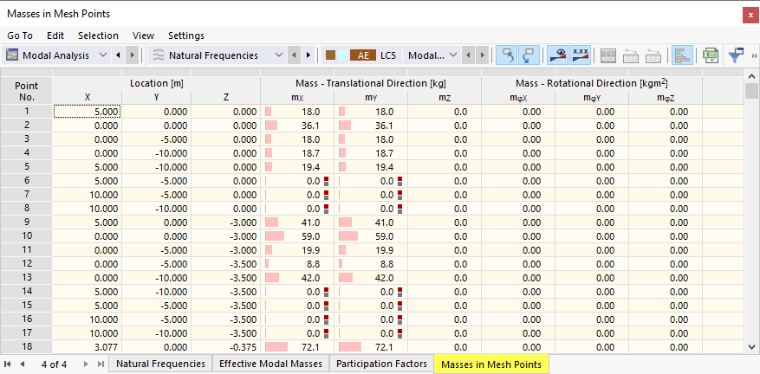

Kontrola hmot v bodech sítě

Hmoty vycházejí ze zatížení obsažených v Kombinaci zatížení CO9 . Jsou účinné pouze ve směrech X a Y, jak je uvedeno v Nastavení modální analýzy . Na samém konci tabulky jsou zobrazeny součty pro každý směr.

Chcete-li hmoty zobrazit graficky na povrchových uzlech modelu, zaškrtněte v 'Navigátoru - Výsledky' zaškrtávací políčko Hmoty. Standardně jsou nastaveny hmoty m_X působící ve směru X.

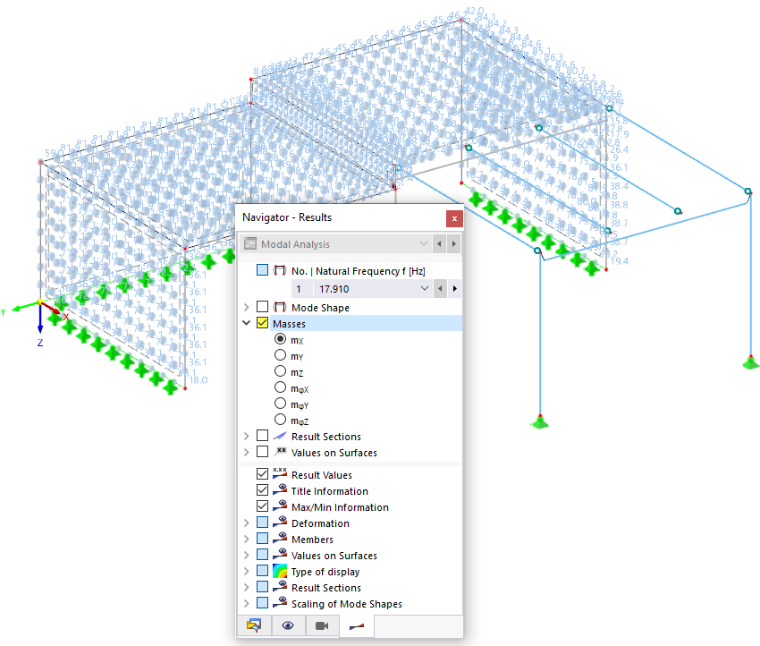

Hmoty v bodech sítě působící ve směru X

Hmotnost působící na každý síťový uzel je znázorněna kuličkou, jejíž velikost je škálována na maximální hodnotu. Opět jsou relevantní pouze možnosti m_X a m_Y. Pruty nemají žádné hmotnostní kuličky, protože jejich hmoty nebyly při modální analýze zohledněny (viz obrázek Zanedbání hmot specifických prutů ).

Numerické výsledky vlastních tvarů

Hodnoty všech vlastních tvarů jsou seřazeny v odpovídajících tabulkách. Můžete je vybrat z podkategorií dostupných pro 'Modální analýzu'.

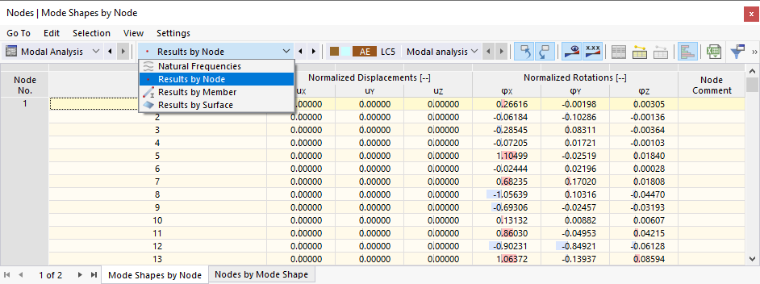

Výsledky normalizovaných vlastních tvarů po uzlech

Normované posuny a rotace uzlů, prutů nebo ploch jsou uvedeny podle čísla objektu nebo vlastního tvaru.

Nakonec uložte výsledky modální analýzy kliknutím na tlačítko na panelu nástrojů.
