Évaluation des résultats

Vous pouvez contrôler dans le Navigateur - Résultats les résultats affichés sur le modèle. Les modes propres |u| du premier mode normal sont réglés par défaut (voir l'image Mode propre de la fréquence propre la plus basse ).

Fréquences propres

La liste No. | Fréquence propre f [Hz] inclut les 32 modes nécessaires pour dépasser les sommes limites de 90 % pour les facteurs des masses modales. En cliquant sur les boutons et situés à côté de la liste, vous pouvez parcourir les fréquences propres du modèle. Vous pouvez également sélectionner directement un mode spécifique en ouvrant la liste.

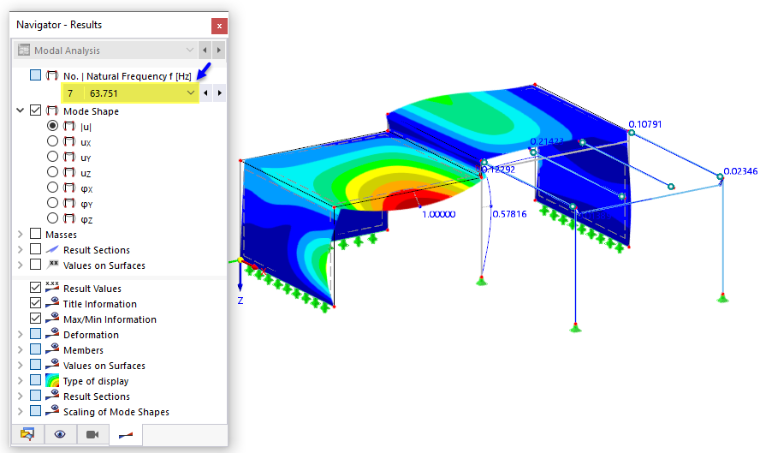

Mode propre à la 7e fréquence propre

Cliquez sur le bouton de la barre d’outils pour afficher les modes propres sous forme d’animation.

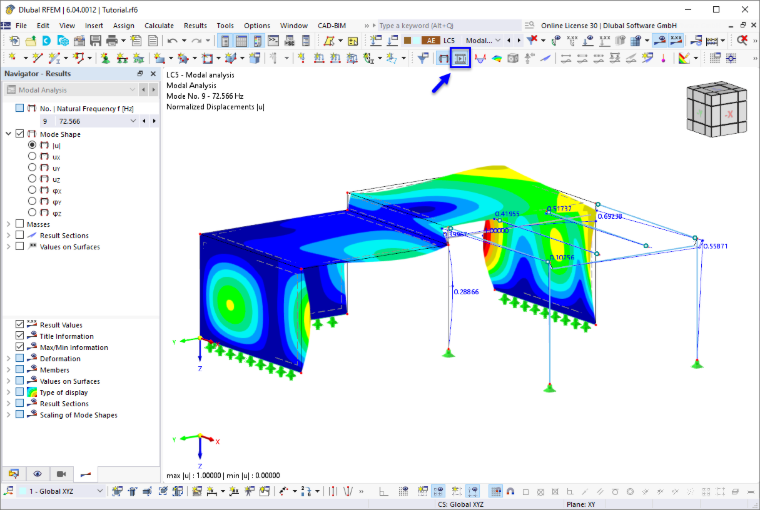

Affichage du mode propre sous forme d'animation

Appuyez à nouveau sur le bouton pour arrêter l’animation.

Modes propres

Chaque fréquence du modèle possède un mode propre correspondant. Bien que ces vecteurs de mode propre aient l’apparence de déformations résultant d’un calcul de structure, ils ne représentent pas des « déformations » au sens propre. Les déplacements et les rotations sont plutôt redimensionnés à la valeur maximale de 1 et sont sans dimension. Ils sont donc appelés « Déplacements normalisés » et « Rotations normalisées » dans les en-têtes des tableaux (voir l'image Résultats des modes propres normalisés par nœud).

Vous pouvez afficher chaque composante de forme de translation et de rotation en sélectionnant l’une des options de la catégorie « Mode propre » du navigateur. Sélectionnez par exemple la composante u_Z.

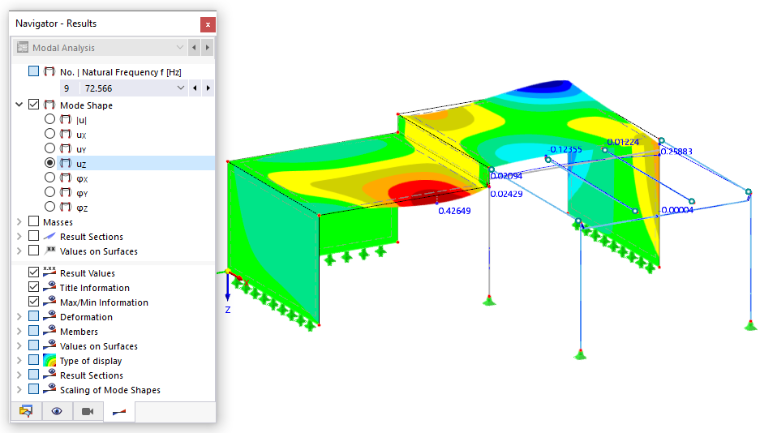

Affichage du composant du mode propre uZ

Après avoir essayé d’autres options, réglez à nouveau les résultats redimensionnés |u|. Si vous souhaitez redimensionner les résultats maximaux à un autre maximum, vous pouvez appliquer l’une des options spécifiques disponibles dans la partie inférieure du navigateur. Elles sont expliquées dans le Manuel en ligne.

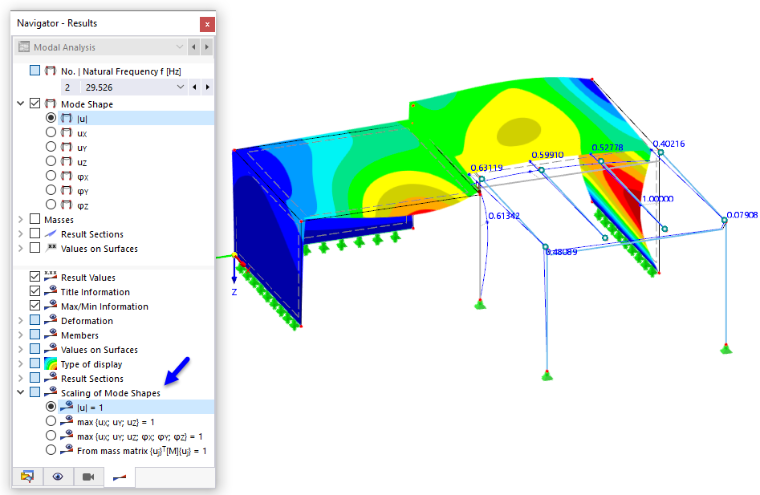

Options de mise à l'échelle pour les modes propres

Masses modales effectives

Comme vous l’avez déjà remarqué, le tableau Masses modales effectives fournit des informations importantes pour décider du nombre de modes nécessaires (voir l'image Facteurs des masses modales effectives ). Les masses modales effectives décrivent la quantité de masse activée dans chaque direction par chaque fréquence propre.

Masses aux points du maillage

Vous pouvez vérifier les masses prises en compte pour l’analyse modale. Pour cela, sélectionnez le tableau Masses aux points du maillage.

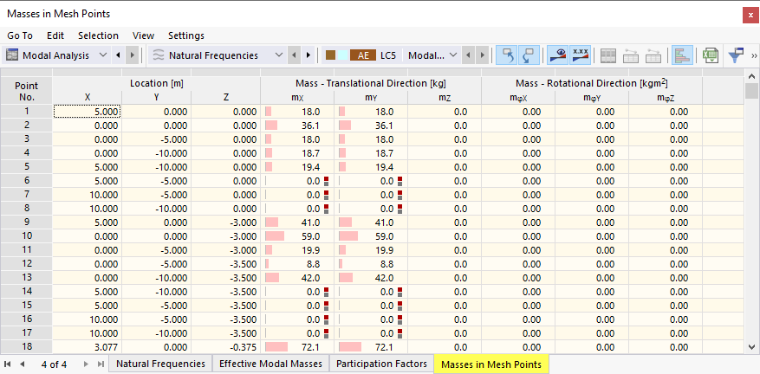

Vérification des masses aux points de maillage

Les masses résultent des charges contenues dans la Combinaison de charges CO9 . Elles ne sont effectives que dans les directions X et Y, comme spécifié dans les Paramètres de l’analyse modale . À la toute fin du tableau, les sommes pour chaque direction sont affichées.

Pour afficher graphiquement les masses sur les nœuds EF du modèle, cochez la case Masses dans le « Navigateur - Résultats ». Les masses m_X agissant dans la direction X sont réglées par défaut.

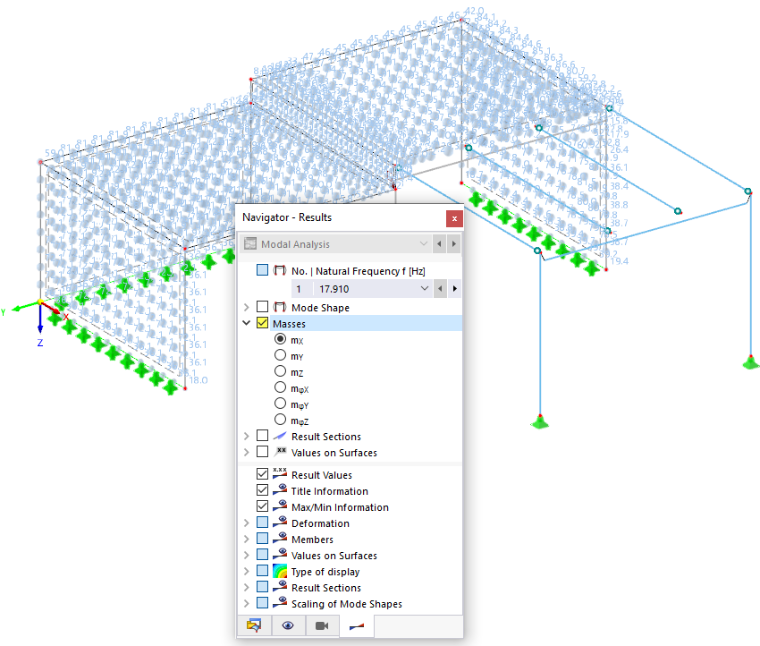

Masses aux points de maillage agissant en direction X

La masse appliquée à chaque nœud du maillage est représentée par une sphère dont la taille est redimensionnée à la valeur maximale. Là encore, seules les options m_X et m_Y sont pertinentes. Les barres n’ont pas de sphères de masse, car leurs masses n’ont pas été prises en compte pour l’analyse modale (voir l'image Négligence des masses de barres spécifiques ).

Résultats numériques des modes propres

Les valeurs de tous les modes propres sont classées dans des tableaux correspondants. Vous pouvez les sélectionner à partir des sous-catégories disponibles pour l’« Analyse modale ».

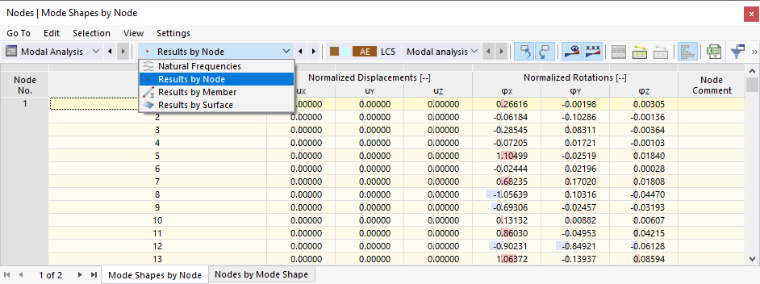

Résultats du mode propre normalisés par nœud

Les déplacements et rotations normalisés des nœuds, des barres ou des surfaces sont répertoriés par numéro d’objet ou par mode propre.

Enfin, enregistrez les résultats de l’analyse modale en cliquant sur le bouton de la barre d’outils.
