A geometria do cabo tensionado é descrita através de linhas.
Definir linhas
As linhas do cabo tensionado podem ser definidas livremente no espaço tridimensional. No entanto, aplicam-se as seguintes condições:

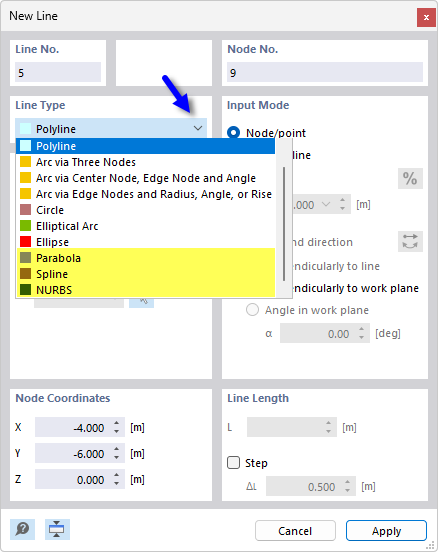

Os tipos de linha adequados para cabos tensionados são, por exemplo:
- Parábola
- Spline
- NURBS
Os tipos de linha estão descritos no capítulo Linhas do manual do RFEM.

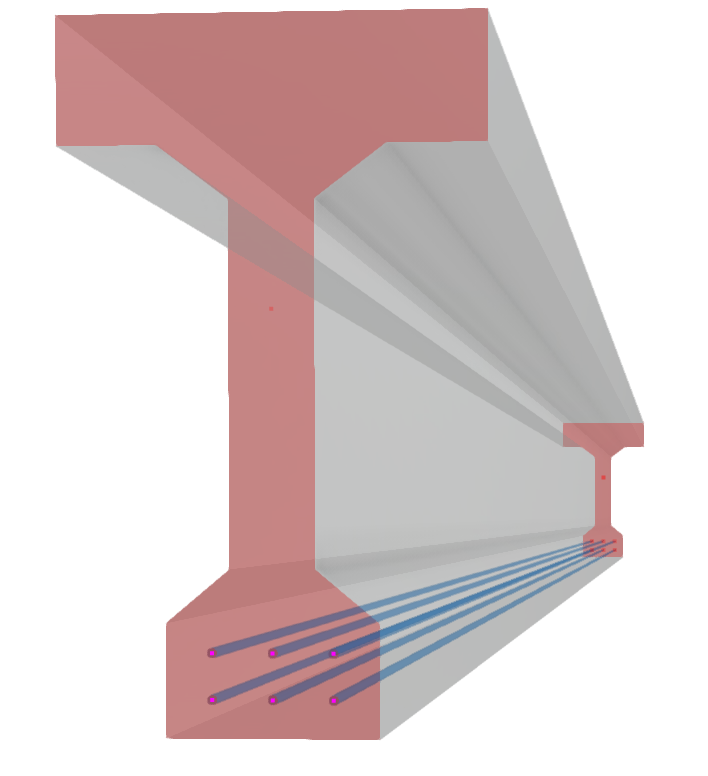

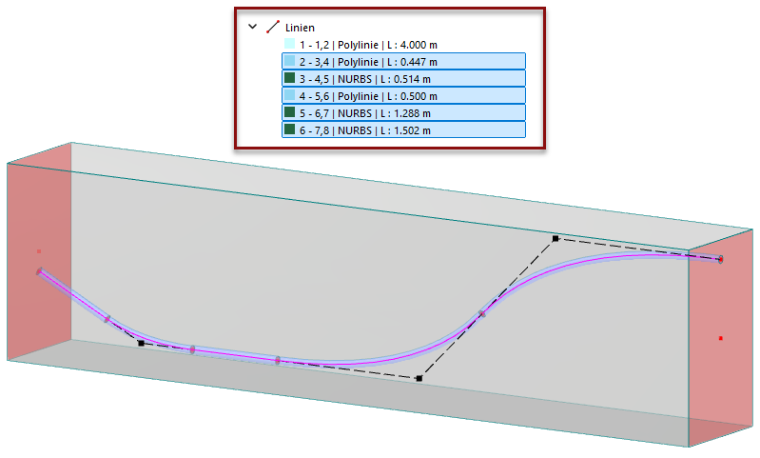

A linha de um cabo tensionado não precisa de estar presente ao longo de todo o comprimento da secção transversal de betão pré-esforçado. Isto permite disposições escalonadas de cabos tensionados.
Importar geometria
Para modelar as linhas do cabo tensionado, também pode utilizar opções de importação e scripts.
Camada de fundo
Através de camadas de fundo, as linhas podem ser importadas para o modelo como uma espécie de "camada". Podem então ser utilizadas para definir linhas. Esta possibilidade está descrita no capítulo Camadas de fundo do manual do RFEM.
Excel
O progresso de uma linha pode ser descrito por nós num ficheiro Excel. A folha de cálculo Excel pode ser importada para a tabela 'Nós'. Esta possibilidade está descrita no capítulo Importar ou exportar tabela Excel do manual do RFEM.
API

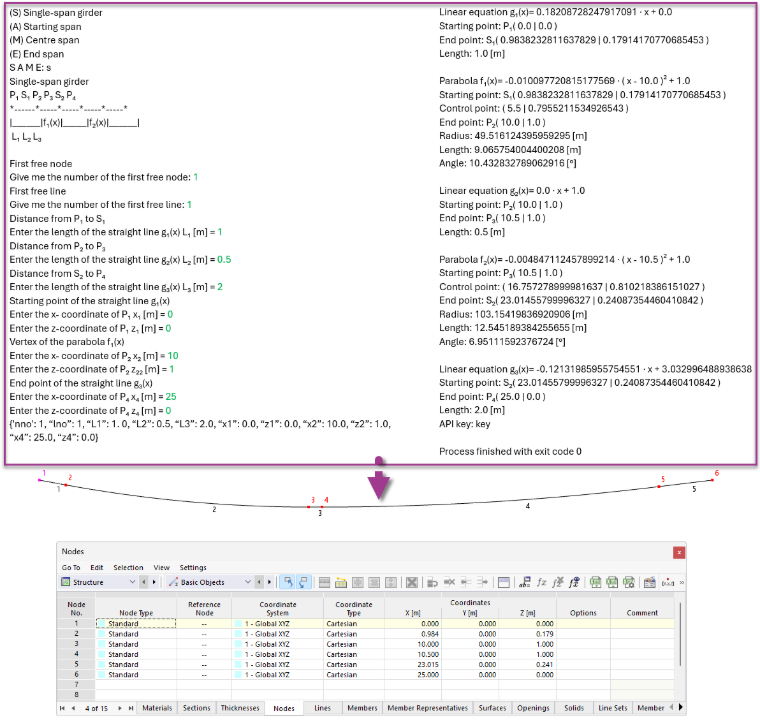

O serviço API da Dlubal baseado em Python representa outra possibilidade com a qual pode definir e atualizar confortavelmente a geometria do cabo tensionado. No exemplo seguinte, o progresso parabólico de um cabo tensionado é gerado desta forma.
Utilizar blocos
A possibilidade de importação de blocos predefinidos de cabos tensionados está em desenvolvimento.
