La geometria della fune di pretensione è descritta tramite linee.
Definire le linee
Le linee dei tendini possono essere definite liberamente nello spazio tridimensionale. Tuttavia si applicano le seguenti condizioni:

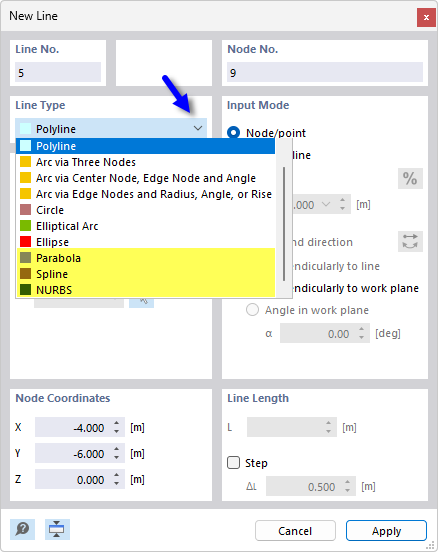

I tipi di linea adatti per i tendini sono, ad esempio:
- Parabola
- Spline
- NURBS
I tipi di linea sono descritti nel capitolo Linee del manuale di RFEM.

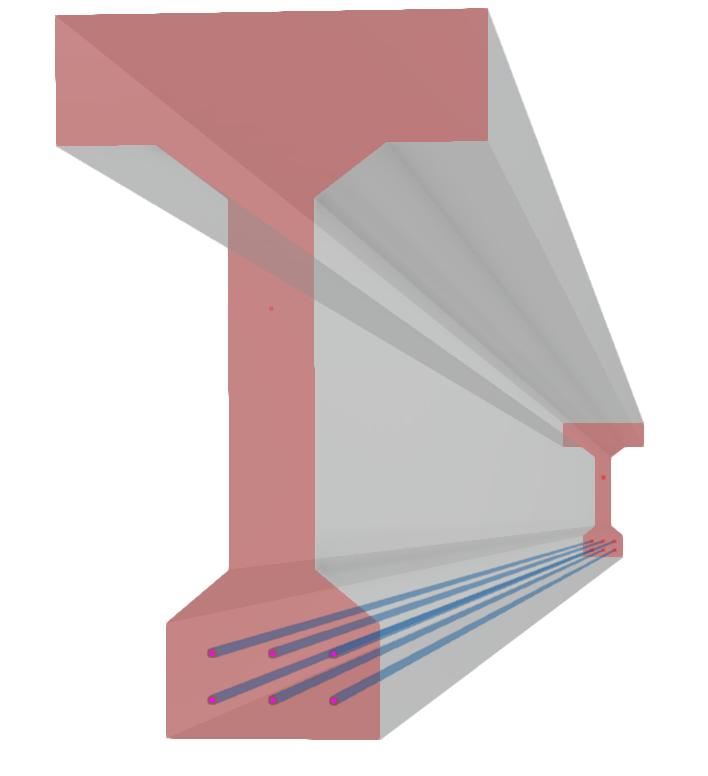

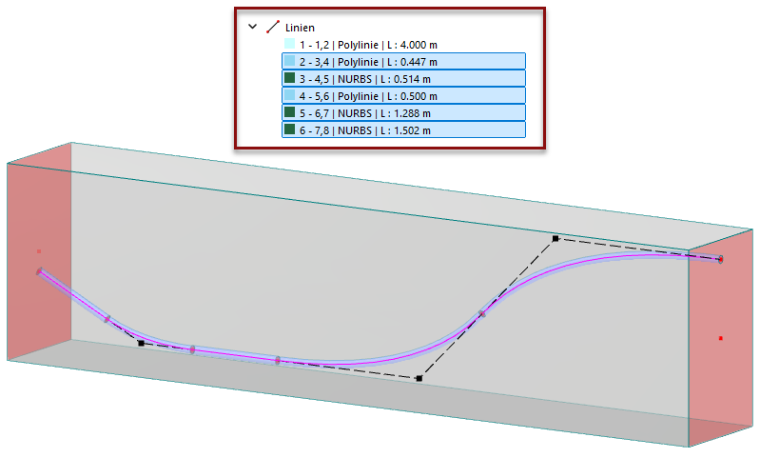

Non è necessario che la linea di un tendine sia presente su tutta la lunghezza della sezione trasversale in calcestruzzo precompresso. Ciò consente disposizioni graduate dei tendini.
Importare la geometria
Per modellare le linee dei tendini è possibile utilizzare anche le opzioni di importazione e gli script.
Layer guida
Utilizzando i layer guida, le linee possono essere importate nel modello come una sorta di "layer". Possono quindi essere utilizzate per posizionare le linee. Questa possibilità è descritta nel capitolo Layer guida del manuale di RFEM.
Excel
L'andamento di una linea può essere descritto dai nodi in un file Excel. Il foglio di lavoro Excel può essere importato nella tabella 'Nodi'. Questa possibilità è descritta nel capitolo Importare o esportare la tabella Excel del manuale di RFEM.
API

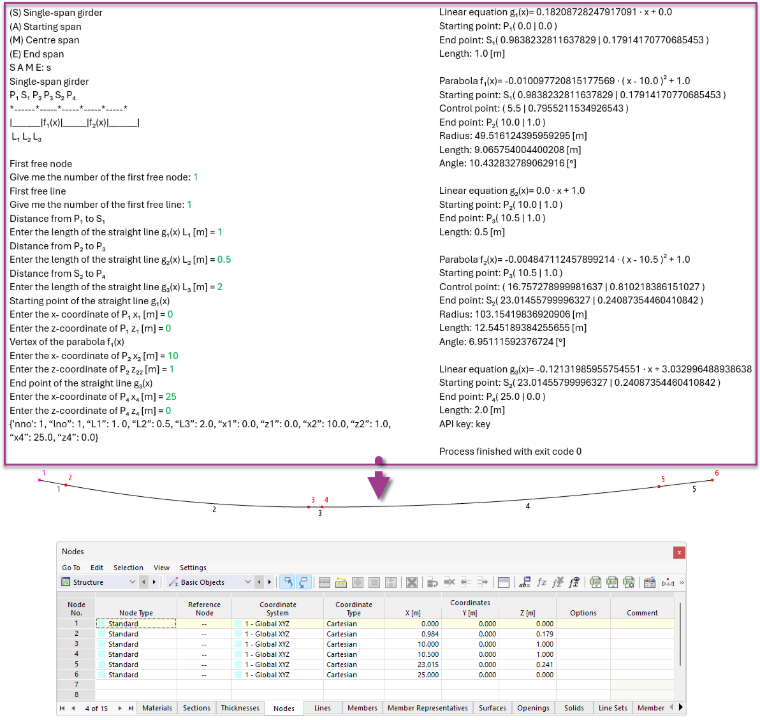

Il servizio Dlubal API basato su Python rappresenta un'altra possibilità per definire e aggiornare comodamente la geometria del tendine. Nell'esempio seguente, viene generato l'andamento parabolico di un tendine.
Utilizzare i blocchi
La possibilità di importare blocchi predefiniti di tendini è in fase di sviluppo.
