O elemento de betão pré-esforçado representa a secção de betão onde se encontram os cabos de pré-esforço. Pode ser uma barra com uma secção transversal de betão pré-esforçado (viga pré-esforçada) ou uma superfície com uma espessura de secção (laje pré-esforçada).
Pré-requisitos
Barra
Para a modelação como barra, aplicam-se os seguintes pré-requisitos:
- Tipo de barra Viga ou Nervura
- Tipo de secção transversal Parede espessa I, Parede espessa II ou Do RSECTION (desde que "parede espessa" de acordo com o MEF)
- Material Betão
Superfície
Para a modelação como superfície, aplicam-se os seguintes pré-requisitos:
- Tipo de geometria Plano ou Tubo
- Material Betão
Entrada
Ao introduzir o elemento de betão pré-esforçado, é necessário distinguir entre os tipos de objeto – barra ou superfície.
Barra
Pode modelar a barra de uma secção de betão pré-esforçado da forma habitual:
- Defina a linha da barra.
- Atribua uma barra à linha.
- No diálogo 'Nova barra', separador 'Base', defina o tipo de barra.

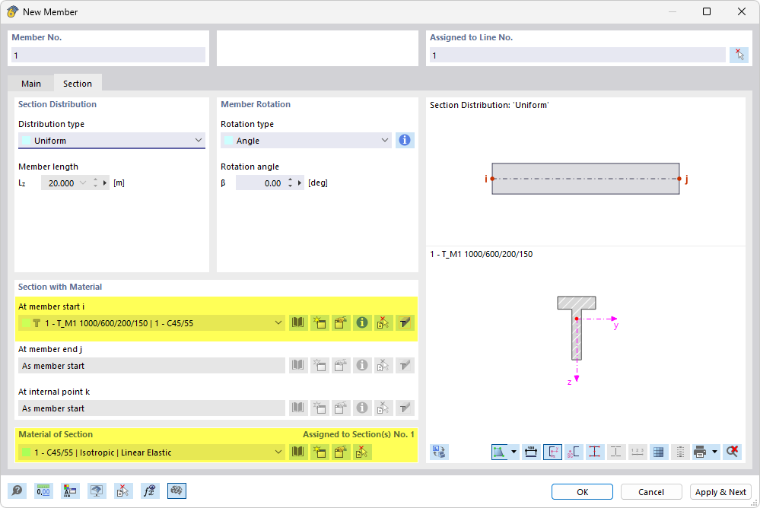

- No separador 'Secção', defina a secção com material.
Defina a secção da viga pré-esforçada, por exemplo:
- criar uma nova secção,
- no diálogo 'Nova secção', utilizar o botão

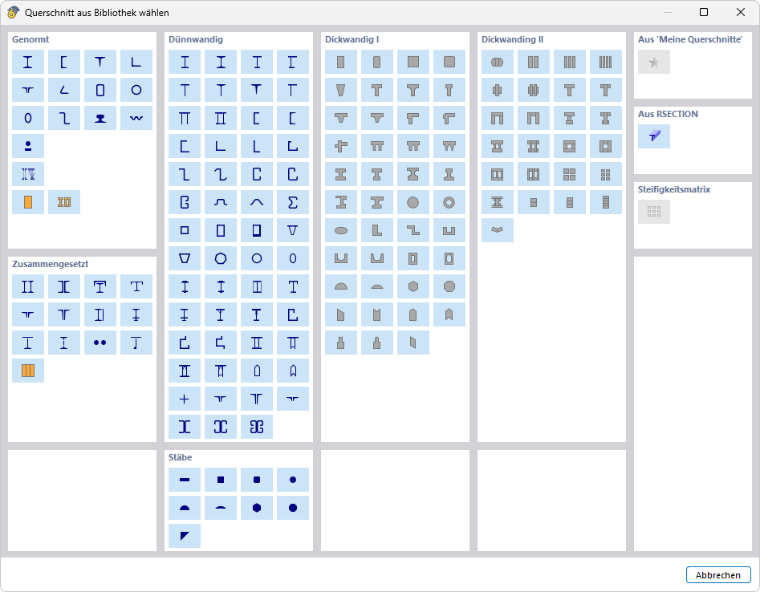

para aceder à biblioteca, - selecionar a série de secções e

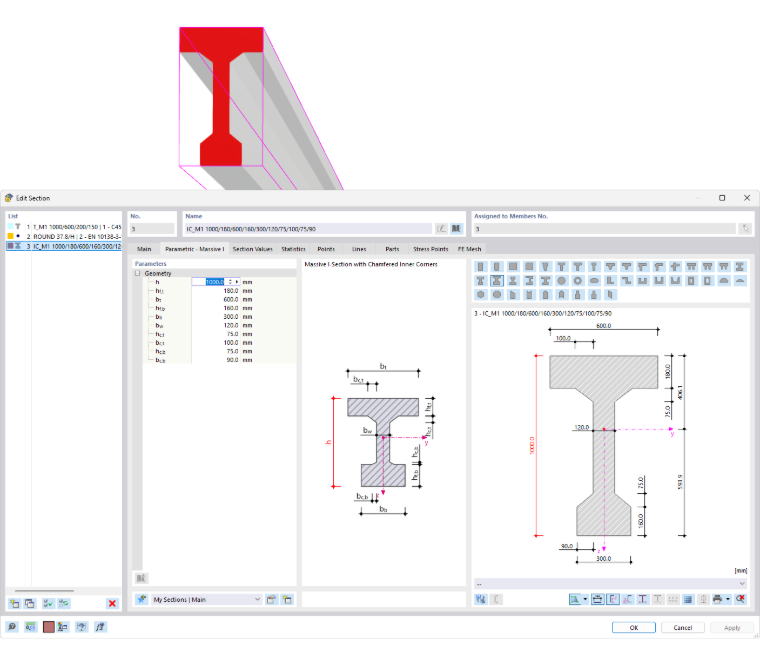

- especificar os parâmetros geométricos.
Defina o material da viga pré-esforçada. Também aqui, o botão
é útil para selecionar o material na biblioteca.
A secção do diálogo 'Secção e material' está descrita no capítulo Secção do manual do RFEM.
Superfície
Pode modelar a superfície de um elemento de betão pré-esforçado da forma habitual:
- Defina as linhas de contorno da superfície.

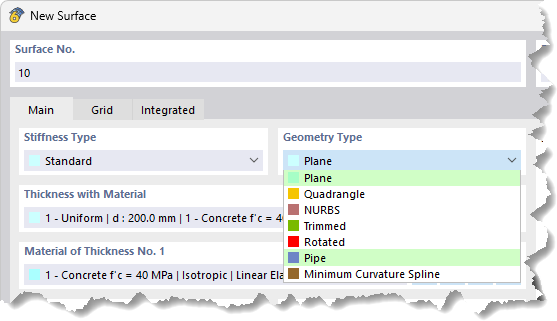

- Abra o diálogo Nova superfície ('Nova superfície → Plano' ou 'Nova superfície → Tubo').
- Atribua as linhas de contorno.

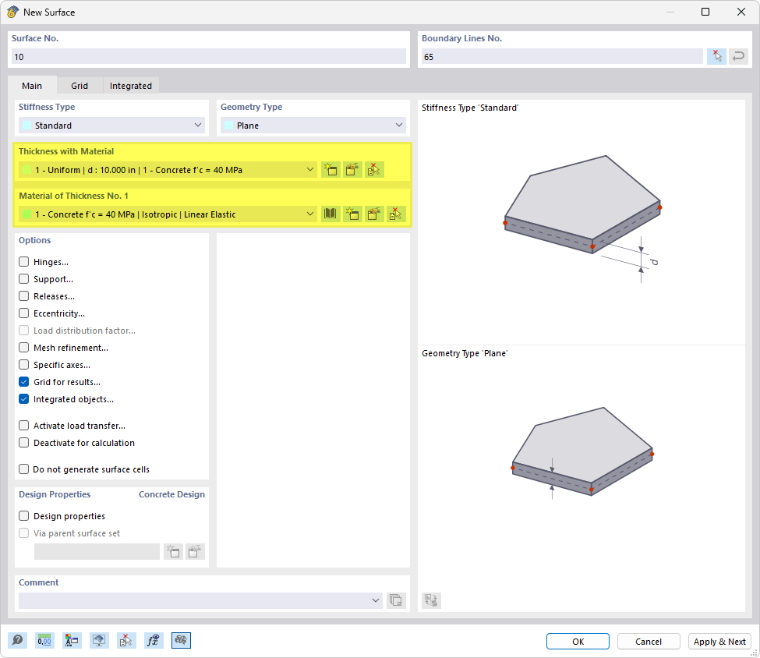

- Defina a espessura com material e o material. Com o botão
pode selecionar a classe de betão na biblioteca.
A secção do diálogo 'Espessura com material' está descrita no capítulo Superfícies do manual do RFEM.
