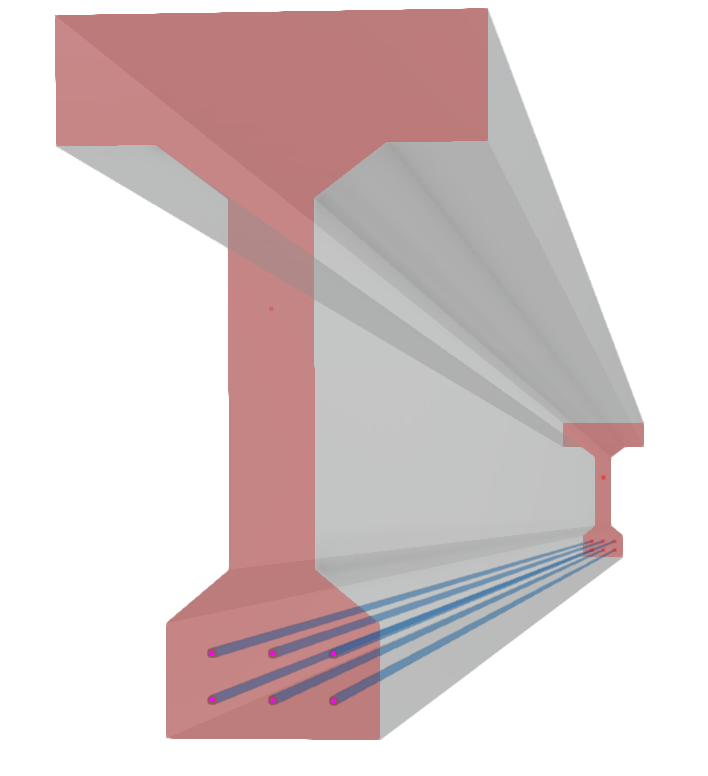

La geometría del tendón se describe mediante líneas.
Definir líneas
Las líneas del tendón se pueden definir libremente en el espacio tridimensional. Sin embargo, se aplican las siguientes condiciones:

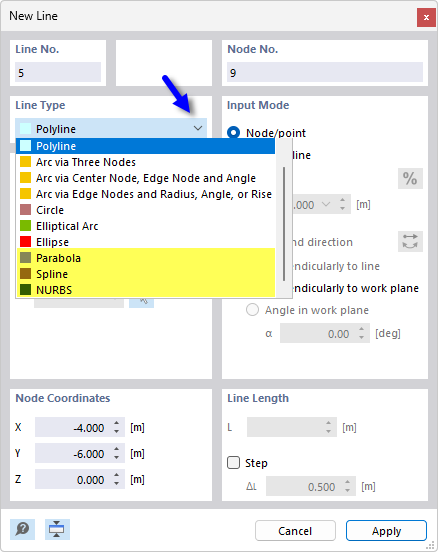

Los tipos de línea adecuados para los tendones son, por ejemplo:
- Parábola
- Spline
- NURBS
Los tipos de línea se describen en el capítulo Líneas del manual de RFEM.

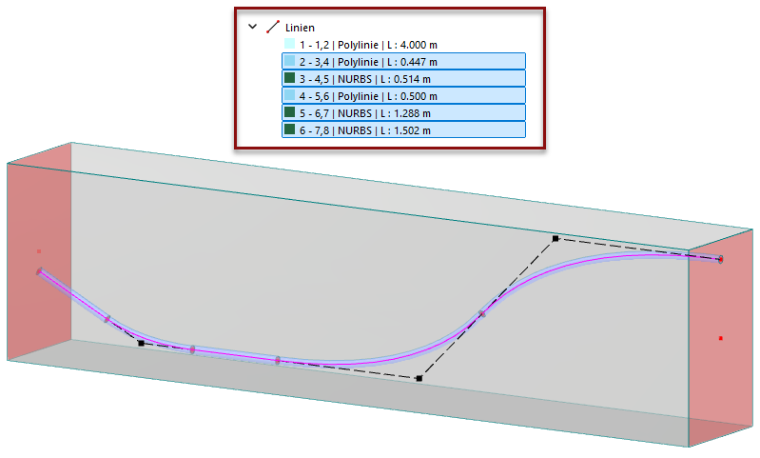

La línea de un tendón no necesita estar presente en toda la longitud de la sección de hormigón pretensado. Esto permite disposiciones escalonadas de tendones.
Importar geometría
También puede utilizar opciones de importación y scripts para modelar las líneas del tendón.
Capa de fondo
Las capas de fondo permiten importar líneas en el modelo como una especie de "capa". Luego se pueden usar para colocar líneas. Esta opción se describe en el capítulo Capas de fondo del manual de RFEM.
Excel
El recorrido de una línea se puede describir mediante nudos en un archivo de Excel. La hoja de cálculo de Excel se puede importar en la tabla 'Nudos'. Esta opción se describe en el capítulo Importar o exportar tabla de Excel del manual de RFEM.
API

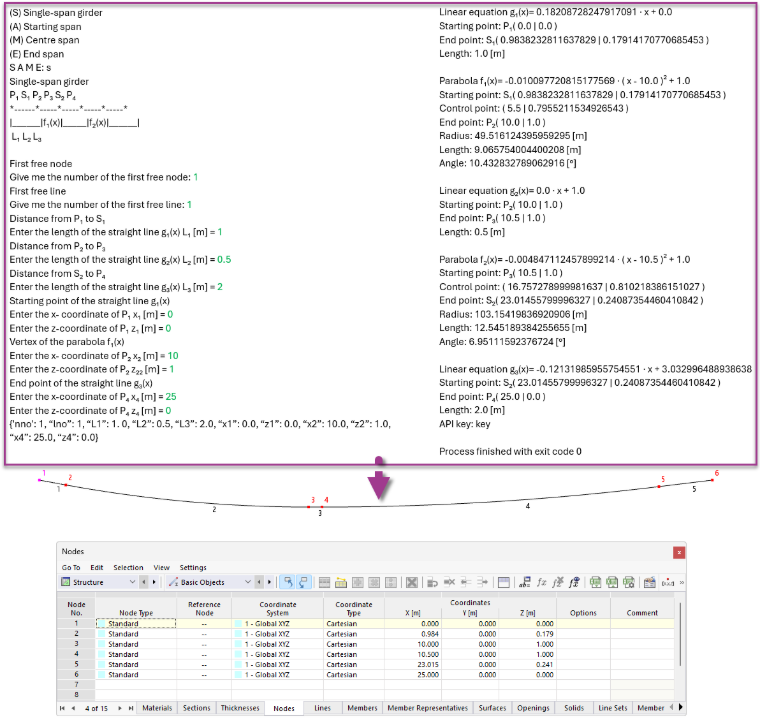

El servicio API de Dlubal basado en Python representa otra opción con la que puede definir y actualizar de manera conveniente la geometría del tendón. En el siguiente ejemplo, se genera de esta manera el recorrido parabólico de un tendón.
Usar bloques
La opción de importación para bloques predefinidos de tendones está en desarrollo.
