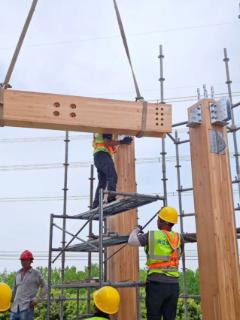

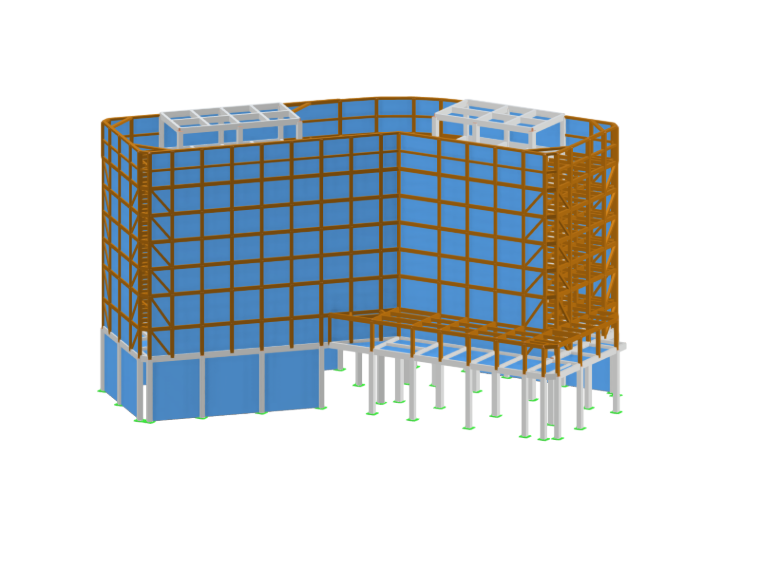

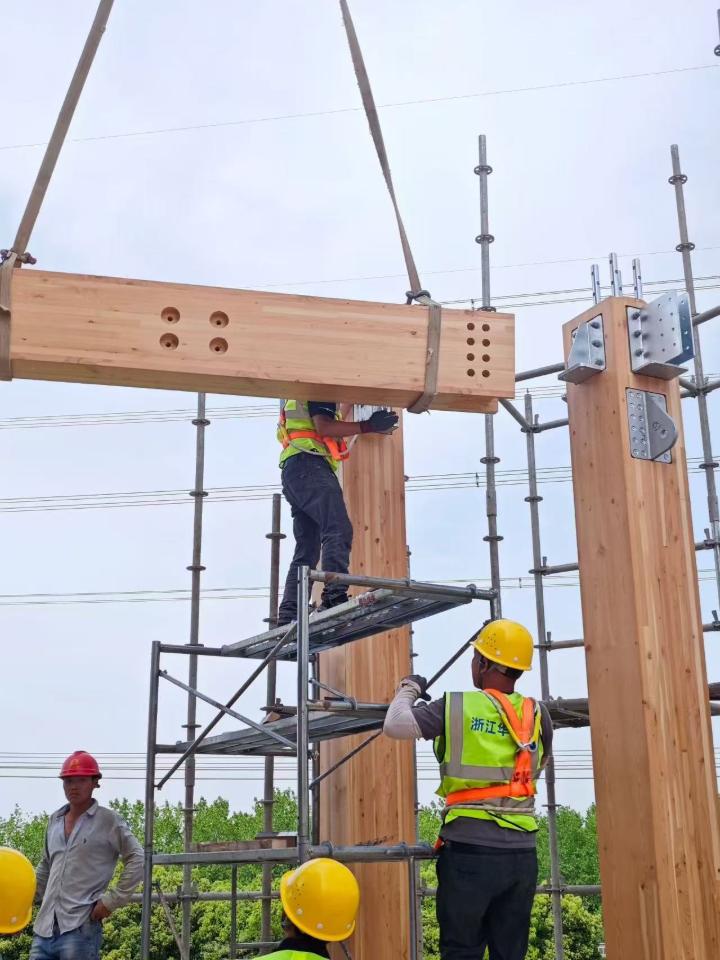

Parter został wykonany jako konstrukcja ramowa z żelbetu, natomiast kondygnacje od 2. do 7. w technologii drewna klejonego warstwowo. Aby zwiększyć odporność konstrukcji na obciążenia poziome oraz umożliwić elastyczne kształtowanie powierzchni biurowych, inżynierowie uwzględnili w projekcie żelbetowy trzon. Po ukończeniu budynek biurowy będzie pełnił funkcję inteligentnego centrum Bofilon Industry 4.0 Intelligent Manufacturing Center.

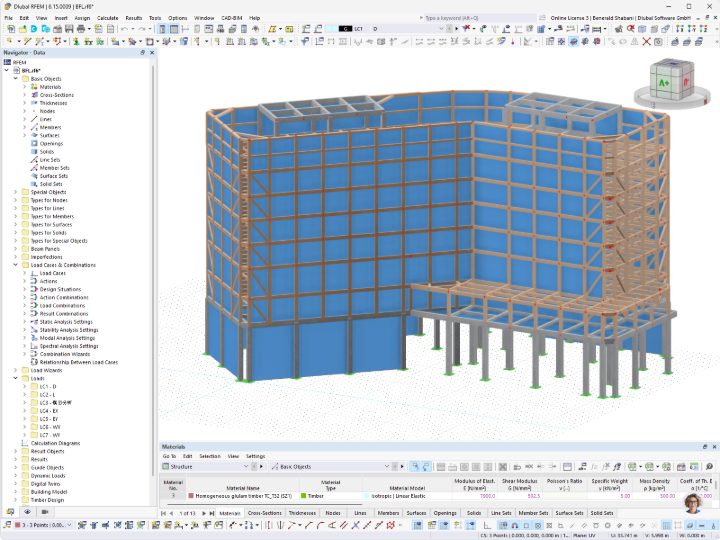

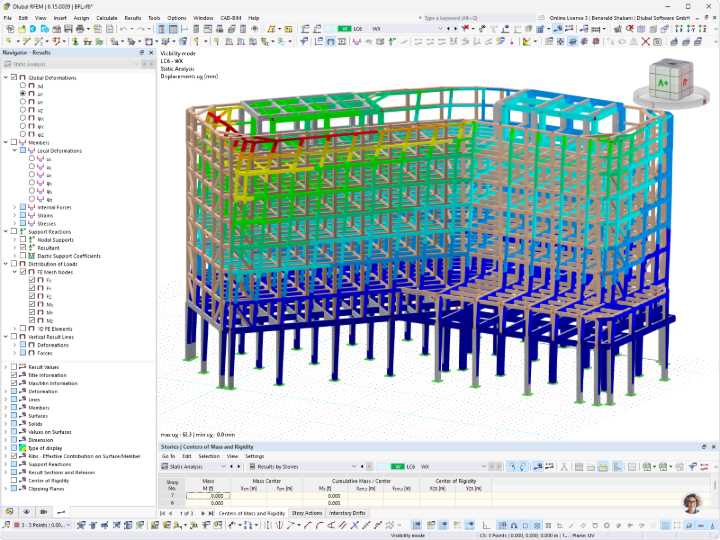

Do szczegółowej analizy konstrukcji oraz weryfikacji konstrukcji z drewna klejonego warstwowo zgodnie z chińskimi normami inżynierowie wykorzystali w tym projekcie oprogramowanie Dlubal RFEM 6. Aby spełnić rygorystyczne wymagania chińskiego nadzoru budowlanego, zastosowali w programie RFEM 6 rozszerzenia Analiza modalna oraz Metoda spektrum odpowiedzi do precyzyjnego obliczania oddziaływań sejsmicznych. Dzięki funkcji modelu budynku mogli również efektywnie określić odpowiedzi poszczególnych kondygnacji. Analiza wykazała, że maksymalny kąt przemieszczenia kondygnacji konstrukcji drewnianej wystąpił na drugiej kondygnacji i wyniósł 1/430, spełniając tym samym wymaganie normowe wynoszące 1/350.
Pomyślna realizacja projektu budynku biurowego w Bofilon stanowi imponujący dowód doskonałej przydatności i efektywności oprogramowania Dlubal RFEM 6 w analizie konstrukcyjnej nowoczesnych, złożonych konstrukcji drewnianych. Dlubal Software oferuje obecnie 90-dniową, w pełni funkcjonalną wersję testową. Zachęcamy konstruktorów do skorzystania z tej możliwości i samodzielnego przetestowania oprogramowania.
| Miejsce | Hangzhou, prowincja Zhejiang, Chiny. |
| Architekt i projektowanie konstrukcji | Instytut Projektowania i Badań Architektonicznych Uniwersytetu Technologicznego w Nankinie |
