Widok wielokondygnacyjnego budynku hybrydowego w RFEM
Siedmiokondygnacyjny budynek w technologii hybrydowej z konstrukcją drewnianą i stalową, zamodelowany w oprogramowaniu RFEM z definicją materiału drewno klejone krzyżowo

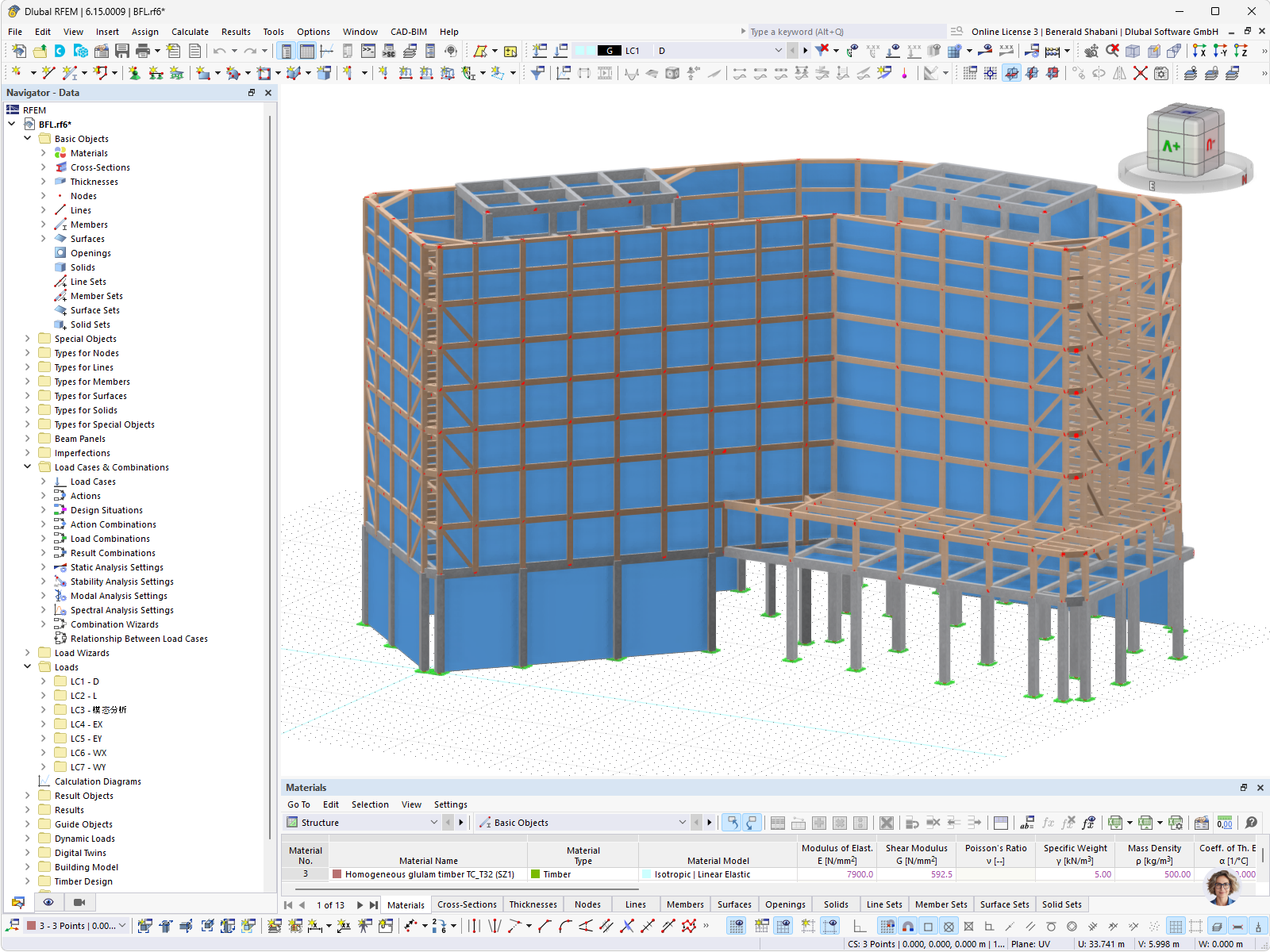

Obraz przedstawia siedmiokondygnacyjny budynek w konstrukcji hybrydowej, zamodelowany w RFEM 6.15.0009. Konstrukcja nośna składa się z drewnianych struktur prętowych, które opierają się na stalowych słupach na parterze, z podporami węzłowymi zaznaczonymi na zielono. Na dachu znajdują się dwie konstrukcje z belek stalowych. W dolnej części tabelarycznej wymienione są materiały, w tym jednorodne drewno klejone krzyżowo TC_T32 (SZ1) z izotropowym, liniowo sprężystym modelem materiałowym i modułem sprężystości 7900 N/mm². W nawigatorze w sposób uporządkowany przedstawiono przypadki obciążenia, takie jak ciężar własny, obciążenie śniegiem i wiatrem, a także kombinacje obciążeń i modele budynku.
Wykorzystano w
Model 3D
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
Więcej o modelu 3D
Specyfikacje
| Liczba węzłów | 1206 |
| Liczba linii | 2206 |
| Liczba prętów | 2157 |
| Liczba powierzchni | 10 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 7 |
| Ilość KO | 22 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 2750,796 t |
| Wymiary (metryczne) | 82,882 x 54,000 x 64,021 m |
| Wymiary (imperialne) | 271.92 x 177.17 x 210.04 feet |
