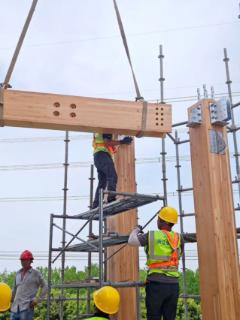

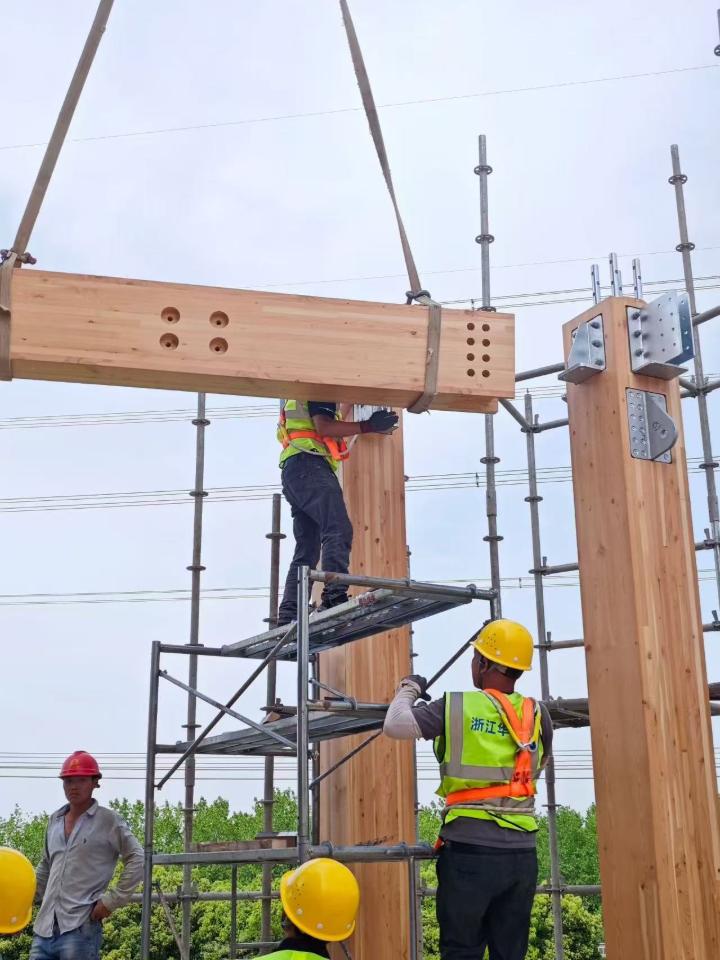

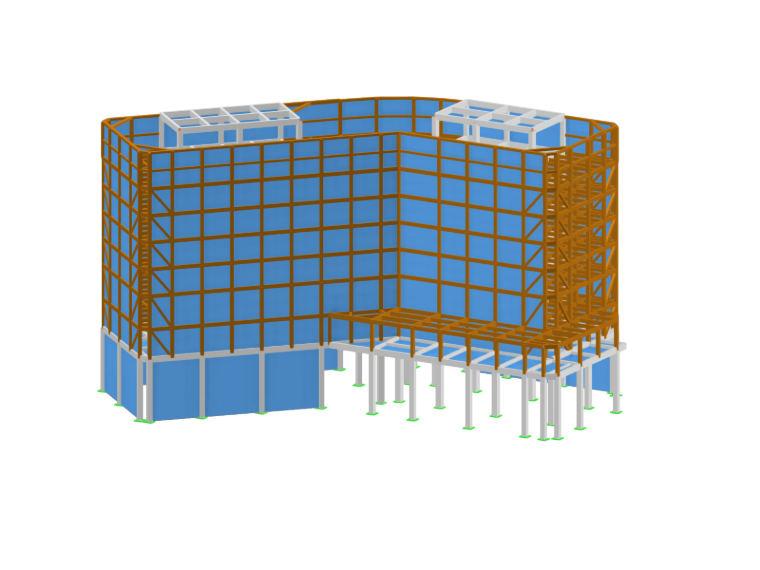

La planta baja está diseñada como una estructura de pórticos de hormigón armado, mientras que las plantas 2 a 7 están erigidas usando madera laminada encolada. Para aumentar la resistencia de la estructura frente a cargas horizontales y permitir unas superficies de oficina flexibles, los ingenieros integraron un pórtico con un núcleo de hormigón en la planificación. Una vez finalizada, la obra servirá como centro inteligente del Bofilon Industry 4.0 Intelligent Manufacturing Center.

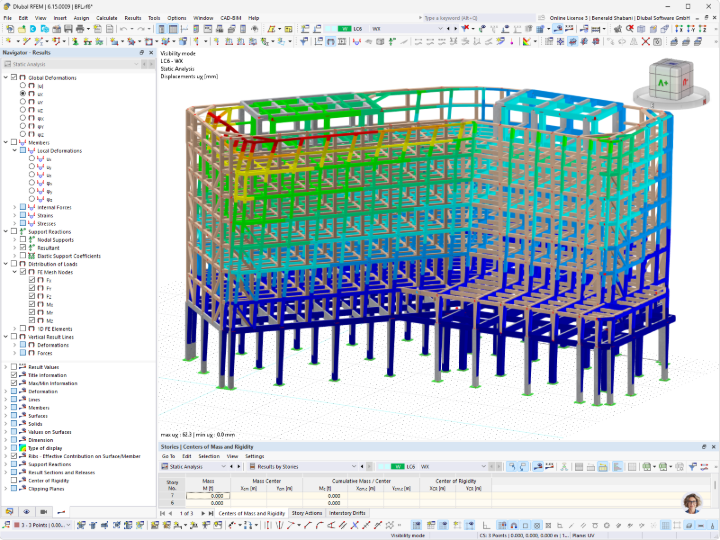

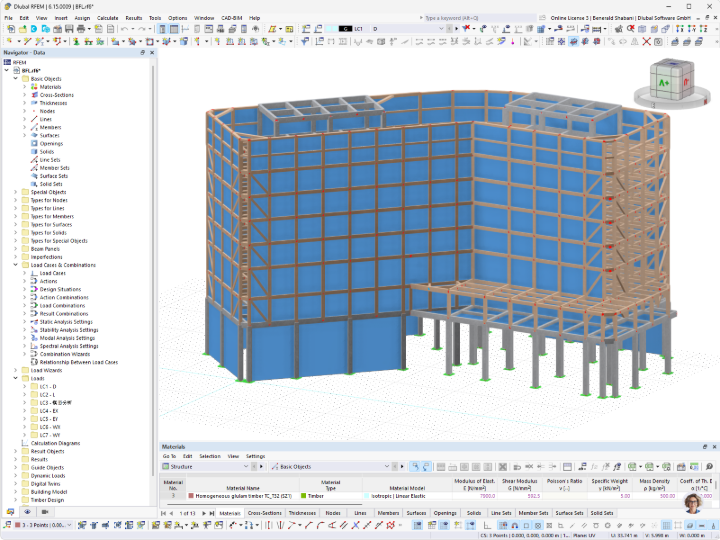

Para el análisis estructural detallado y la verificación de la estructura de madera laminada encolada según las normas chinas, los ingenieros utilizaron en este proyecto el software Dlubal RFEM 6. Para cumplir los estrictos requisitos de la supervisión de obras en China, emplearon los complementos de análisis modal y el método del espectro de respuesta en RFEM 6 para el cálculo preciso de las acciones sísmicas. Mediante la función de modelo de edificio, también pudieron determinar eficazmente las respuestas de las plantas. El análisis mostró que el ángulo máximo de desplazamiento entre plantas de la estructura de madera se produjo en la segunda planta superior con un valor de 1/430, cumpliendo así plenamente la exigencia normativa de 1/350.
La exitosa realización del proyecto de edificio de oficinas en Bofilon demuestra de forma impresionante la excelente aplicabilidad y eficiencia del software Dlubal RFEM 6 en el análisis de estructuras de madera modernas y complejas. Dlubal Software ofrece actualmente una versión de prueba completa de 90 días. Los calculistas de estructuras están cordialmente invitados a descargar y probar el software por sí mismos.
| Lugar | Hangzhou, Provincia de Zhejiang, China |
| Arquitecto y cálculo estructural | Universidad Tecnológica de Nanjing Instituto de Investigación y Diseño Arquitectónico |
