Analiza obciążenia wiatrem budynku w RFEM
Analiza obciążenia wiatrem konstrukcji nośnej budynku wielokondygnacyjnego w RFEM z kolorowym wyświetlaniem deformacji i tabelą środków masy i sztywności dla każdej kondygnacji.

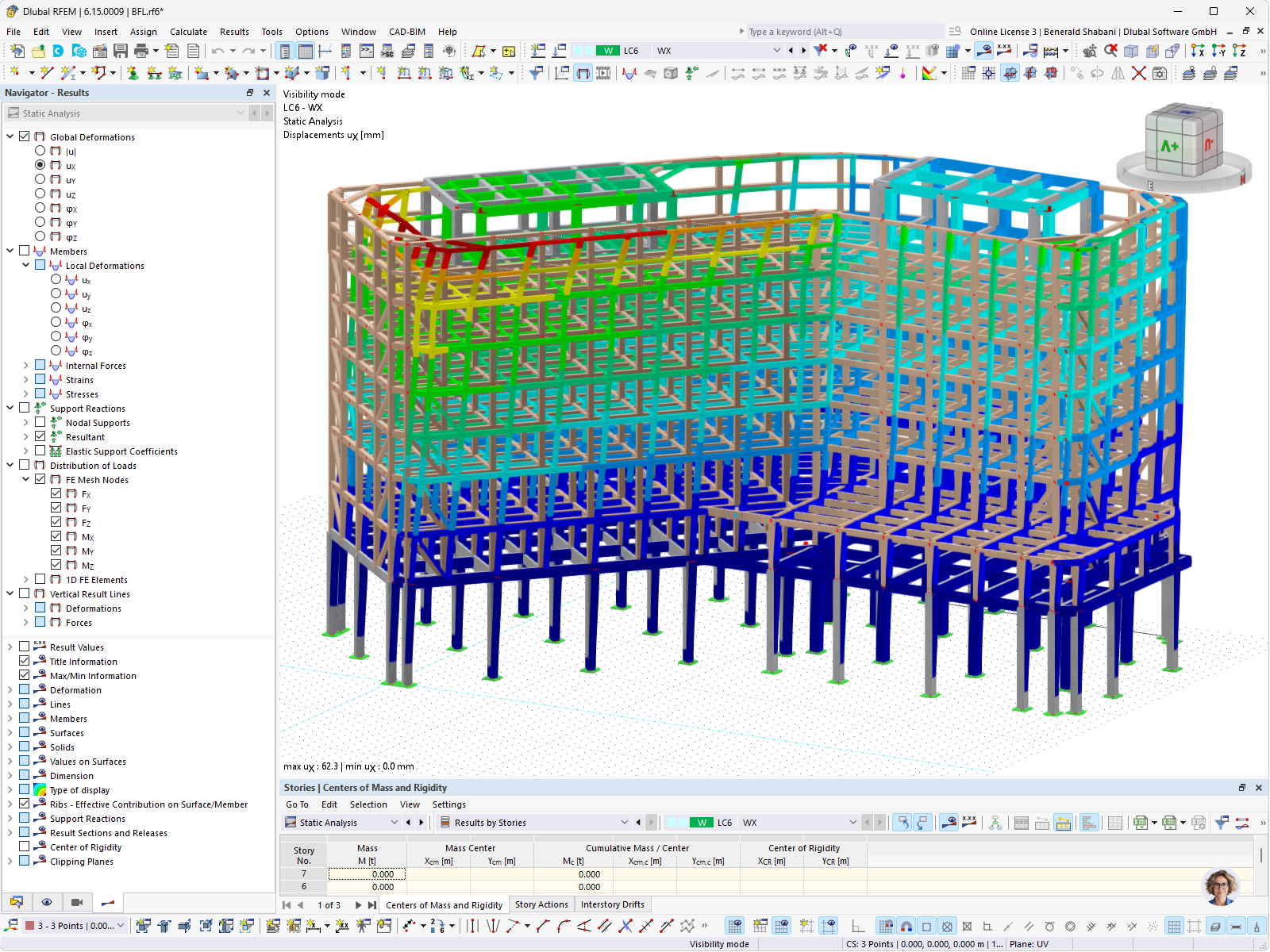

Obraz przedstawia interfejs użytkownika oprogramowania RFEM 6 z otwartym modelem „BFL.rf6”. Pokazany jest wielokondygnacyjny budynek jako model prętowy, którego deformacje w przypadku obciążenia LF6 (przypadek obciążenia wiatrem WX) są oznaczone kolorami od czerwonego przez żółty i zielony do niebieskiego. W nawigatorze „Wyniki” aktywowane są deformacje globalne, przy czym wybrana jest wartość deformacji uX. Na dole tabela wyników pokazuje według kondygnacji masę, środki masy i sztywności oraz wartości skumulowane dla każdej kondygnacji. Zakładki „Środki masy i sztywności”, „Oddziaływania na kondygnację” i „Przesunięcia kondygnacji” są dostępne do analizy wymuszeń kondygnacji.
Wykorzystano w
Model 3D
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
Więcej o modelu 3D
Specyfikacje
| Liczba węzłów | 1206 |
| Liczba linii | 2206 |
| Liczba prętów | 2157 |
| Liczba powierzchni | 10 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 7 |
| Ilość KO | 22 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 2750,796 t |
| Wymiary (metryczne) | 82,882 x 54,000 x 64,021 m |
| Wymiary (imperialne) | 271.92 x 177.17 x 210.04 feet |
