引言
在结构工程和材料科学中，塑性应变表示材料在超过屈服点后产生的永久、不可逆变形。5% 塑性应变限值 (ɛp = 0.05) 是该转变中的一个关键基准。它定义了一个受控阈值，在此阈值下材料已越过其“弹性”记忆，但尚未达到局部屈曲或断裂的程度。
5% 塑性应变阈值的力学原理
采用 5% 塑性应变限值利用了应变硬化的冶金现象。达到屈服平台后，钢材的晶体结构发生重组，在材料接近其极限抗拉强度 (σu) 时提供额外的承载能力。
5% 限值代表了一种最优设计平衡：符合 EN 1993-1-5（附录 C，第 C.8 段）中的建议。
- 承载力最大化： 它捕获了显著的应变硬化储备，使更精简、更高效的截面设计成为可能。
- 稳定性约束： 它通过保持在严重几何不稳定和过早局部屈曲的阈值以下，确保结构完整性。
延性标准

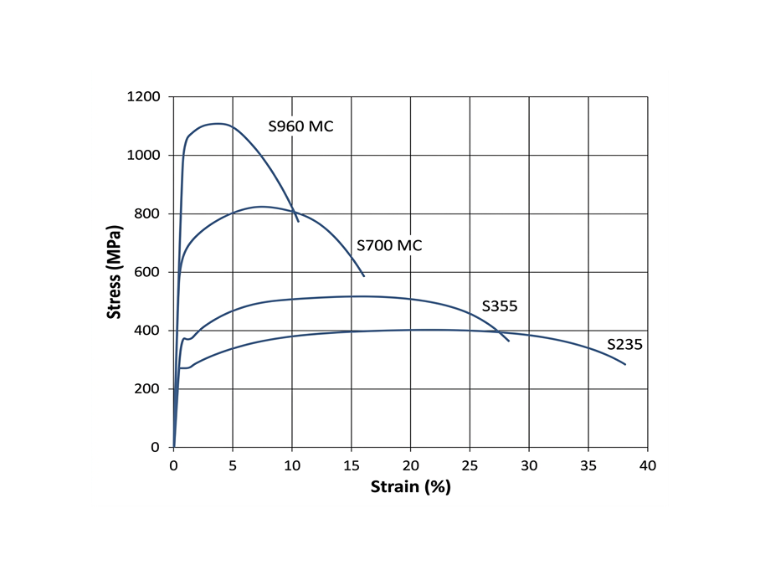

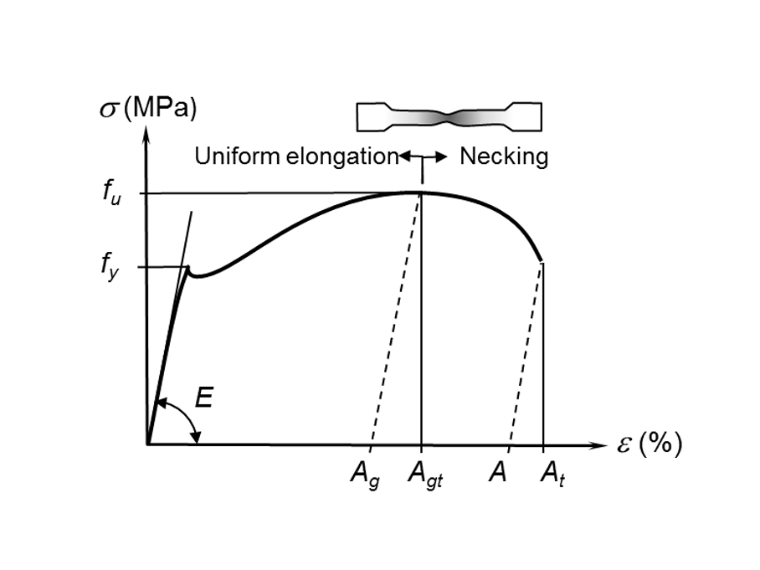

延性是材料在断裂前产生大量非弹性变形的能力，通常通过单轴拉伸试验中的延伸率或截面收缩率来量化。除了便于制造外，它还作为一种关键的安全机制，通过实现塑性应力重分布来防止在高应力集中点发生局部脆性破坏。国际标准，尤其是欧洲规范（依据 EN ISO 6892-1），通过特定的性能指标来规范结构延性：屈强比 (fu / fy)、极限应变与屈服应变之比 (εu/εy) 以及断裂时的总延伸率，后者使用由 Lo = 5.65√A 定义的比例标距进行标准化。
- 表 1：碳钢的延性限值
| 标准 / 机构 | 地区 | 塑性极限应变 (εpl) | 背景与应用 |
|---|---|---|---|
| EN 1993-1-5 (附录 C) | 欧洲 | 5% | 对于板结构非线性有限元分析，最广泛引用的“事实上的”国际限值。 |
| AISC 360 (附录 1) | 美国 | 无硬性限值 | 侧重于稳定性和“强度”极限状态。实践中通常默认采用 5% 或应变硬化开始时的应变。 |
背景
在按照欧洲规范 3 进行钢结构设计时，结构钢的材料行为通过理想化的双线性模型进行简化。这种近似使工程师能够进行塑性分析和设计，而无需处理完整的非线性应力-应变曲线的复杂性。

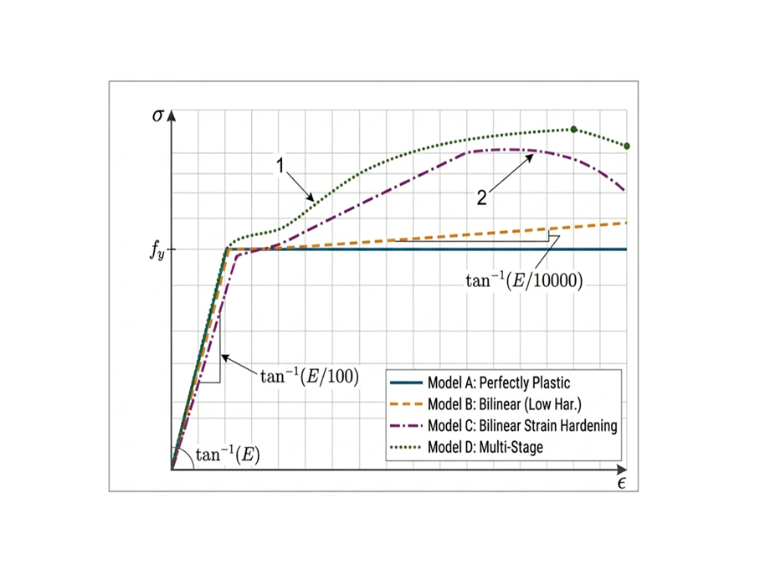

该结构模型使用有限元分析 (FEA) 对所有钢构件（包括翼缘、腹板、加劲肋和加腋）进行离散化。这是一种行业标准方法，为复杂几何形状提供了高度的数值可靠性。为了捕捉真实的屈服后行为，板件被赋予弹塑性材料模型，其名义硬化斜率为 E/1000，如 EN 1993-1-5 附录 C.6 中所规定。
示例
缺口结构钢的塑性极限应变
本示例通过 RFEM 6 提供了缺口结构钢 (S235) 的验证。根据欧洲规范的设计规定评估了缺口结构钢的塑性行为，并与有限元模型 RFEM 6 进行了比较。
- 表 2：试件尺寸
| 试件编号 | 板尺寸 (mm) | 缺口尺寸 (mm) |
|---|
| 宽度 (w) | 长度 (L) | 厚度 (t) | 宽度 (a) | 深度 (d) | |
|---|---|---|---|---|---|
| 1 | 40 | 420 | 8 | 20 | 5 |
材料属性
S235 钢的标准属性：
E = 210,000 MPa, fy = 235 MPa, fu = 360 MPa, w = 40mm, t = 8 mm, d = 5 mm
净截面面积 (Anet) 的计算
缺口减小了板件中心处的总宽度。净宽度 (wnet) 为：
wnet= w - 2d = 40.0 - 2(5) = 30 mm
净截面面积为：
Anet = wnet * t = 30 * 8 = 240 mm2
塑性极限荷载 (Fpl,Rd)
在欧洲规范 3 中，检查两个主要的拉伸限值。对于具有显著缺口的试件，塑性极限实际上是毛截面的设计塑性抗力 (Npl,Rd) 或净截面的极限抗力 (Nu,Rd)。
截面塑性抗力
假设破坏发生在缺口处，设计塑性抗力为：
净截面极限抗力
净截面断裂的公式为：
根据 EC3 的塑性抗力承载力为 56.4 kN。使用 RFEM 6 建模

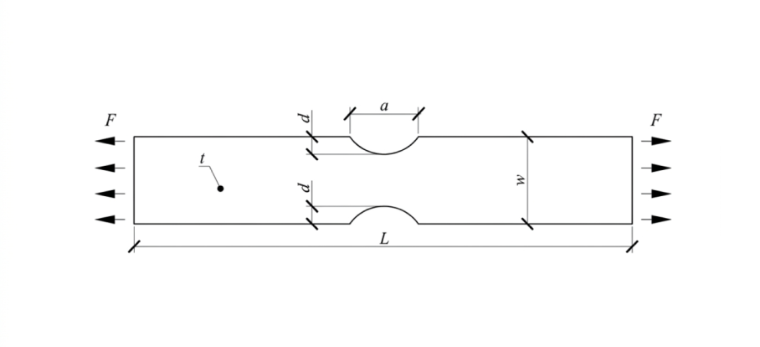

本研究利用缺口 S235 钢试件的壳单元数值模型来评估塑性应变的发展。采用各向同性双线性硬化模型来表征材料的屈服后行为。试件的具体几何构造和尺寸参数分别详见图 4 和表 2。关于边界条件，模型在近端受到固定约束。
讨论
本研究探讨了传统上用于钢结构设计的 5% 塑性应变限值的充分性。通过在 RFEM 6 中进行的非线性有限元分析 (FEA)，数值结果证实，虽然观察到的塑性应变保持在 EN 1993-1-5（附录 C）规定的阈值范围内，但截面的行为细节值得进一步审视。

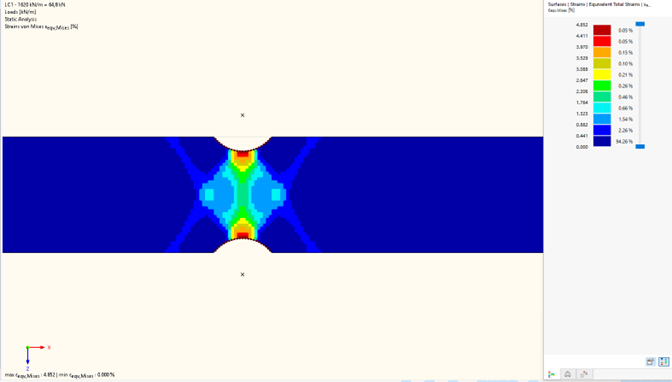

对于承受拉伸的 8x30 mm 截面，根据欧洲规范 3 (EC3) 计算的设计塑性抗力 (Npl,Rd) 为 56.4 kN。相比之下，FEA 模型得出的承载力为 65 kN。这种差异归因于一旦接近 5% 应变限值，数值模型中包含了应变硬化效应。鉴于材料在达到该限值之前就进入了应变硬化阶段，因此较高的抗力值 65 kN 被视为构件接近断裂时承载力的真实反映，突显了与先进数值模拟相比，标准设计方程中固有的潜在保守性。RFEM 6 显示最大 εeqv, Mises = 4.85%。
来自 EC-3 的手算方法给出的抗力为 56.4 kN，而 RFEM6 中的高级模型给出的抗力为 65 kN；差异约为 15%。但这是为什么呢？EC-3 方法使用一个简单的公式来估算钢截面能够承受多大的荷载。该公式基本上是 fy × A（屈服强度乘以截面面积），其假设钢材刚刚达到屈服点并在那里停止。在此特定步骤中不涉及安全系数或修正系数；它就是简单的乘法。这里的局限性在于，这种方法假设截面的所有部分都在完全相同的时刻屈服，并且它忽略了钢材首次开始屈服之后发生的情况。
实际上，钢材在屈服时并不会简单地停止承载。它会继续变形并将内力重新分配到截面的其他部分——这种行为称为塑性扩展——而且由于应变硬化，它甚至可以承受稍多的荷载。RFEM 6 模型逐步捕捉了所有这些行为，这就是为什么它预测出更高且更真实的抗力 65 kN。
简而言之，EC-3 本质上采用了一种简化的方法；它基于首次屈服点给出了一个直接的估算。RFEM 6 则更为详细，更接近钢材在荷载作用下的实际行为。
结论
为确保结构完整性，同时优化材料经济学，将 5% 塑性应变限值确立为主要设计阈值。该值通过与其他有限元分析软件中的二维壳有限元模型、经验实验数据进行对比分析，并严格遵循欧洲规范建议 (EN 1993-1-5)，得到了严格验证。通过采用该限值，模型有效地捕捉了结构的非线性行为，在不影响所需安全裕度的前提下，促进了经济的设计。
