Introducción
En ingeniería estructural y ciencia de materiales, la deformación plástica representa la deformación permanente e irreversible que experimenta un material una vez superado su límite elástico. El límite de deformación plástica del 5% (ɛp = 0,05) es un punto de referencia crítico en esta transición. Define un umbral controlado en el que el material ha superado su "memoria" elástica, pero aún no ha alcanzado un punto de pandeo local o fractura.
Mecánica del umbral de deformación plástica del 5%
La adopción de un límite de deformación plástica del 5% aprovecha el fenómeno metalúrgico del endurecimiento por deformación. Al alcanzar la meseta de fluencia, la estructura cristalina del acero se reorganiza, proporcionando una capacidad portante adicional a medida que el material se aproxima a su resistencia última a tracción (σu).
El límite del 5% representa un equilibrio de diseño óptimo: De acuerdo con las recomendaciones de EN 1993-1-5 (Anexo C, Párrafo C.8).
- Maximización de la capacidad: Captura reservas significativas de endurecimiento por deformación, permitiendo la especificación de secciones transversales más esbeltas y eficientes.
- Restricciones de estabilidad: Garantiza la integridad estructural al permanecer por debajo del umbral de inestabilidad geométrica severa y pandeo local prematuro.
Normas de ductilidad

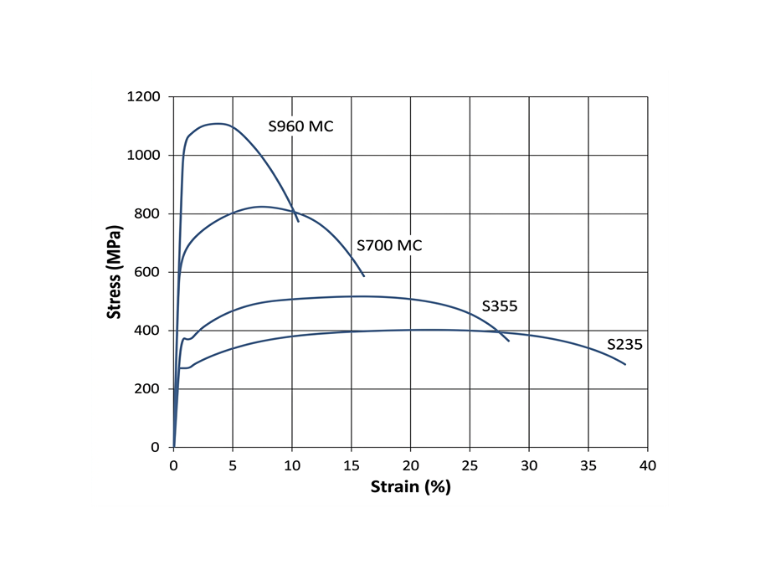

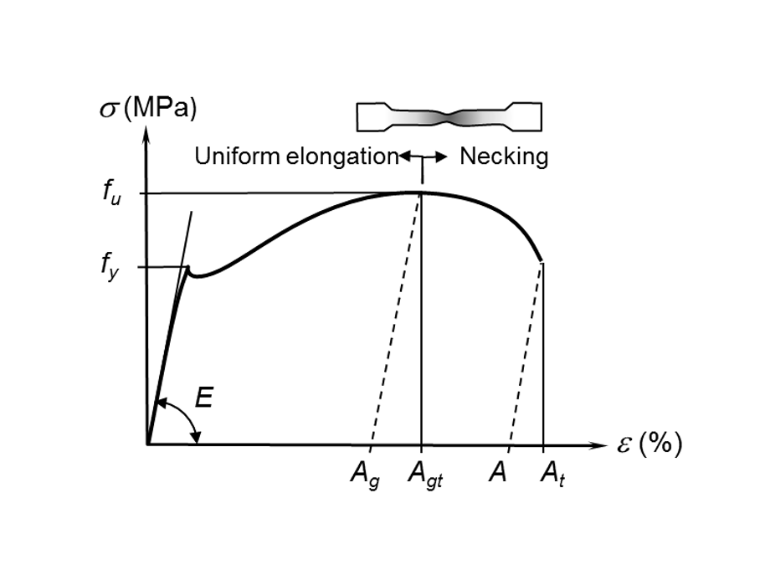

La ductilidad es la capacidad del material para experimentar una deformación inelástica sustancial antes de la fractura, cuantificada fundamentalmente mediante el alargamiento porcentual o la reducción de área en ensayos de tracción uniaxial. Además de facilitar la fabricación, sirve como mecanismo crítico de seguridad al permitir la redistribución plástica de tensiones, lo que evita la falla frágil localizada en puntos de alta concentración de tensiones. Las normas internacionales, en particular los Eurocódigos (según EN ISO 6892-1), regulan la ductilidad estructural mediante índices de desempeño específicos: la relación entre la resistencia a tracción y el límite elástico (fu / fy), la relación entre la deformación última y la deformación de fluencia (εu/εy) y el alargamiento total en la rotura, este último normalizado mediante una longitud de referencia proporcional definida por Lo = 5,65√A.
- Tabla 1: Límites de ductilidad para acero al carbono
| Norma / Autoridad | Región | Deformación plástica límite (εpl) | Contexto y aplicación |
|---|---|---|---|
| EN 1993-1-5 (Anexo C) | Europa | 5% | El límite internacional "de facto" más ampliamente citado para análisis no lineal por EF de estructuras de placas. |
| AISC 360 (Ap. 1) | EE. UU. | Sin límite estricto | Se centra en estados límite de estabilidad y "resistencia". En la práctica, a menudo se adopta por defecto el 5% o la deformación al inicio del endurecimiento por deformación. |
Antecedentes

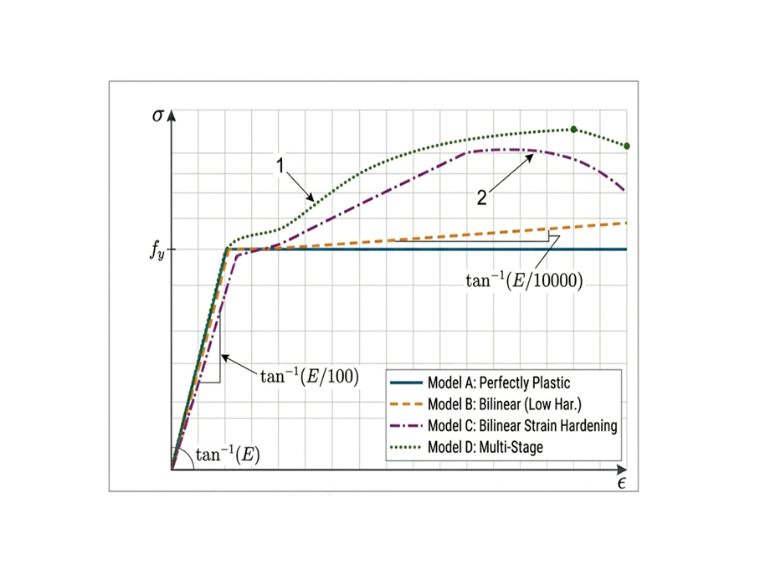

En el diseño de estructuras de acero según el Eurocódigo 3, el comportamiento del material del acero estructural se simplifica utilizando un modelo bilineal idealizado. Esta aproximación permite a los ingenieros realizar análisis y diseño plásticos sin la complejidad de la curva tensión-deformación no lineal completa.
El modelo estructural discretiza todos los componentes de acero, incluyendo alas, almas, rigidizadores y cartelas, mediante análisis por elementos finitos (EF). Este enfoque es el estándar de la industria y proporciona un alto grado de fiabilidad numérica para geometrías complejas. Para capturar el comportamiento poselástico realista, a las placas se les asigna un modelo de material elastoplástico con una pendiente de endurecimiento nominal de E/1000, según lo especificado en EN 1993-1-5, Anexo C.6.
Ejemplo
Deformación plástica límite de acero estructural entallado
Este ejemplo proporciona la verificación de acero estructural entallado (S235) mediante RFEM 6. El comportamiento plástico del acero estructural entallado se evalúa con respecto a las disposiciones de diseño del Eurocódigo 3 y se compara con el modelo de elementos finitos RFEM 6.
- Tabla 2: Dimensiones de la probeta
| Probeta N.º | Dimensión de la placa (mm) | Dimensión de la entalla (mm) |
|---|
| Ancho (w) | Longitud (L) | Espesor (t) | Ancho (a) | Profundidad (d) | |
|---|---|---|---|---|---|
| 1 | 40 | 420 | 8 | 20 | 5 |
Propiedades del material
Las propiedades estándar para acero S235:
E = 210.000 MPa, fy = 235 MPa, fu = 360 MPa, w = 40 mm, t = 8 mm, d = 5 mm
Cálculo del área de la sección neta (Anet)
Las entallas reducen el ancho total de la placa en el centro. El ancho neto (wnet) es:
wnet = w - 2d = 40,0 - 2(5) = 30 mm
El área de la sección transversal neta es:
Anet = wnet * t = 30 * 8 = 240 mm2
Carga límite plástica (Fpl,Rd)
En el Eurocódigo 3, se verifican dos límites principales de tracción. Para una probeta con entallas significativas, el límite plástico es efectivamente la resistencia plástica de cálculo de la sección bruta (Npl,Rd) o la resistencia última de la sección neta (Nu,Rd).
Resistencia plástica de la sección transversal
Suponiendo que la falla ocurre en la entalla, la resistencia plástica de cálculo es:
Resistencia última de la sección neta
La fórmula para la rotura de la sección neta es:
La capacidad de resistencia plástica según EC3 es de 56,4 kN.Modelado con RFEM 6

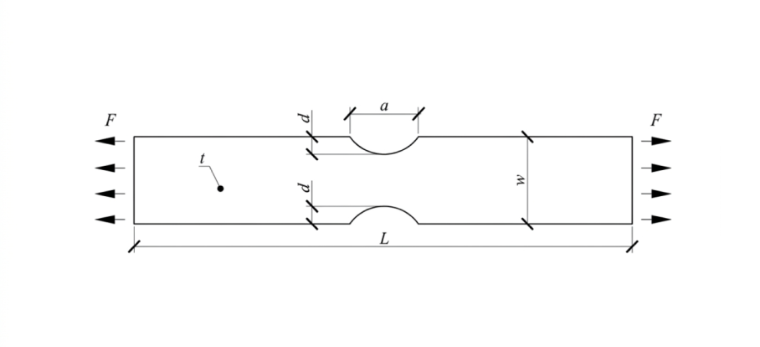

Este estudio utiliza un modelo numérico de elementos de placa de una probeta de acero S235 entallada para evaluar el desarrollo de la deformación plástica. Se implementó un modelo de endurecimiento bilineal isótropo para caracterizar el comportamiento poselástico del material. Las configuraciones geométricas específicas y los parámetros dimensionales de la probeta se detallan en la Imagen 4 y la Tabla 2, respectivamente. En cuanto a las condiciones de contorno, el modelo se sometió a una restricción fija en el extremo proximal.
Discusión
Este estudio investiga la adecuación del límite de deformación plástica del 5% utilizado tradicionalmente en el diseño de estructuras de acero. Mediante análisis no lineal por elementos finitos (EF) realizado en RFEM 6, los resultados numéricos confirman que, si bien la deformación plástica observada permanece dentro del umbral prescrito por EN 1993-1-5 (Anexo C), los matices de comportamiento de la sección transversal justifican un análisis más detallado.

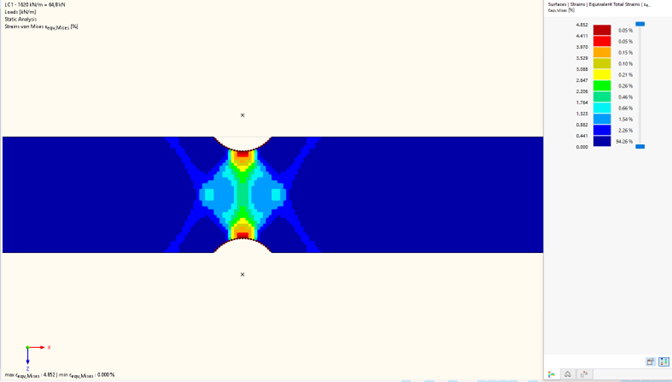

Para un perfil de 8x30 mm sometido a tracción, la resistencia plástica de cálculo (Npl,Rd) calculada según el Eurocódigo 3 (EC3) es de 56,4 kN. En contraste, el modelo EF arrojó una capacidad de 65 kN. Esta diferencia se atribuye a la inclusión de los efectos de endurecimiento por deformación en el modelo numérico una vez que se aproxima el límite de deformación del 5%. Dado que el material entra en el régimen de endurecimiento por deformación antes de alcanzar este límite, el valor de resistencia más alto de 65 kN se considera una representación realista de la capacidad del elemento cercana a la rotura, destacando el posible conservadurismo inherente a las ecuaciones de diseño estándar en comparación con las simulaciones numéricas avanzadas. RFEM 6 demuestra la εeqv, Mises máx = 4,85%.
El método de cálculo manual de EC-3 proporciona una resistencia de 56,4 kN, mientras que el modelo avanzado en RFEM 6 proporciona 65 kN; una diferencia de aproximadamente el 15%. Pero, ¿por qué? El método EC-3 utiliza una fórmula simple para estimar cuánta carga puede soportar una sección transversal de acero. Esta fórmula es básicamente fy × A (el límite elástico multiplicado por el área de la sección transversal), que supone que el acero simplemente alcanza su punto de fluencia y se detiene allí. En este paso particular no intervienen factores de seguridad ni factores de corrección; es una multiplicación directa. La limitación aquí es que este enfoque supone que todas las partes de la sección transversal fluyen exactamente al mismo tiempo e ignora lo que sucede después de que el acero comienza a fluir.
En realidad, el acero no deja de soportar carga cuando fluye. Continúa deformándose y redistribuye las fuerzas internas a otras partes de la sección transversal, un comportamiento conocido como propagación plástica, e incluso puede soportar una carga ligeramente mayor debido al endurecimiento por deformación. El modelo RFEM 6 captura todo este comportamiento paso a paso, razón por la cual predice una resistencia más alta y más realista de 65 kN.
En resumen, EC-3 utiliza un enfoque simplificado por diseño; proporciona una estimación directa basada en el punto de primera fluencia. RFEM 6 es más detallado y se aproxima más a lo que el acero realmente hace bajo carga.
Conclusión
Para garantizar la integridad estructural mientras se optimiza la eficiencia del material, se estableció un límite de deformación plástica del 5% como umbral de diseño principal. Este valor se valida rigurosamente mediante análisis comparativos con modelos de elementos finitos de placas 2D en suites alternativas de EF, datos experimentales empíricos y una estricta adherencia a las recomendaciones del Eurocódigo (EN 1993-1-5). Al adoptar este límite, el modelo captura eficazmente el comportamiento no lineal de la estructura, facilitando un diseño económico sin comprometer los márgenes de seguridad requeridos.
