Introduction
En ingénierie structurale et en science des matériaux, la déformation plastique représente la déformation permanente irréversible qu'un matériau subit une fois sa limite d'élasticité dépassée. La limite de déformation plastique de 5 % (ɛp = 0,05) est un repère critique dans cette transition. Elle définit un seuil contrôlé où le matériau a dépassé sa « mémoire élastique » mais n'a pas encore atteint un point de flambement local ou de rupture.
Mécanique du seuil de déformation plastique de 5 %

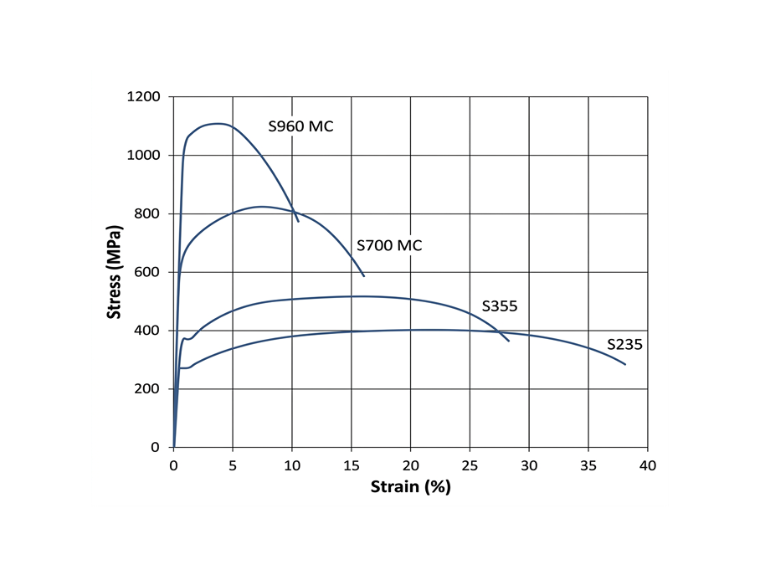

L'adoption d'une limite de déformation plastique de 5 % tire parti du phénomène métallurgique d'écrouissage. En atteignant le palier d'écoulement, la structure cristalline de l'acier se réorganise, offrant une capacité portante supplémentaire à mesure que le matériau approche de sa résistance ultime à la traction (σu).
La limite de 5 % représente un équilibre de conception optimal : Conformément aux recommandations de l'EN 1993-1-5 (Annexe C, paragraphe C.8).
- Maximisation de la capacité : Elle capture des réserves d'écrouissage significatives, permettant la spécification de sections transversales plus élancées et plus efficaces.
- Contraintes de stabilité : Elle garantit l'intégrité structurelle en restant en dessous du seuil d'instabilité géométrique sévère et de flambement local prématuré.
Normes de ductilité

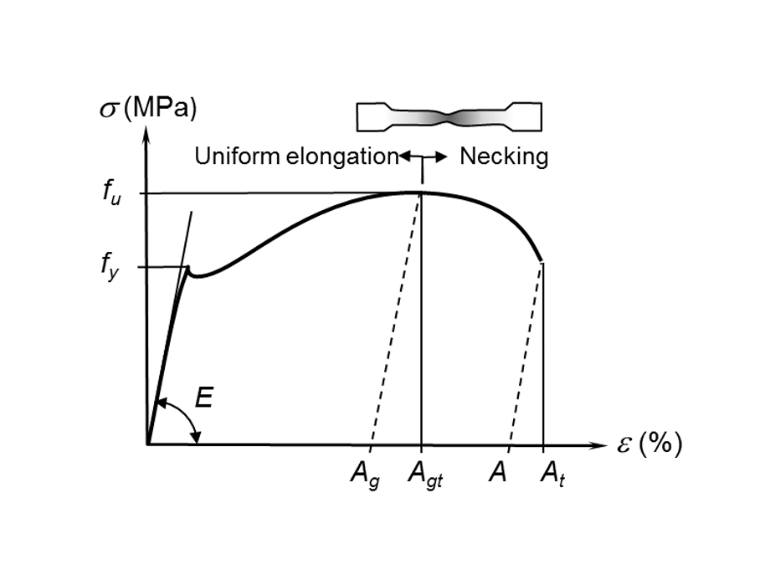

La ductilité est la capacité du matériau à subir une déformation inélastique substantielle avant la rupture, fondamentalement quantifiée par l'allongement en pourcentage ou la réduction de section lors d'un essai de traction uniaxiale. Au-delà de faciliter la fabrication, elle sert de mécanisme de sécurité critique en permettant une redistribution plastique des contraintes, ce qui évite une rupture fragile localisée aux points de forte concentration de contraintes. Les normes internationales, notamment les Eurocodes (selon l'EN ISO 6892-1), réglementent la ductilité structurale via des indices de performance spécifiques : le rapport résistance à la traction sur limite d'élasticité (fu / fy), le rapport déformation ultime sur déformation élastique (εu/εy) et l'allongement total à la rupture, ce dernier étant normalisé à l'aide d'une longueur de jauge proportionnelle définie par Lo = 5,65√A.
- Tableau 1 : Limites de ductilité pour l'acier carbone
| Norme / Autorité | Région | Limite de déformation plastique (εpl) | Contexte et application |
|---|---|---|---|
| EN 1993-1-5 (Annexe C) | Europe | 5% | La limite internationale « de facto » la plus largement citée pour l'analyse aux éléments finis non linéaire des structures en plaques. |
| AISC 360 (App. 1) | USA | Aucune limite stricte | Se concentre sur les états limites de stabilité et de « résistance ». La pratique se réfère souvent par défaut à 5 % ou à la déformation au début de l'écrouissage. |
Contexte

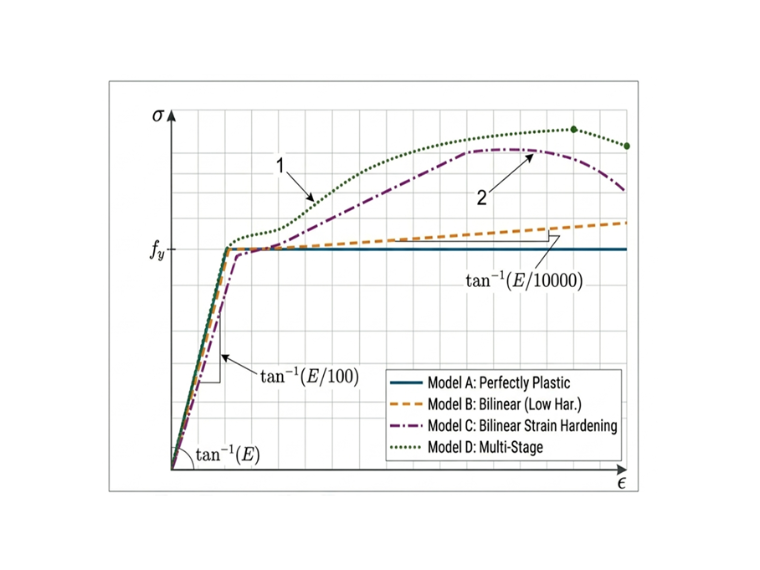

Dans la conception des structures en acier selon l'Eurocode 3, le comportement du matériau de l'acier de construction est simplifié à l'aide d'un modèle bilinéaire idéalisé. Cette approximation permet aux ingénieurs de réaliser une analyse plastique et une conception sans la complexité de la courbe contrainte-déformation non linéaire complète.
Le modèle structurel discrétise tous les composants en acier—y compris les semelles, les âmes, les raidisseurs et les jarrets—à l'aide d'une analyse aux éléments finis (AEF). Cette approche est une norme industrielle, offrant un haut degré de fiabilité numérique pour les géométries complexes. Pour capturer un comportement post-élastique réaliste, les plaques sont dotées d'un modèle de matériau élasto-plastique avec une pente d'écrouissage nominale de E/1000, comme spécifié dans l'EN 1993-1-5, Annexe C.6.
Exemple
Limite de déformation plastique d'un acier de construction entaillé
Cet exemple fournit la vérification d'un acier de construction entaillé (S235) par RFEM 6. Le comportement plastique de l'acier de construction entaillé est évalué par rapport aux dispositions de conception de l'Eurocode 3 et comparé au modèle aux éléments finis RFEM 6.

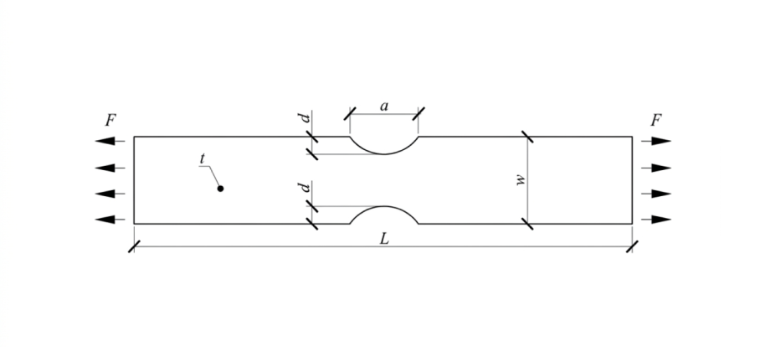

- Tableau 2 : Dimensions de l'éprouvette
| Éprouvette n° | Dimension de la plaque (mm) | Dimension de l'entaille (mm) |
|---|
| Largeur (w) | Longueur (L) | Épaisseur (t) | Largeur (a) | Profondeur (d) | |
|---|---|---|---|---|---|
| 1 | 40 | 420 | 8 | 20 | 5 |
Propriétés du matériau
Les propriétés standard de l'acier S235 :
E = 210 000 MPa, fy = 235 MPa, fu = 360 MPa, w = 40 mm, t = 8 mm, d = 5 mm
Calcul de l'aire de section nette (Anet)
Les entailles réduisent la largeur totale de la plaque au centre. La largeur nette (wnet) est :
wnet = w - 2d = 40,0 - 2(5) = 30 mm
L'aire de section transversale nette est :
Anet = wnet * t = 30 * 8 = 240 mm2
Charge limite plastique (Fpl,Rd)
Dans l'Eurocode 3, deux limites principales de traction sont vérifiées. Pour une éprouvette avec des entailles importantes, la limite plastique est effectivement la résistance plastique de calcul de la section brute (Npl,Rd) ou la résistance ultime de la section nette (Nu,Rd).
Résistance plastique de la section transversale
En supposant que la rupture se produit au niveau de l'entaille, la résistance plastique de calcul est :
Résistance ultime de la section nette
La formule pour la rupture de la section nette est :
La capacité de résistance plastique selon l'EC3 est de 56,4 kN.Modélisation avec RFEM 6

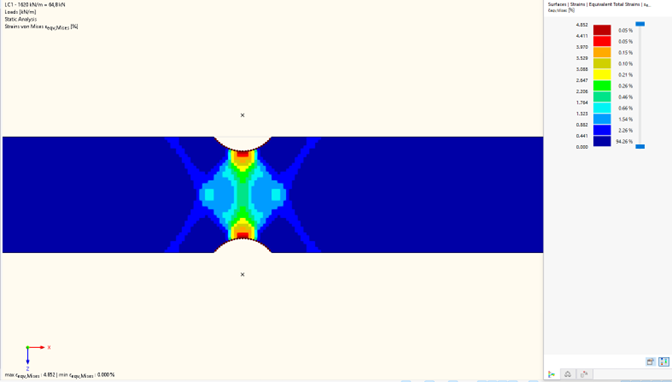

Cette étude utilise un modèle numérique aux éléments de coque d'une éprouvette en acier S235 entaillée pour évaluer le développement de la déformation plastique. Un modèle d'écrouissage bilinéaire isotrope a été mis en œuvre pour caractériser le comportement post-élastique du matériau. Les configurations géométriques spécifiques et les paramètres dimensionnels de l'éprouvette sont détaillés dans l'Image 4 et le Tableau 2, respectivement. Concernant les conditions limites, le modèle a été soumis à une contrainte fixe à l'extrémité proximale.
Discussion
Cette étude examine l'adéquation de la limite de déformation plastique de 5 % traditionnellement utilisée dans la conception des structures en acier. À l'aide d'une analyse aux éléments finis (AEF) non linéaire réalisée dans RFEM 6, les résultats numériques confirment que, bien que la déformation plastique observée reste dans le seuil prescrit par l'EN 1993-1-5 (Annexe C), les nuances comportementales de la section transversale justifient un examen plus approfondi.
Pour un profilé de 8×30 mm soumis à la traction, la résistance plastique de calcul (Npl,Rd) calculée selon l'Eurocode 3 (EC3) est de 56,4 kN. En revanche, le modèle AEF a donné une capacité de 65 kN. Cette différence est attribuée à l'inclusion des effets d'écrouissage dans le modèle numérique dès que la limite de déformation de 5 % est approchée. Étant donné que le matériau entre dans le régime d'écrouissage avant d'atteindre cette limite, la valeur de résistance plus élevée de 65 kN est considérée comme une représentation réaliste de la capacité de l'élément à l'approche de la rupture, soulignant le conservatisme potentiel inhérent aux équations de conception standard par rapport aux simulations numériques avancées. RFEM 6 démontre le max εeqv, Mises = 4,85 %.
La méthode de calcul manuel de l'EC-3 donne une résistance de 56,4 kN, tandis que le modèle avancé dans RFEM 6 donne 65 kN ; une différence d'environ 15 %. Mais pourquoi ? La méthode EC-3 utilise une formule simple pour estimer la charge qu'une section transversale en acier peut supporter. Cette formule est essentiellement fy × A (la limite d'élasticité multipliée par l'aire de section), ce qui suppose que l'acier atteint simplement sa limite d'élasticité et s'y arrête. Aucun facteur de sécurité ou facteur de correction n'est impliqué dans cette étape particulière ; c'est une multiplication simple. La limitation ici est que cette approche suppose que toutes les parties de la section transversale cèdent exactement au même moment, et elle ignore ce qui se passe après que l'acier commence à céder.
En réalité, l'acier ne cesse pas simplement de porter la charge lorsqu'il cède. Il continue à se déformer et à redistribuer les forces internes vers d'autres parties de la section transversale—un comportement connu sous le nom de propagation de la plasticité—et il peut même porter légèrement plus de charge en raison de l'écrouissage. Le modèle RFEM 6 capture tout ce comportement étape par étape, c'est pourquoi il prédit une résistance plus élevée et plus réaliste de 65 kN.
En bref, l'EC-3 utilise une approche simplifiée par conception ; il donne une estimation simple basée sur le point de première plastification. RFEM 6 est plus détaillé et plus proche de ce que l'acier fait réellement sous charge.
Conclusion
Pour garantir l'intégrité structurelle tout en optimisant l'efficacité des matériaux, une limite de déformation plastique de 5 % a été établie comme seuil de conception principal. Cette valeur est rigoureusement validée par une analyse comparative avec des modèles aux éléments finis de coque 2D dans des suites AEF alternatives, des données expérimentales empiriques et une adhésion stricte aux recommandations de l'Eurocode (EN 1993-1-5). En adoptant cette limite, le modèle capture efficacement le comportement non linéaire de la structure, facilitant une conception économique sans compromettre les marges de sécurité requises.
