Úvod
Ve stavebním inženýrství a nauce o materiálu představuje plastické přetvoření trvalou, nevratnou deformaci, kterou materiál podstoupí po překročení meze kluzu. Mez 5% plastického přetvoření (ɛp = 0,05) je v tomto přechodu kritickým měřítkem. Definuje kontrolovaný práh, kde materiál překročil svou „elastickou“ paměť, ale ještě nedosáhl bodu lokálního boulení nebo lomu.
Mechanika meze 5% plastického přetvoření

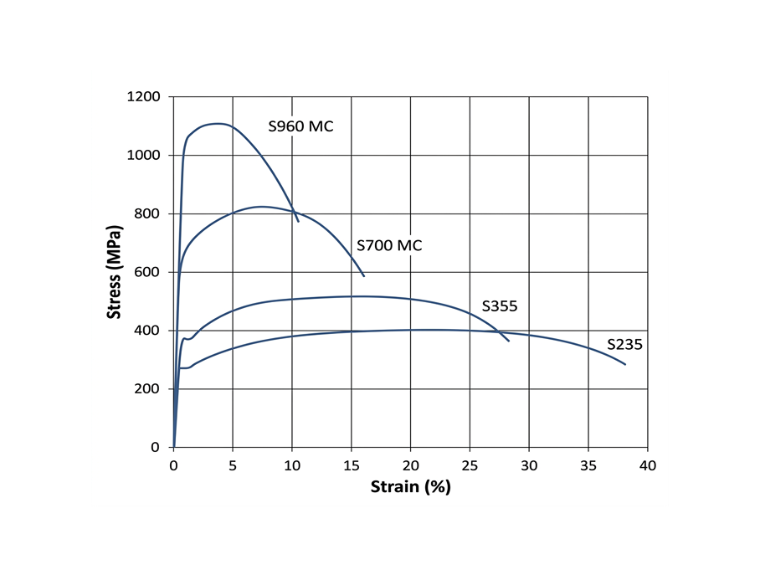

Přijetí meze 5% plastického přetvoření využívá metalurgického jevu zpevnění poměrným přetvořením. Po dosažení plastické prodlevy se krystalická struktura oceli reorganizuje, což poskytuje dodatečnou únosnost, jak se materiál blíží své mezi pevnosti v tahu (σu).
Mez 5 % představuje optimální konstrukční rovnováhu: v souladu s doporučeními v EN 1993-1-5 (Příloha C, odstavec C.8).
- Maximalizace únosnosti: Zachycuje významné rezervy zpevnění poměrným přetvořením a umožňuje návrh štíhlejších a efektivnějších průřezů.
- Omezení stability: Zajišťuje konstrukční integritu tím, že zůstává pod prahem vážné geometrické nestability a předčasného lokálního boulení.
Normy pro tažnost

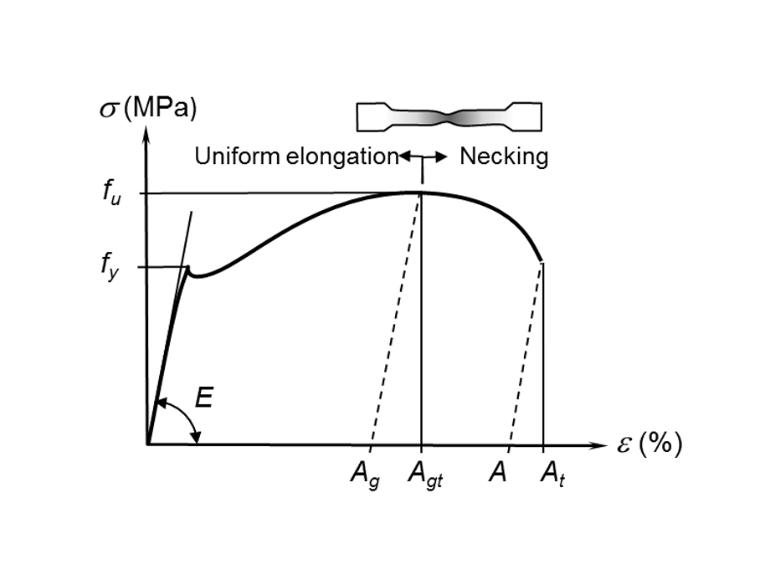

Tažnost je schopnost materiálu podstoupit podstatnou nepružnou deformaci před lomem, zásadně kvantifikovaná procentuálním prodloužením nebo redukcí plochy při jednoosé tahové zkoušce. Kromě usnadnění výroby slouží jako kritický bezpečnostní mechanismus tím, že umožňuje plastické přerozdělení napětí, což zabraňuje lokálnímu křehkému selhání v bodech vysoké koncentrace napětí. Mezinárodní normy, zejména eurokódy (podle EN ISO 6892-1), regulují tažnost konstrukce pomocí specifických výkonnostních indexů: poměr pevnosti v tahu k mezi kluzu (fu / fy), poměr přetvoření při pevnosti k přetvoření na mezi kluzu (εu/εy) a celkové prodloužení při lomu, přičemž poslední z nich je standardizováno pomocí poměrné měrné délky definované vztahem Lo = 5,65√A.
- Tabulka 1: Meze tažnosti pro uhlíkovou ocel
| Norma / autorita | Oblast | Mezní plastické přetvoření (εpl) | Kontext a použití |
|---|---|---|---|
| EN 1993-1-5 (Příloha C) | Evropa | 5 % | Nejčastěji citovaná „de facto“ mezinárodní mez pro nelineární MKP stěnových konstrukcí. |
| AISC 360 (Příl. 1) | USA | Žádná pevná mez | Zaměřuje se na mezní stavy stability a „únosnosti“. V praxi se často používá 5 % nebo přetvoření na počátku zpevnění poměrným přetvořením. |
Pozadí

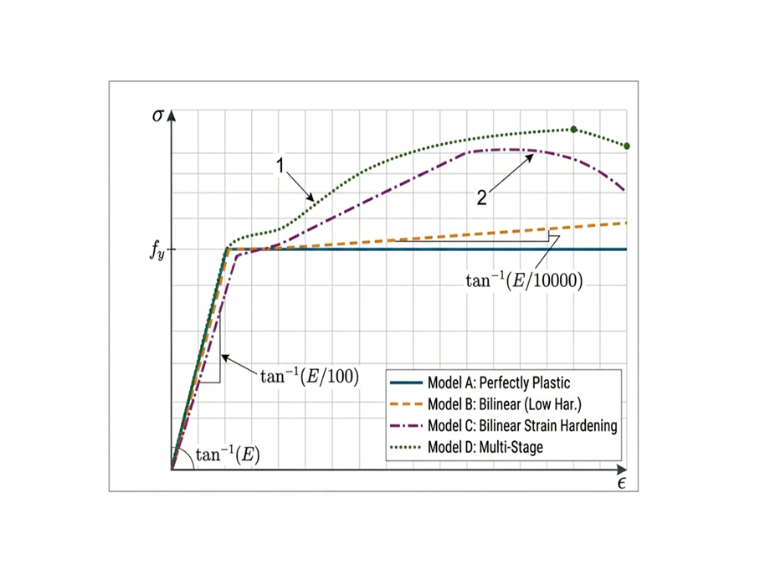

Při návrhu ocelových konstrukcí podle Eurokódu 3 je chování konstrukční oceli zjednodušeno pomocí idealizovaného bilineárního modelu. Tato aproximace umožňuje inženýrům provádět plastickou analýzu a návrh bez složitosti plné nelineární křivky napětí-přetvoření.
Konstrukční model diskretizuje všechny ocelové komponenty — včetně pásnic, stojin, výztuh a náběhů — pomocí metody konečných prvků (MKP). Tento přístup je průmyslovým standardem a poskytuje vysoký stupeň numerické spolehlivosti pro složité geometrie. Pro zachycení realistického chování po překročení meze kluzu je deskám přiřazen elastoplastický materiálový model s nominálním směrným sklonem zpevnění E/1000, jak je uvedeno v EN 1993-1-5, příloha C.6.
Příklad
Mezní plastické přetvoření vrubované konstrukční oceli
Tento příklad poskytuje ověření vrubované konstrukční oceli (S235) pomocí programu RFEM 6. Plastické chování vrubované konstrukční oceli je vyhodnoceno podle návrhových ustanovení Eurokódu 3 a porovnáno s modelem konečných prvků RFEM 6.

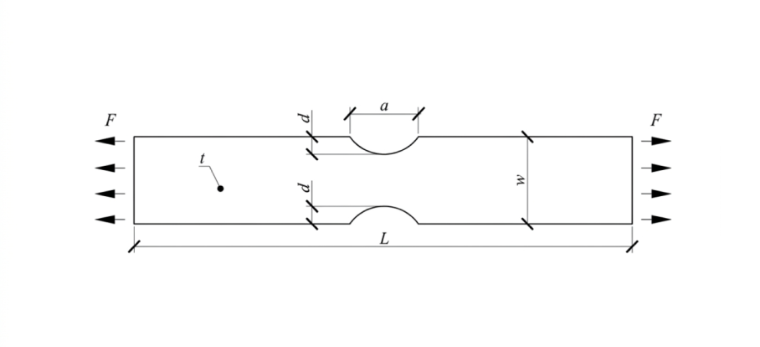

- Tabulka 2: Rozměry vzorku
| Vzorek č. | Rozměr desky (mm) | Rozměr vrubu (mm) |
|---|
| Šířka (w) | Délka (L) | Tloušťka (t) | Šířka (a) | Hloubka (d) | |
|---|---|---|---|---|---|
| 1 | 40 | 420 | 8 | 20 | 5 |
Materiálové vlastnosti
Standardní vlastnosti oceli S235:
E = 210 000 MPa, fy = 235 MPa, fu = 360 MPa, w = 40 mm, t = 8 mm, d = 5 mm
Výpočet plochy oslabeného průřezu (Anet)
Vruby zmenšují celkovou šířku desky uprostřed. Čistá šířka (wnet) je:
wnet= w - 2d = 40,0 - 2(5) = 30 mm
Čistá plocha průřezu je:
Anet = wnet * t = 30 * 8 = 240 mm2
Mezní plastické zatížení (Fpl,Rd)
V Eurokódu 3 se kontrolují dvě hlavní tahové meze. U vzorku s výraznými vruby je mezní plastické zatížení fakticky návrhová plastická únosnost hrubého průřezu (Npl,Rd) nebo mezní únosnost oslabeného průřezu (Nu,Rd).
Plastická únosnost průřezu
Za předpokladu, že k porušení dojde ve vrubu, je návrhová plastická únosnost:
Mezní únosnost oslabeného průřezu
Vzorec pro porušení oslabeného průřezu je:
Plastická únosnost podle EC3 je 56,4 kN.Modelování v programu RFEM 6
Tato studie využívá numerický model se skořepinovými prvky vrubovaného vzorku oceli S235 k vyhodnocení vývoje plastického přetvoření. Pro charakterizaci chování materiálu po překročení meze kluzu byl implementován izotropní bilineární model zpevnění. Specifické geometrické konfigurace a rozměrové parametry vzorku jsou podrobně uvedeny na obrázku 4 a v tabulce 2. Pokud jde o okrajové podmínky, model byl na proximálním konci vetknut.
Diskuse
Tato studie zkoumá adequátnost meze 5% plastického přetvoření tradičně používané při návrhu ocelových konstrukcí. Pomocí nelineární metody konečných prvků (MKP) provedené v programu RFEM 6 numerické výsledky potvrzují, že zatímco pozorované plastické přetvoření zůstává v rámci prahu předepsaného normou EN 1993-1-5 (příloha C), behaviorální nuance průřezu vyžadují další zkoumání.

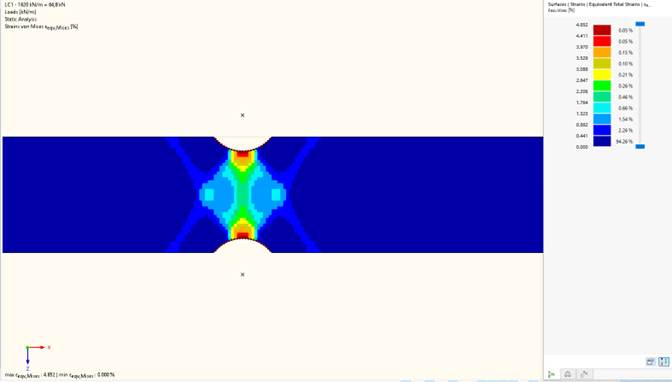

Pro profil 8x30 mm namáhaný tahem je návrhová plastická únosnost (Npl,Rd) vypočtená podle Eurokódu 3 (EC3) 56,4 kN. Naproti tomu model MKP poskytl únosnost 65 kN. Tento rozdíl je přičítán zahrnutí účinků zpevnění poměrným přetvořením v numerickém modelu, jakmile je přiblížena mez 5% přetvoření. Vzhledem k tomu, že materiál vstupuje do režimu zpevnění poměrným přetvořením před dosažením této meze, je vyšší hodnota únosnosti 65 kN považována za realistické zobrazení únosnosti prvku blížící se lomu, což zdůrazňuje potenciální konzervativnost standardních návrhových rovnic ve srovnání s pokročilými numerickými simulacemi. RFEM 6 vykazuje max εeqv, Mises = 4,85 %.
Ruční metoda výpočtu podle EC-3 dává únosnost 56,4 kN, zatímco pokročilý model v programu RFEM6 dává 65 kN; rozdíl je přibližně 15 %. Ale proč? Metoda EC-3 používá jednoduchý vzorec k odhadu, jaké zatížení může ocelový průřez přenést. Tento vzorec je v podstatě fy × A (mez kluzu násobená plochou průřezu), což předpokládá, že ocel právě dosáhne meze kluzu a tam se zastaví. V tomto konkrétním kroku nejsou zahrnuty žádné součinitele spolehlivosti ani korekční součinitele; jde o přímé násobení. Omezením je zde to, že tento přístup předpokládá, že všechny části průřezu dosáhnou meze kluzu v přesně stejném okamžiku, a ignoruje to, co se děje poté, co ocel poprvé začne téci.
Ve skutečnosti ocel nepřestává přenášet zatížení, když dosáhne meze kluzu. Pokračuje v deformaci a přerozděluje vnitřní síly do dalších částí průřezu — chování známé jako šíření plasticity — a může dokonce přenést o něco větší zatížení díky zpevnění poměrným přetvořením. Model RFEM 6 zachycuje veškeré toto chování krok za krokem, a proto předpovídá vyšší a realističtější únosnost 65 kN.
Stručně řečeno, EC-3 záměrně používá zjednodušený přístup; poskytuje přímočarý odhad založený na bodu prvního dosažení meze kluzu. RFEM 6 je podrobnější a bližší tomu, co ocel při zatížení skutečně dělá.
Závěr
Pro zajištění konstrukční integrity při optimalizaci materiálové efektivity byla jako primární návrhový práh stanovena mez 5% plastického přetvoření. Tato hodnota je důsledně validována srovnávací analýzou s 2D skořepinovými modely konečných prvků v alternativních MKP programech, empirickými experimentálními daty a přísným dodržováním doporučení eurokódů (EN 1993-1-5). Přijetím této meze model efektivně zachycuje nelineární chování konstrukce, což usnadňuje ekonomický návrh bez ohrožení požadovaných bezpečnostních přídavků.
