钢制停车场在 Čelákovice – 使用 RFEM 进行结构设计与评估

学生作业在 Dlubal RFEM 程序中解决了一座平面尺寸为 47.62 × 24.5 m 的两层停车场钢结构设计。

作者	Irina Okilova
大学	ČVUT \| 土木工程学院，捷克共和国

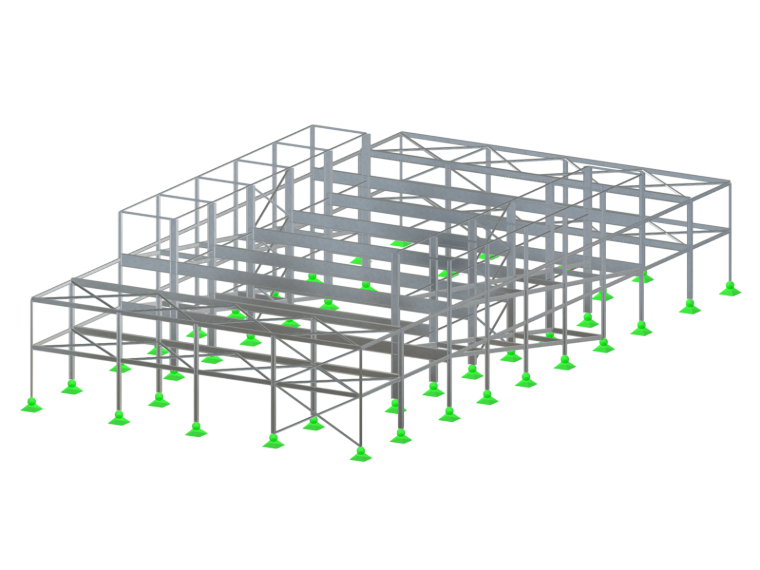

两层停车场钢结构，尺寸47.62 × 24.5米，高度9.4米，位于Čelákovice。倾斜坡度1.75%，HEA 500框架。

钢结构停车场 - 捷克 Čelákovice

结构体系与基础

承重结构由 HEA 500 柱列、跨度为 16.5 米的 I800/250 焊接虚梁以及圆形钢管支撑构件组成。主结构两侧设有与之相连的雨棚。山墙采用 HEA 220 柱和 IPE 300 水平梁。竖向结构建于 C20/25 素混凝土独立柱脚之上，并设有以 4×M16 锚固的铰支座钢柱脚，以及 HEB 120 和 HEB 180 抗剪键。

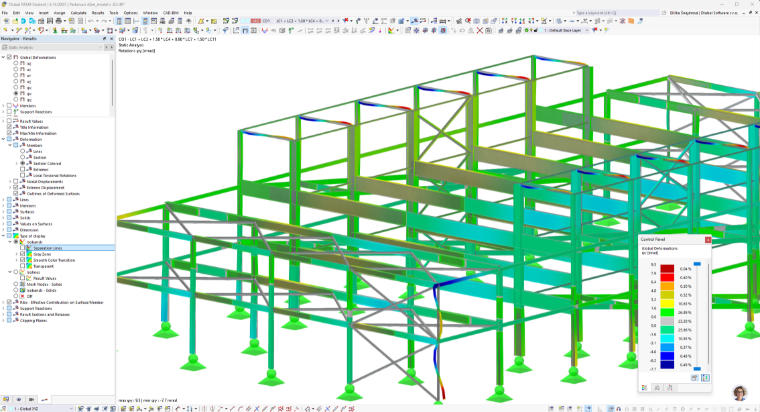

根据 Irina Okilová 在 RFEM 软件中的设计所建的钢结构停车场模型。

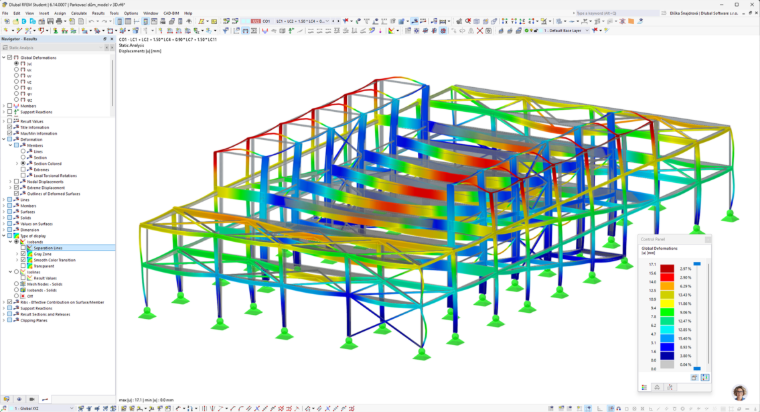

Č拉科维采停车场钢结构

支撑与空间刚度

结构的空间刚度由布置在建筑物纵墙和横墙上的竖向支撑体系来保证。纵向支撑设在中央跨，由三个高度层上的 TR 121×10 mm 和 TR 101,6×5 mm 圆形钢管斜杆和水平杆组成。横向支撑则安装在山墙端跨立柱之间。整个结构分析均采用 Dlubal RFEM 程序完成。

停车场钢结构及结构构件详细

学生作品，入围2026年捷克理工大学 Dlubal 人才奖竞赛

;
