Stahl-Parkhaus in Čelákovice – Tragwerksgestaltung und Bemessung in RFEM

Die studentische Arbeit befasst sich mit dem Entwurf einer zweigeschossigen Stahlkonstruktion eines Parkhauses mit Grundrissabmessungen von 47,62 × 24,5 m im Programm Dlubal RFEM.

Autor	Irina Okilova
Universität	Technische Universität Prag \| Fakultät für Tragwerk, Tschechische Republik

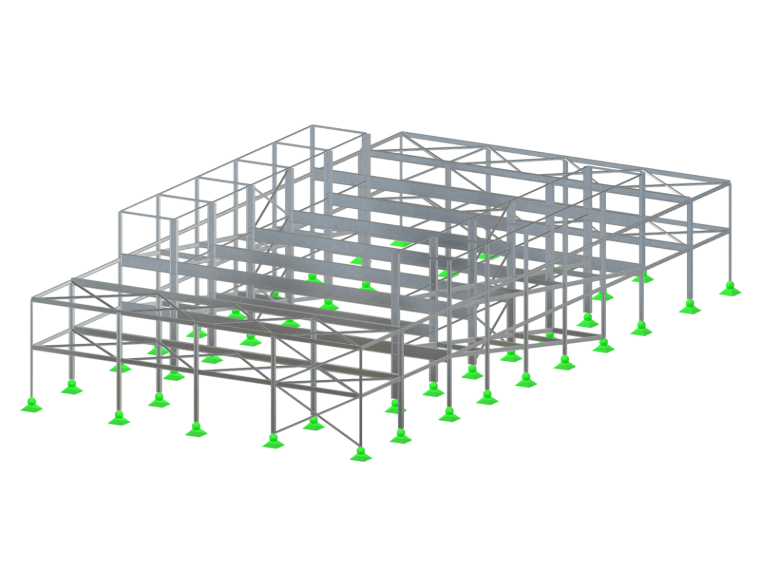

Stahlkonstruktion eines zweigeschossigen Parkhauses, 47,62 × 24,5 m, Höhe 9,4 m, Čelákovice. Schräge Neigung 1,75 %, Rahmen HEA 500.

Stahlkonstruktion eines Parkhauses in Čelákovice

Tragwerk und Gründung

Die Tragkonstruktion besteht aus einem System von Stützen HEA 500, geschweißten Riegeln I800/250 mit einer Spannweite von 16,5 m und Aussteifungselementen aus Rundrohren. An beiden Seiten des Hauptteils sind Vordächer vorgesehen, die an die Haupttragkonstruktion anschließen. Die Giebelwand wird mit Stützen HEA 220 und horizontalen Trägern IPE 300 ausgeführt. Die vertikale Konstruktion ist auf Einzelfundamenten aus unbewehrtem Beton C20/25 gegründet, mit gelenkig gelagerten Stahlfußplatten, verankert mit 4×M16, und Schubknaggen HEB 120 und HEB 180.

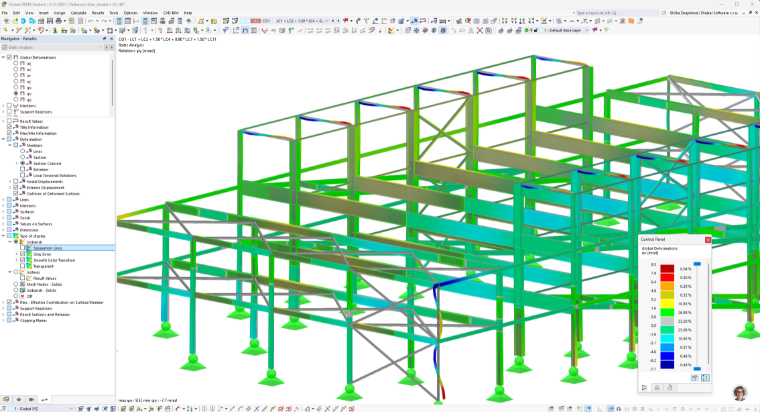

Modell eines Parkhauses aus Stahlkonstruktionen nach dem Entwurf von Irina Okilová im RFEM-Programm.

Stahlkonstruktion Parkhaus in Čelákovice

Verbände und räumliche Steifigkeit

Die räumliche Steifigkeit der Konstruktion wird durch ein System vertikaler Verbände in den Längs- und Querwänden des Objekts sichergestellt. In Längsrichtung sind die Verbände im zentralen Feld angeordnet und bestehen aus Diagonal- und Horizontalstäben aus Rundrohren TR 121×10 mm und TR 101,6×5 mm in drei Höhenebenen. In Querrichtung sind die Verbände zwischen den Giebelstützen des Endfeldes eingebaut. Die gesamte statische Berechnung wurde mit dem Programm Dlubal RFEM durchgeführt.

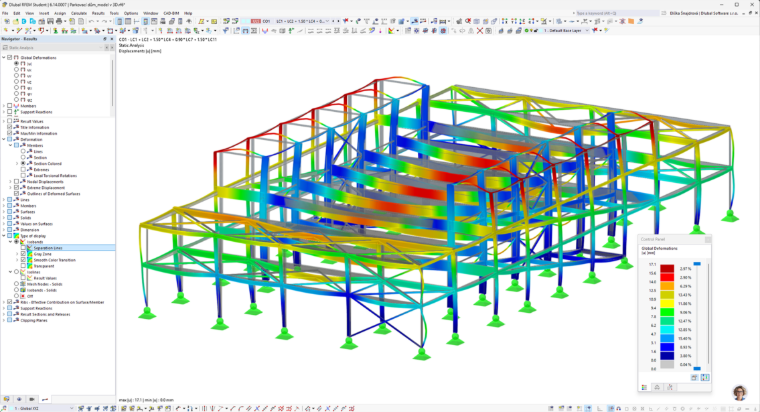

3D-Modell der zweigeschossigen Stahlkonstruktion des Parkhauses der Tschechischen Technischen Universität in Čelákovice.

Stahlkonstruktion Parkhaus mit Bauteildetails

Studentenarbeit, eingereicht beim Wettbewerb Dlubal Talent ČVUT 2026

;
