设计一个 28 米木结构框架，细化至关键节点

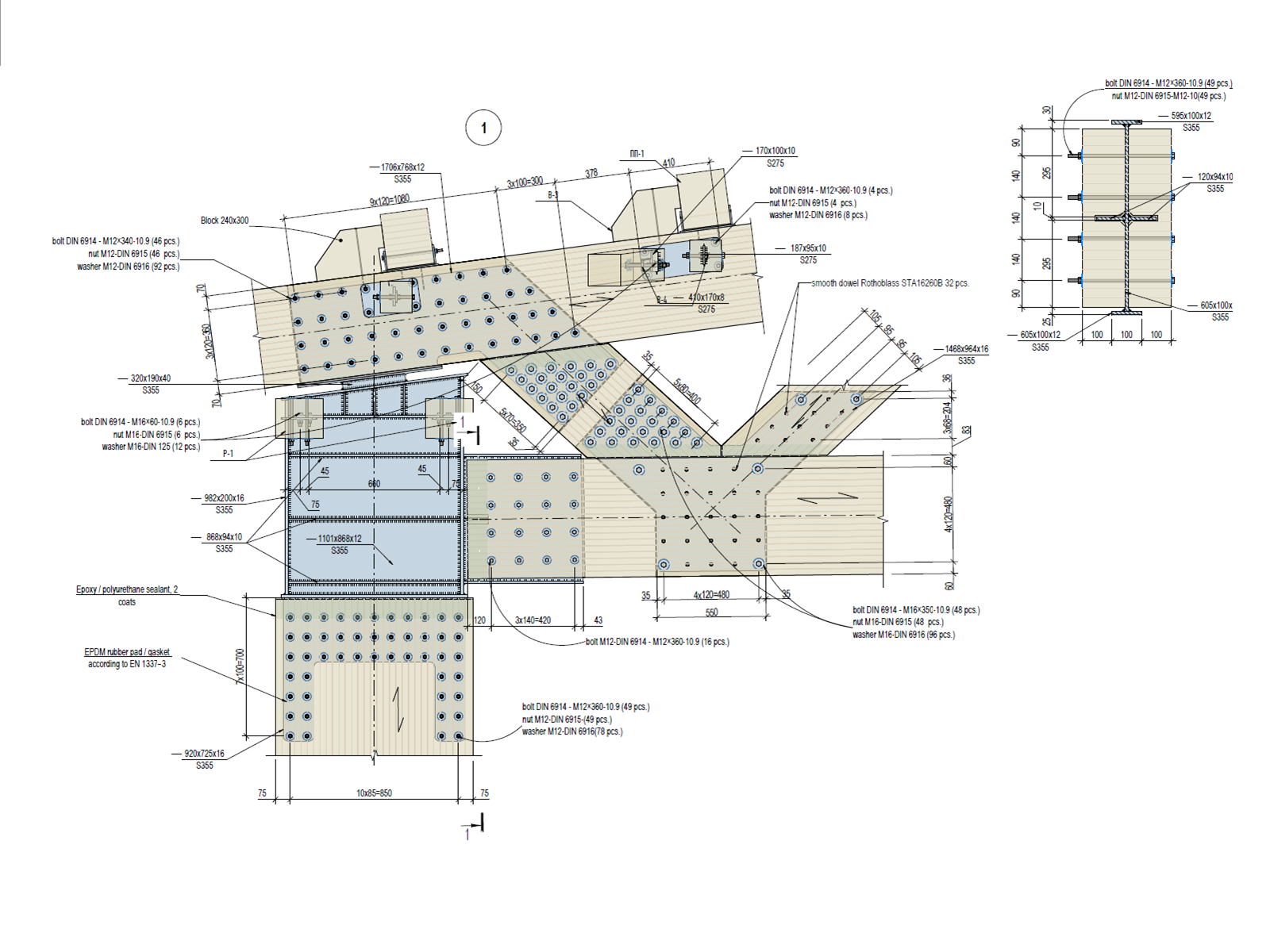

该生产车间需要跨越 28.0 m 的距离，框架间距为 7.2 m，以容纳大型木工机械，并使用胶合木柱和桁架式屋架梁作为支撑。真正的难点在于高应力檐口（支座）连接：使用简化的手工计算很难可靠地验证大跨结构的整体稳定性和这些关键节点的局部应力状态。设计还必须考虑现浇独立基础和持力土层，因此从屋面到地面的荷载传递路径需要在一个一致的分析中捕获，以便审查机构能够信赖。

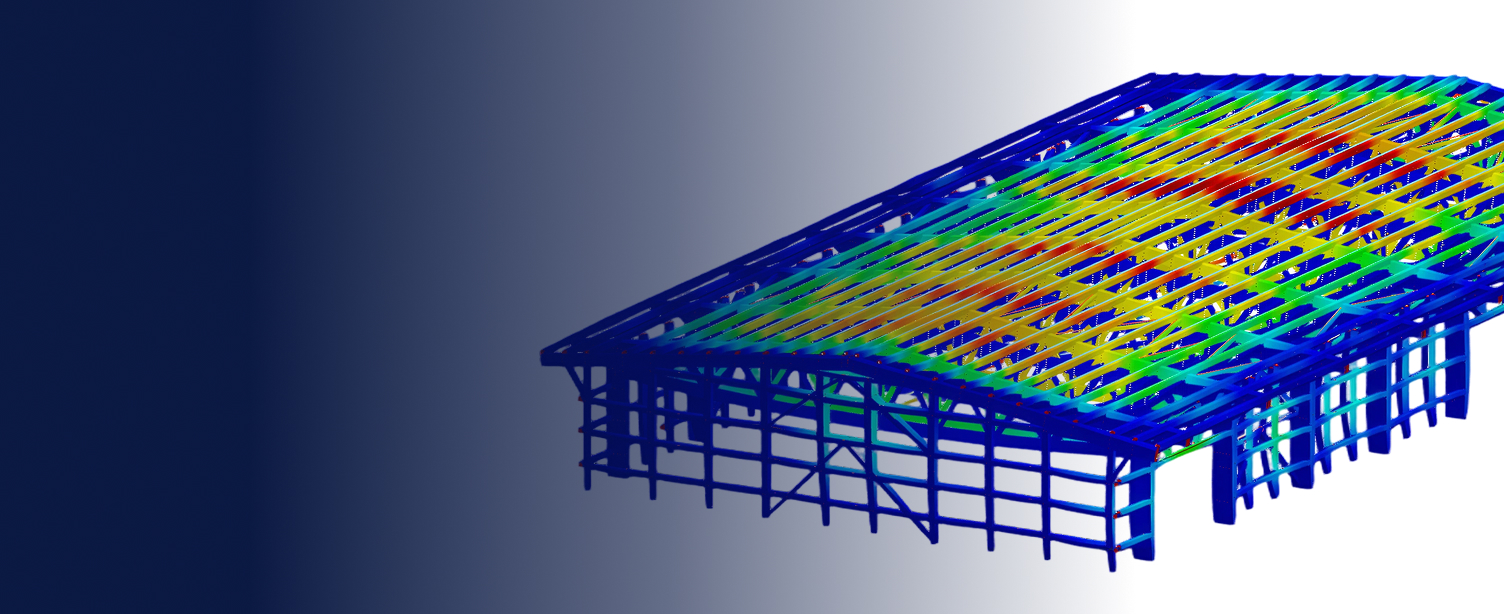

从屋架梁到地基，一个有限元模型

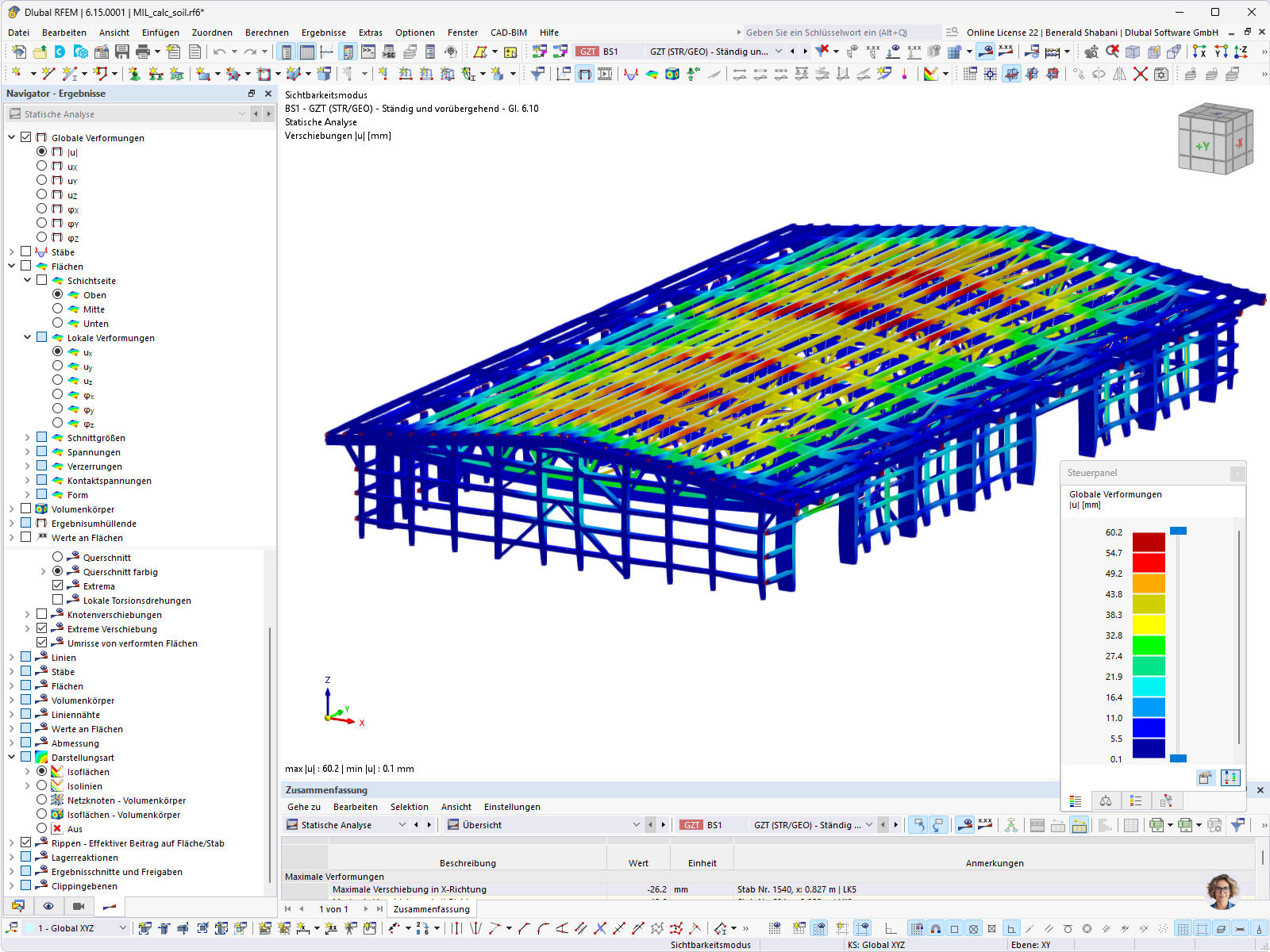

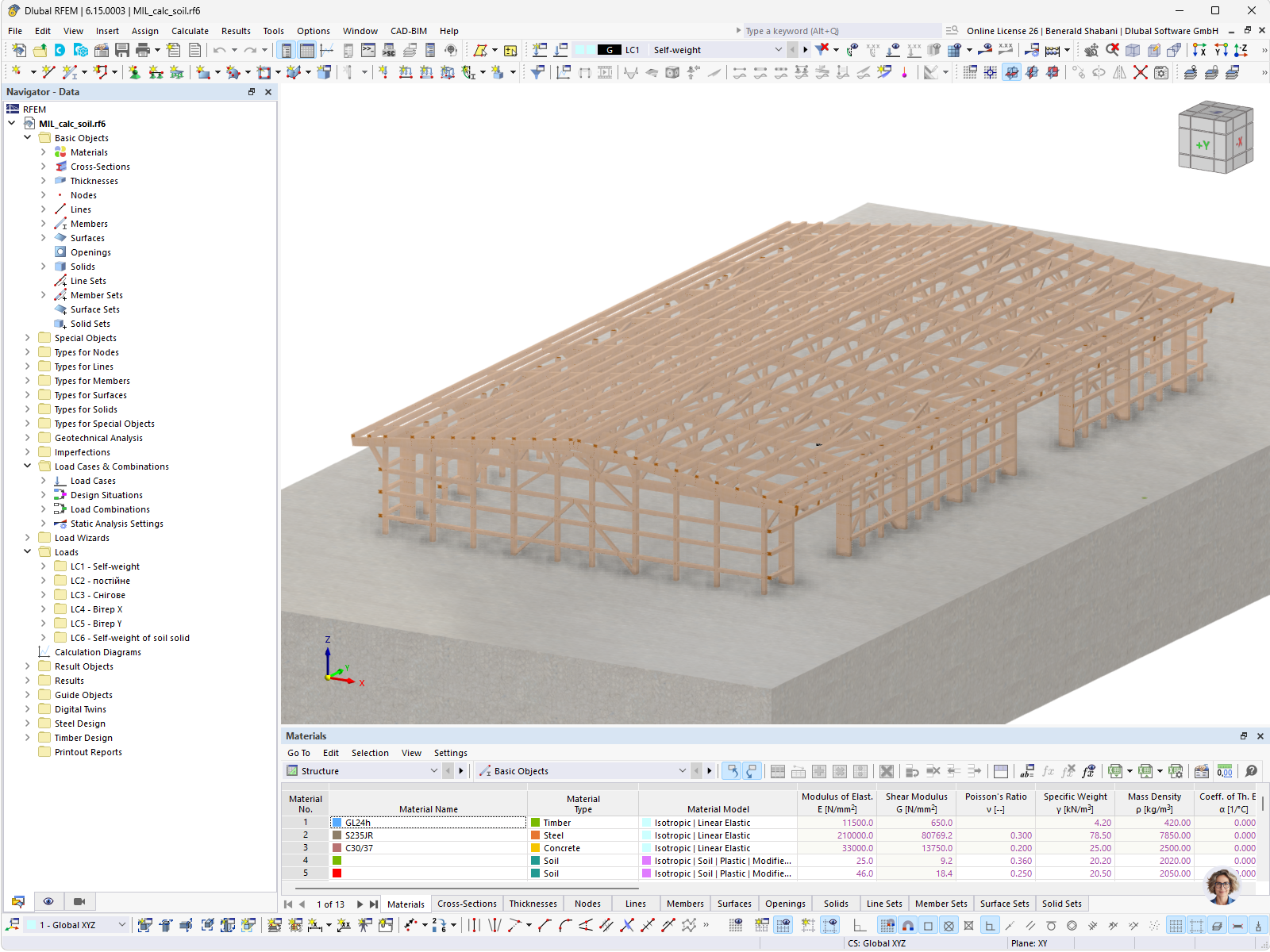

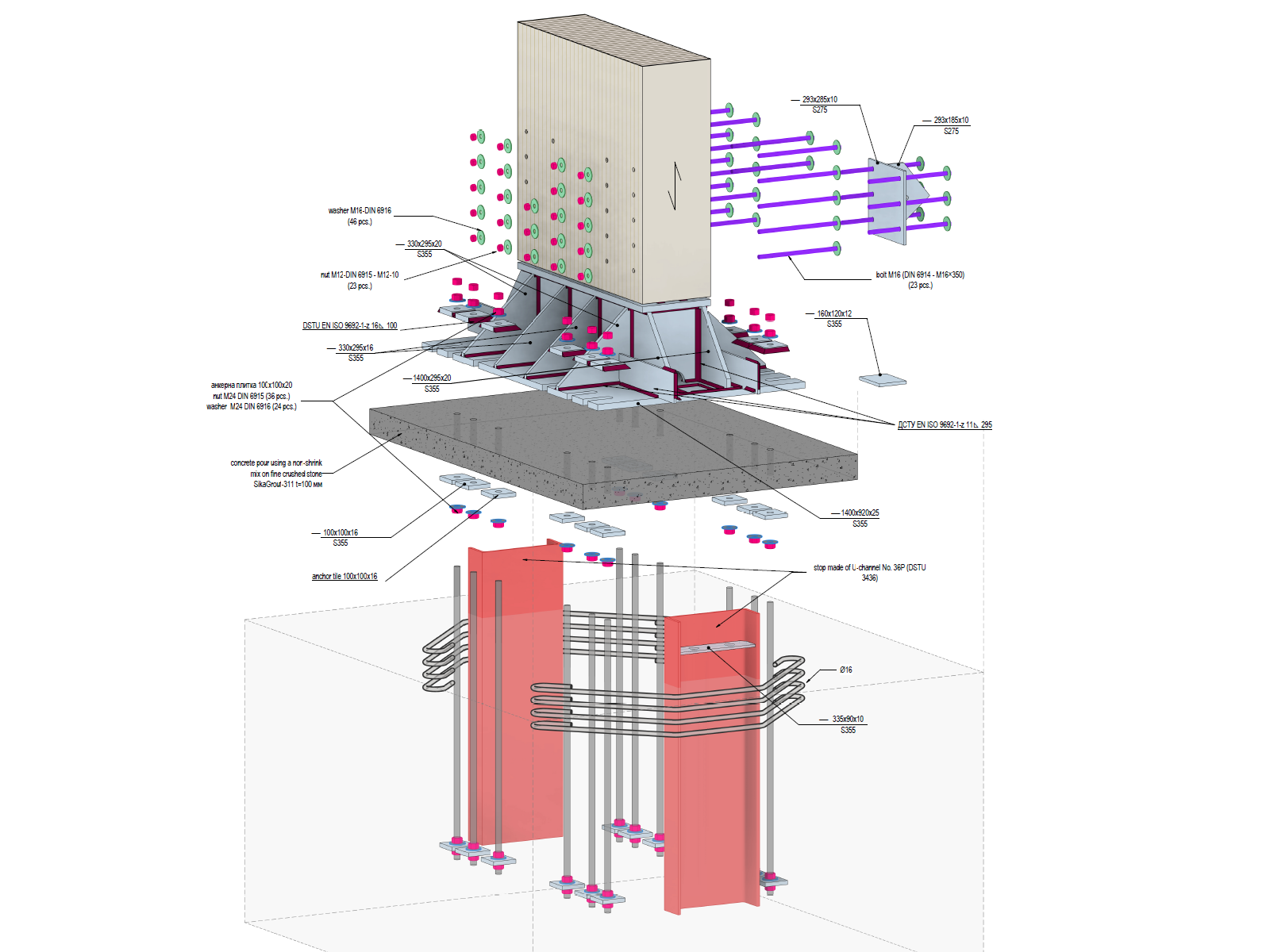

RFEM 使 Dmytro Matiushchenko 能够将整个车间构建为一个单一的有限元模型，精确地表示大跨桁架构件和高要求的檐口连接，同时按照欧规 5 进行基于规范的验算。有限元模型的灵活性使得将胶合木框架、钢筋混凝土基础和地基结合在同一环境中成为可能：独立基础采用现浇混凝土建模，土体则使用岩土工程分析模块进行模拟。通过在同一模型上使用木结构、钢结构和岩土工程模块，可以可靠地检查整体稳定性和关键节点的局部应力状态，这是通过其他方式很难可靠实现的。
使用 Dlubal 软件的优势
- **面向复杂木结构几何形状的灵活有限元建模** – 弧形胶合木框架、桁架梁和 CLT 板可以自由建模，同时仍能获得可靠的欧规 5 验算。
- **一个文件中的真正混合建模** – 在一个单一模型中结合了木结构、钢结构和钢筋混凝土结构，并通过岩土工程分析模块添加了地基。
- **自动截面优化** – 木结构设计模块自动优化截面，为大跨构件节省了大量时间。
- **即用型报告** – 高质量、信息丰富的输出，结构工程师在提交前无需进行额外修改。
