Bemessung eines 28-Meter-Holzrahmens bis hin zu den kritischen Knotenpunkten

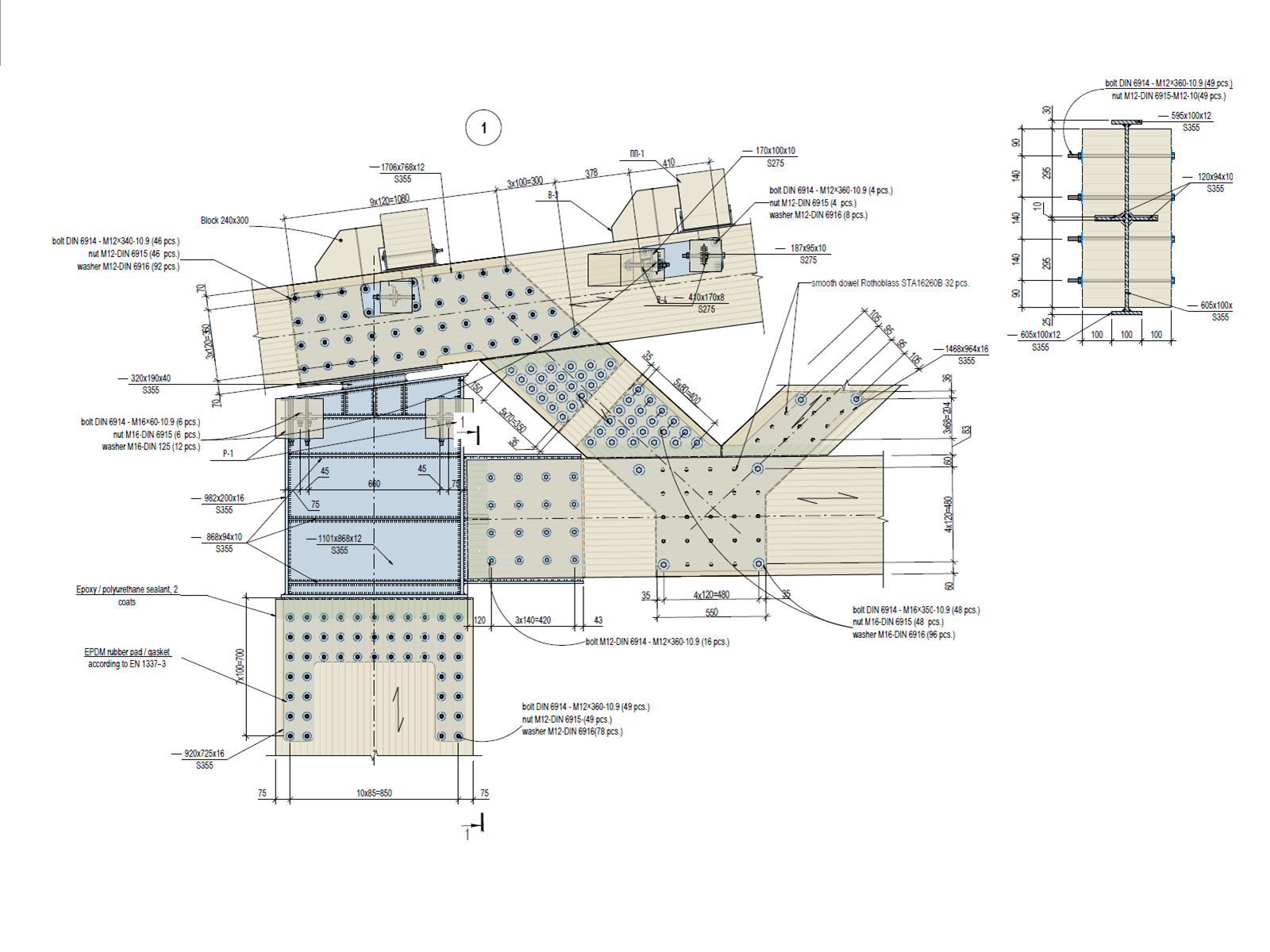

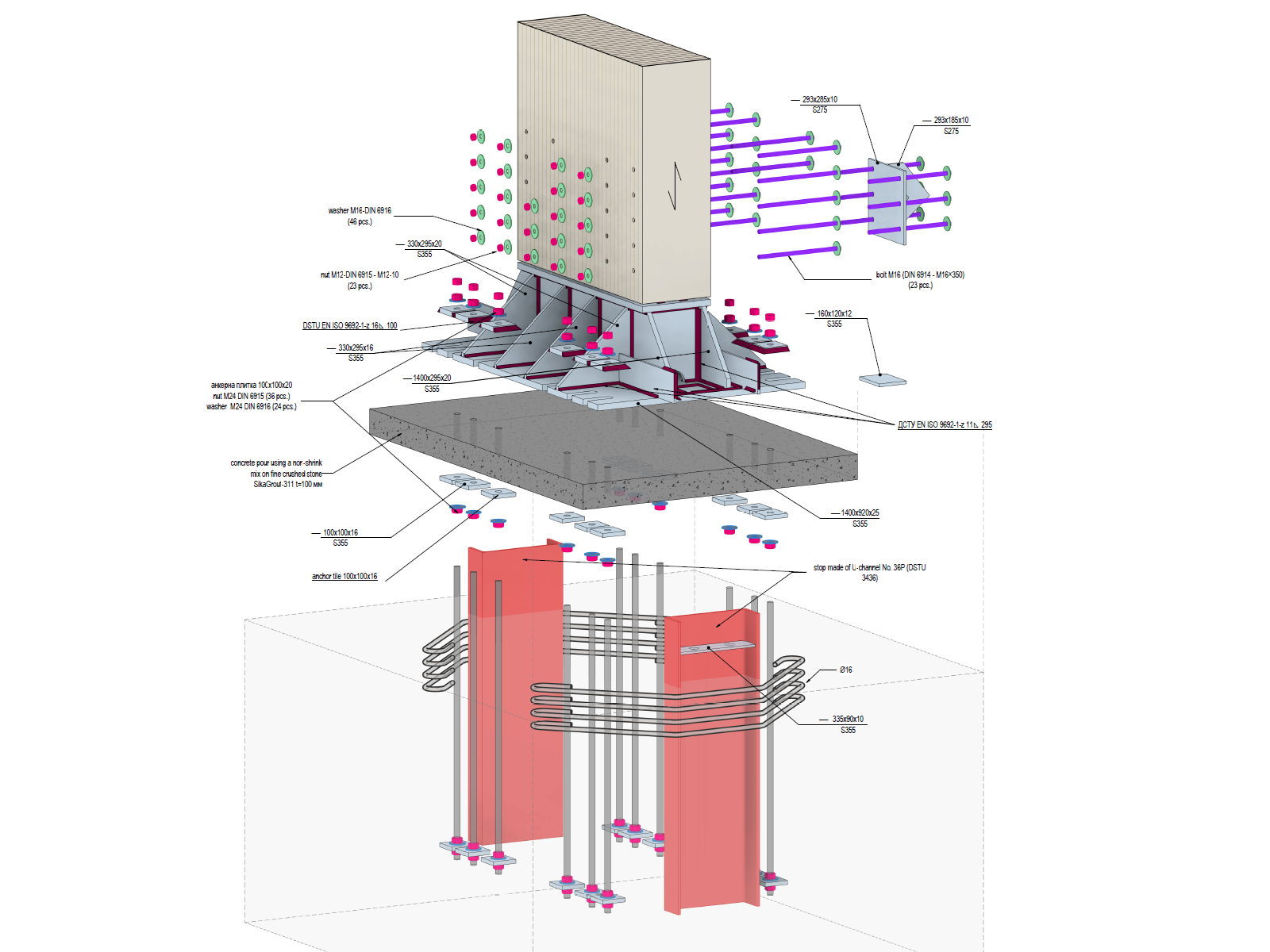

Die Produktionshalle musste bei einem Rahmenabstand von 7,2 m eine Spannweite von 28,0 m aufweisen, um große Holzbearbeitungsmaschinen aufnehmen zu können, getragen von Brettschichtholzstützen und fachwerkartigen Dachbindern. Die eigentliche Schwierigkeit lag in den hochbeanspruchten Trauf-(Auflager-)Verbindungen: Die Nachweisführung sowohl der Gesamtstabilität des weitgespannten Tragwerks als auch des lokalen Beanspruchungszustands an diesen kritischen Knotenpunkten ist mit vereinfachten Handrechnungen nur sehr schwer zuverlässig durchführbar. Die Bemessung musste zudem die Ortbeton-Einzelfundamente und den tragfähigen Baugrund berücksichtigen, sodass der Lastpfad vom Dach bis zum Boden in einer konsistenten Analyse abgebildet werden musste, der die Prüfbehörden vertrauen konnten.

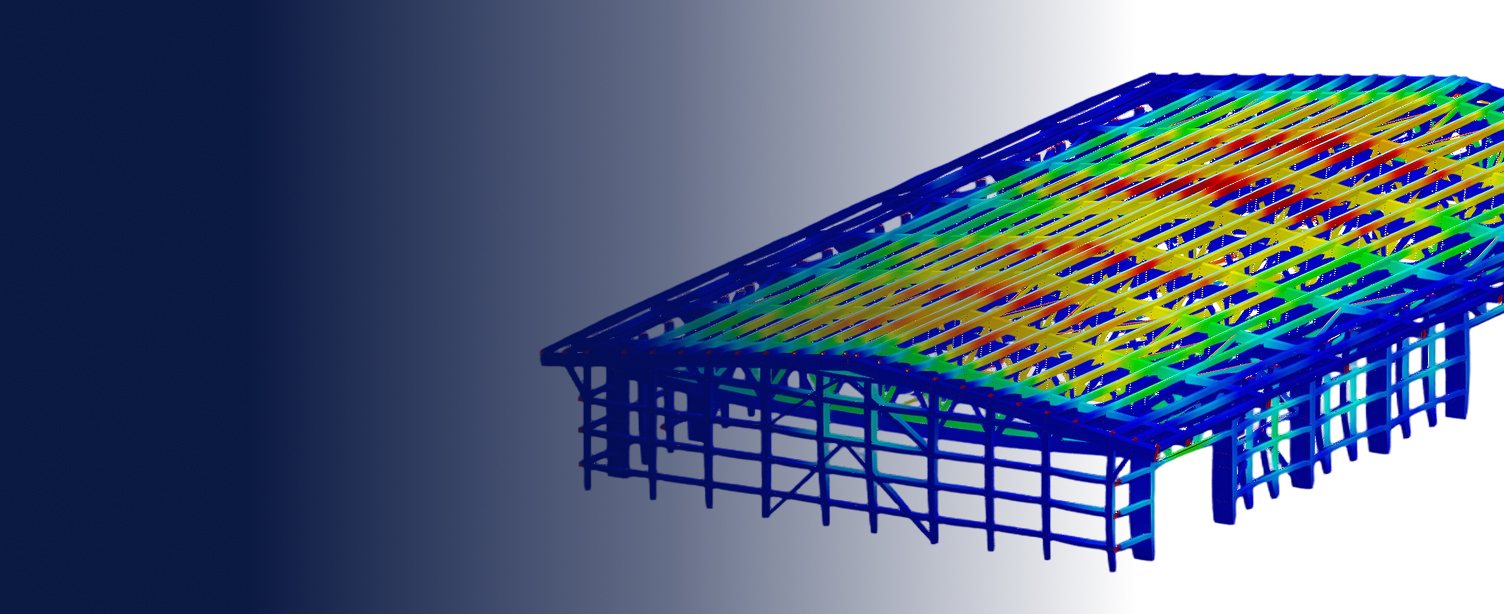

Ein FE-Modell vom Dachbinder bis zum Baugrund

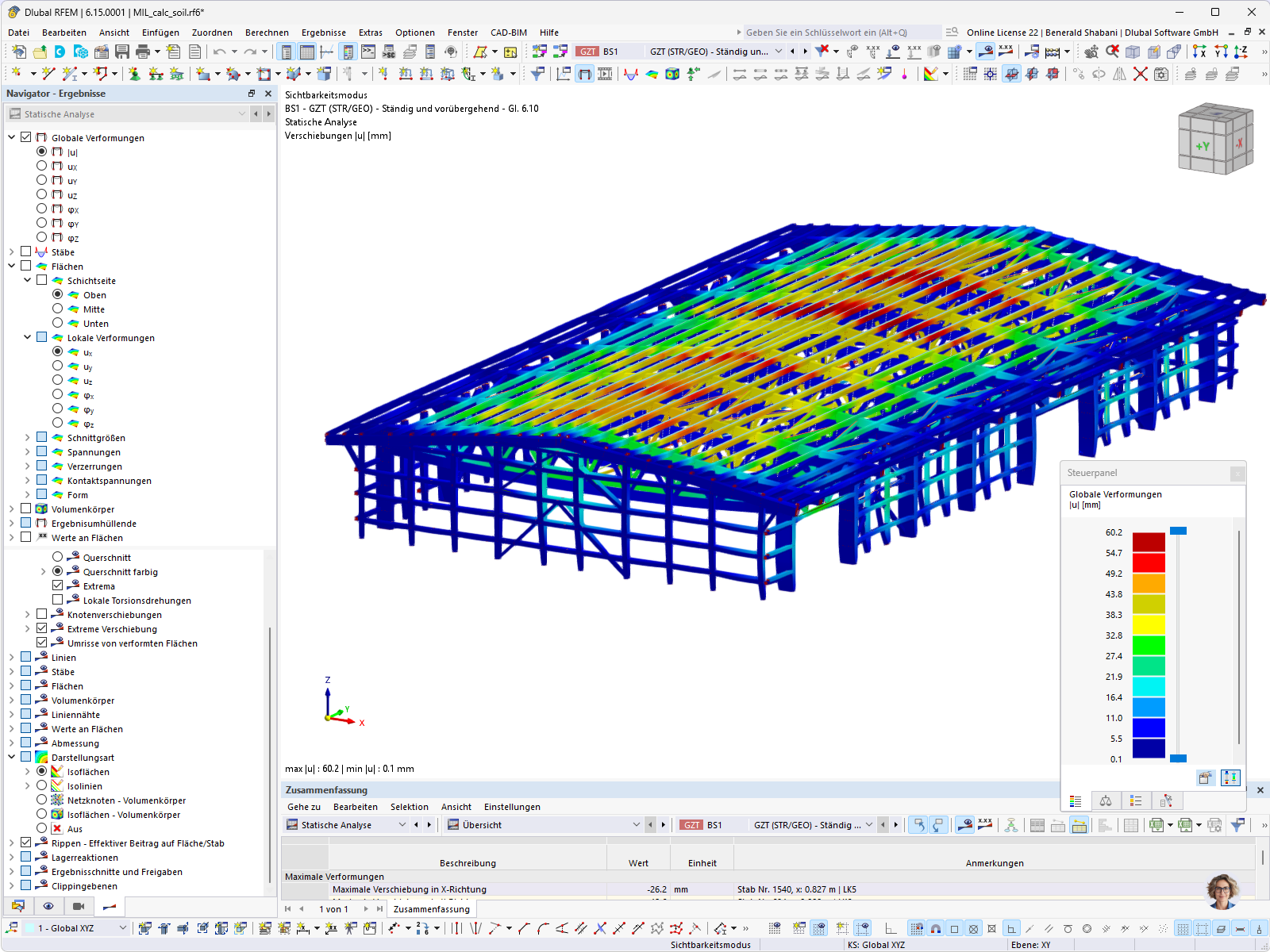

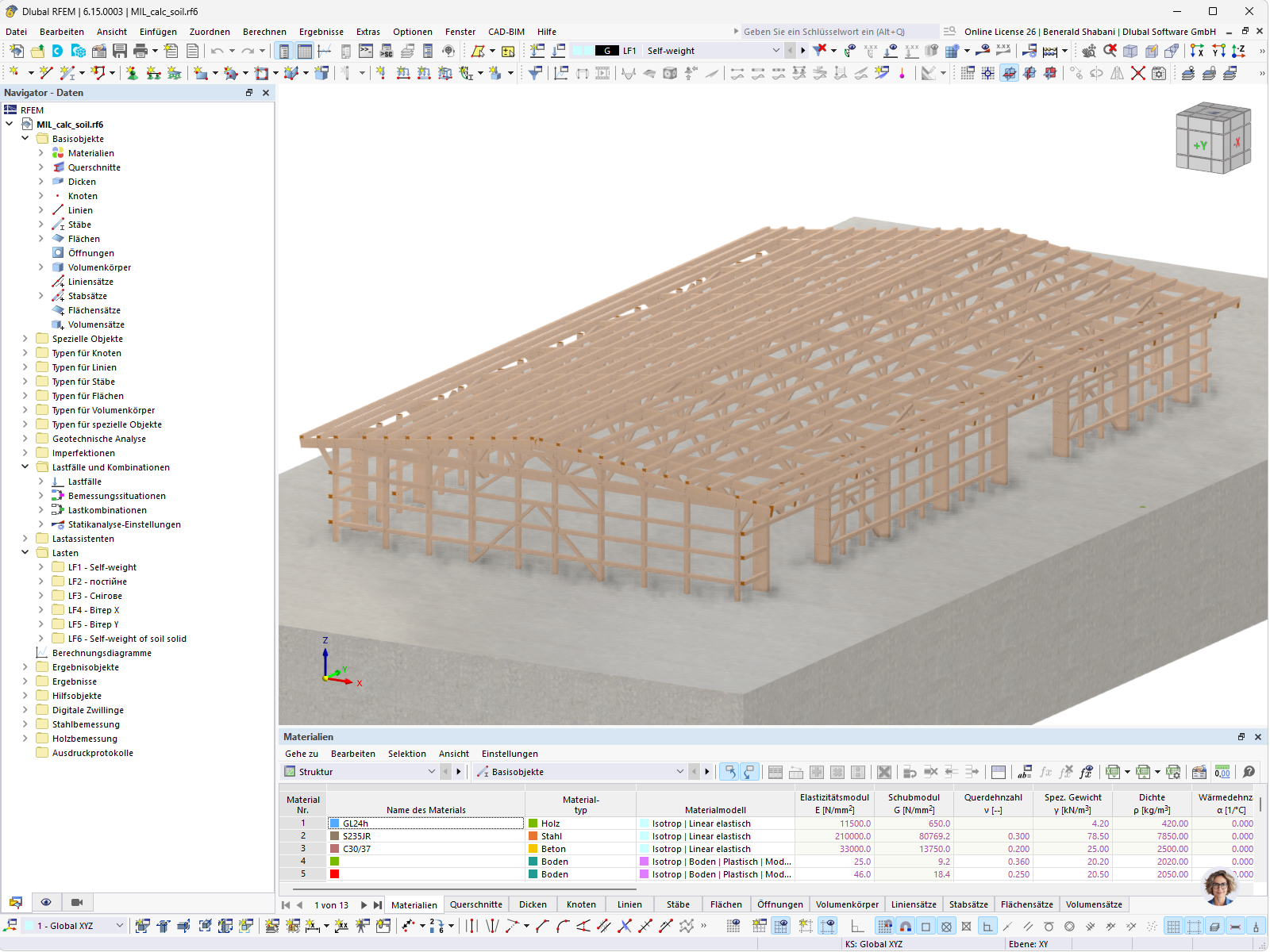

RFEM ermöglichte es Dmytro Matiushchenko, die gesamte Halle als ein einziges Finite-Elemente-Modell aufzubauen, das die weitgespannten Fachwerkelemente und die anspruchsvollen Traufverbindungen präzise abbildet und gleichzeitig eine normgerechte Nachweisführung nach Eurocode 5 durchführt. Die Flexibilität des FE-Modells ermöglichte es, den Brettschichtholzrahmen, die Stahlbetonfundamente und den Baugrund in einer Umgebung zusammenzuführen: Die Einzelfundamente wurden in Ortbeton modelliert, und der Boden wurde mit dem Add-On Geotechnische Analyse abgebildet. Da die Add-Ons für Holzbemessung, Stahlbemessung und Geotechnik am selben Modell arbeiten, konnten sowohl die globale Stabilität als auch der lokale Beanspruchungszustand an den kritischen Knotenpunkten mit Zuverlässigkeit überprüft werden – eine Leistung, die sonst nur sehr schwer zuverlässig zu erreichen wäre.
Vorteile der Nutzung von Dlubal Software
- Flexible FE-Modellierung für komplexe Holzgeometrien – gekrümmte Brettschichtholzrahmen, Fachwerkträger und BSP-Platten können frei modelliert werden und erhalten dennoch eine zuverlässige Nachweisführung nach Eurocode 5.
- Echte hybride Modellierung in einer Datei – Holz, Stahl und Stahlbeton werden in einem einzigen Modell kombiniert, wobei der Baugrund durch das Add-On Geotechnische Analyse ergänzt wird.
- Automatische Querschnittsoptimierung – das Holzbemessungs-Add-On optimiert Querschnitte automatisch und spart so erheblich Zeit bei weitgespannten Bauteilen.
- Fertig nutzbare Berichte – hochwertige, informative Ausgabe, die vor der Abgabe keine weitere Nachbearbeitung durch den Tragwerksplaner erfordert.
