Projektowanie 28-metrowej ramy drewnianej aż po newralgiczne węzły

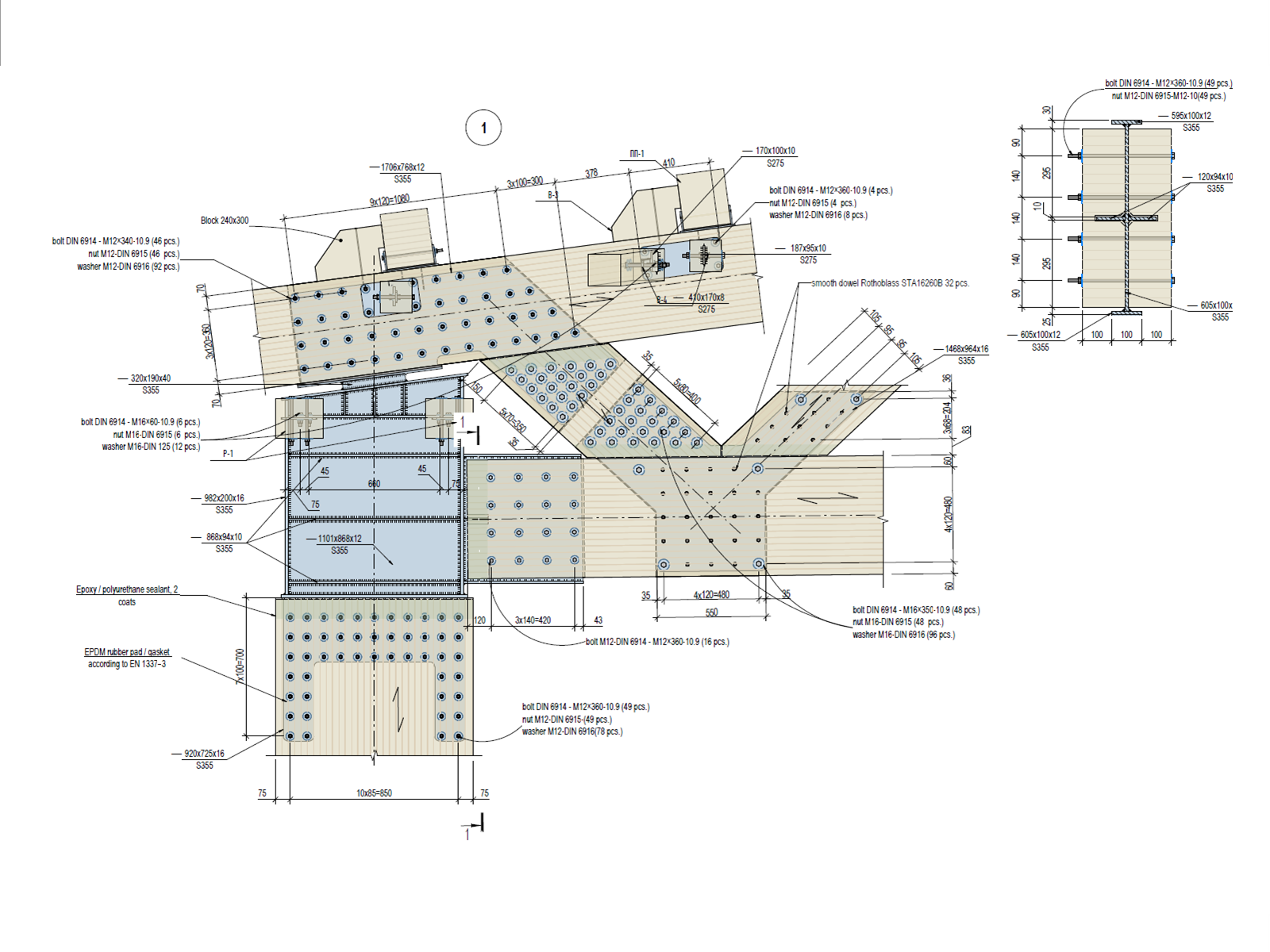

Hala produkcyjna musiała rozpiąć się na 28,0 m przy rozstawie ram 7,2 m, aby pomieścić duże maszyny do obróbki drewna, a wszystko to podparte słupami z drewna klejonego warstwowo i dźwigarami dachowymi typu kratownicowego. Prawdziwa trudność leżała w silnie obciążonych połączeniach okapowych (podporowych): weryfikacja zarówno ogólnej stateczności konstrukcji o dużej rozpiętości, jak i lokalnego stanu naprężenia w tych newralgicznych węzłach jest bardzo trudna do wiarygodnego przeprowadzenia za pomocą uproszczonych obliczeń ręcznych. Projekt musiał również uwzględniać wylewane na mokro fundamenty pojedyncze oraz podłoże gruntowe, więc ścieżka obciążeń od dachu do gruntu musiała zostać ujęta w jednej spójnej analizie, której mogły zaufać organy kontrolne.

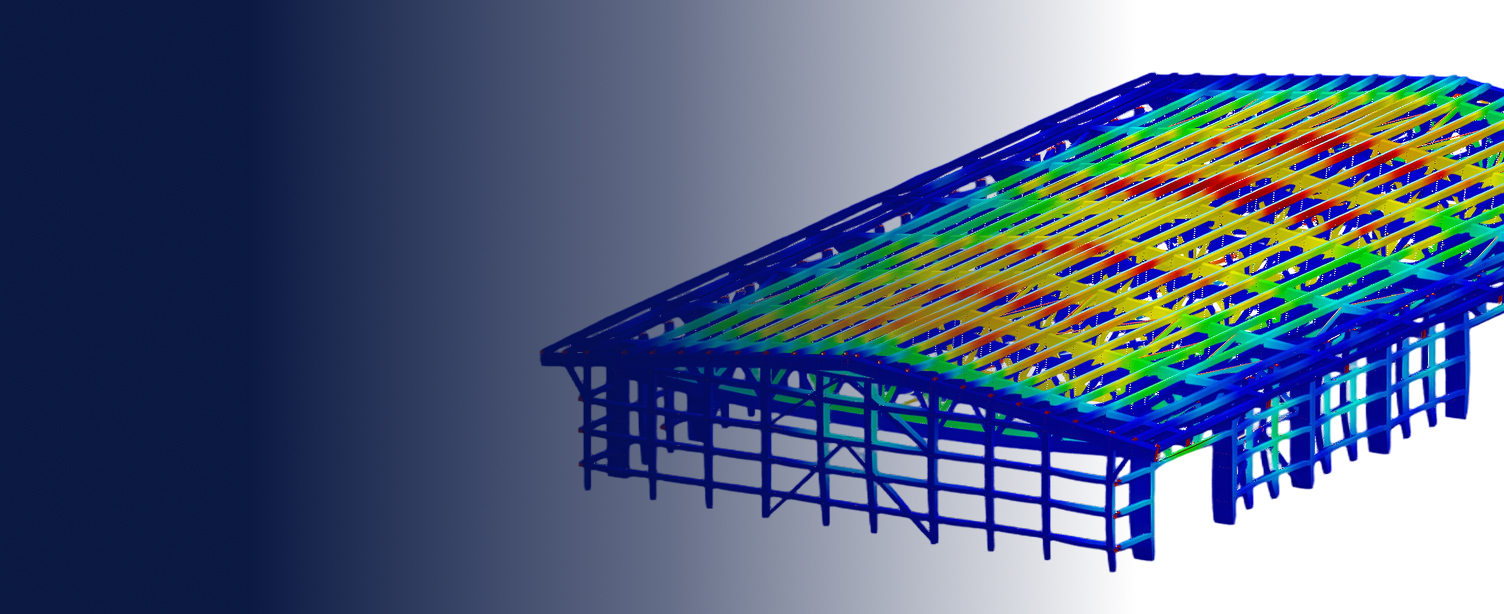

Jeden model MES od dźwigara dachowego do podłoża gruntowego

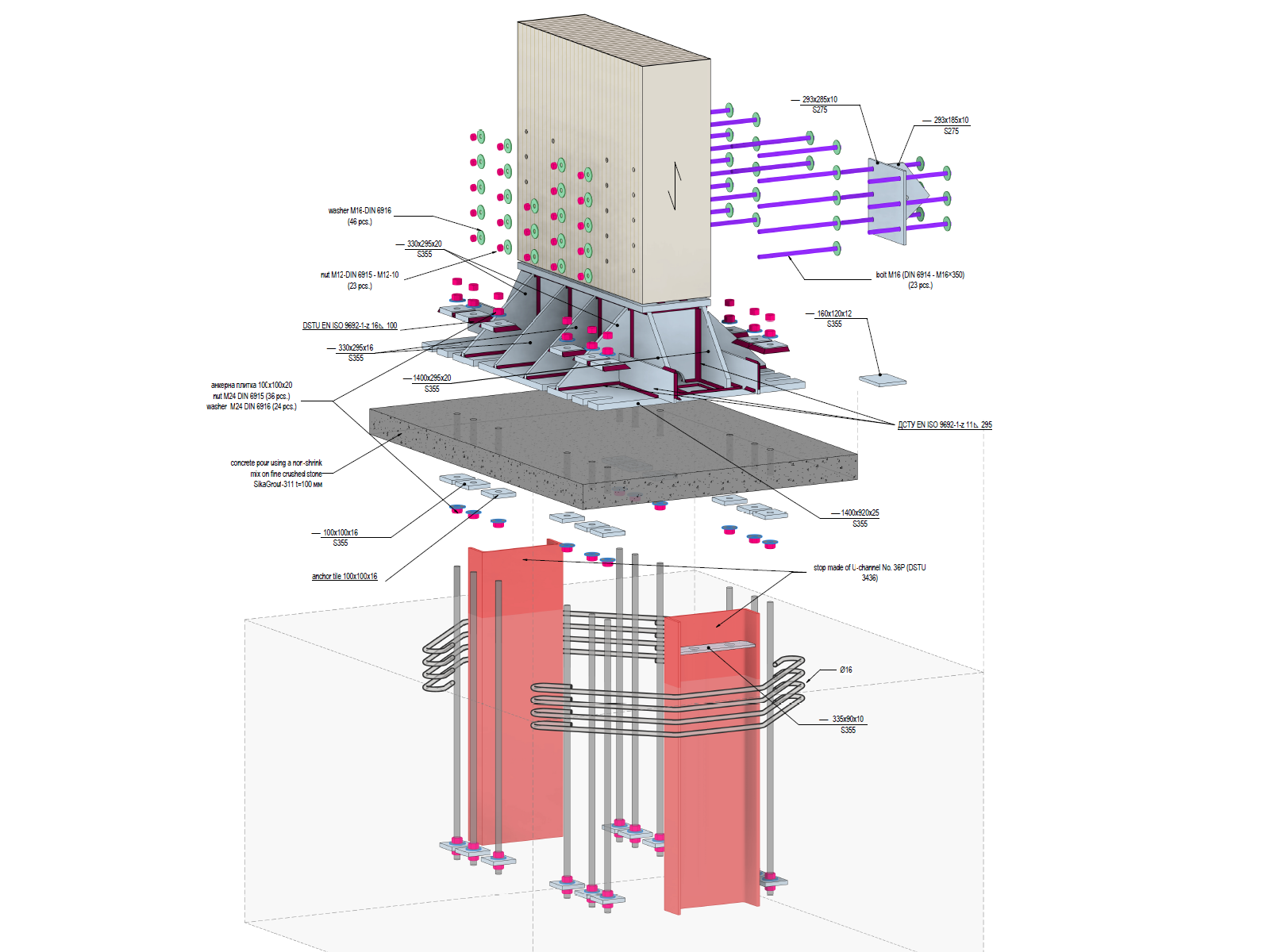

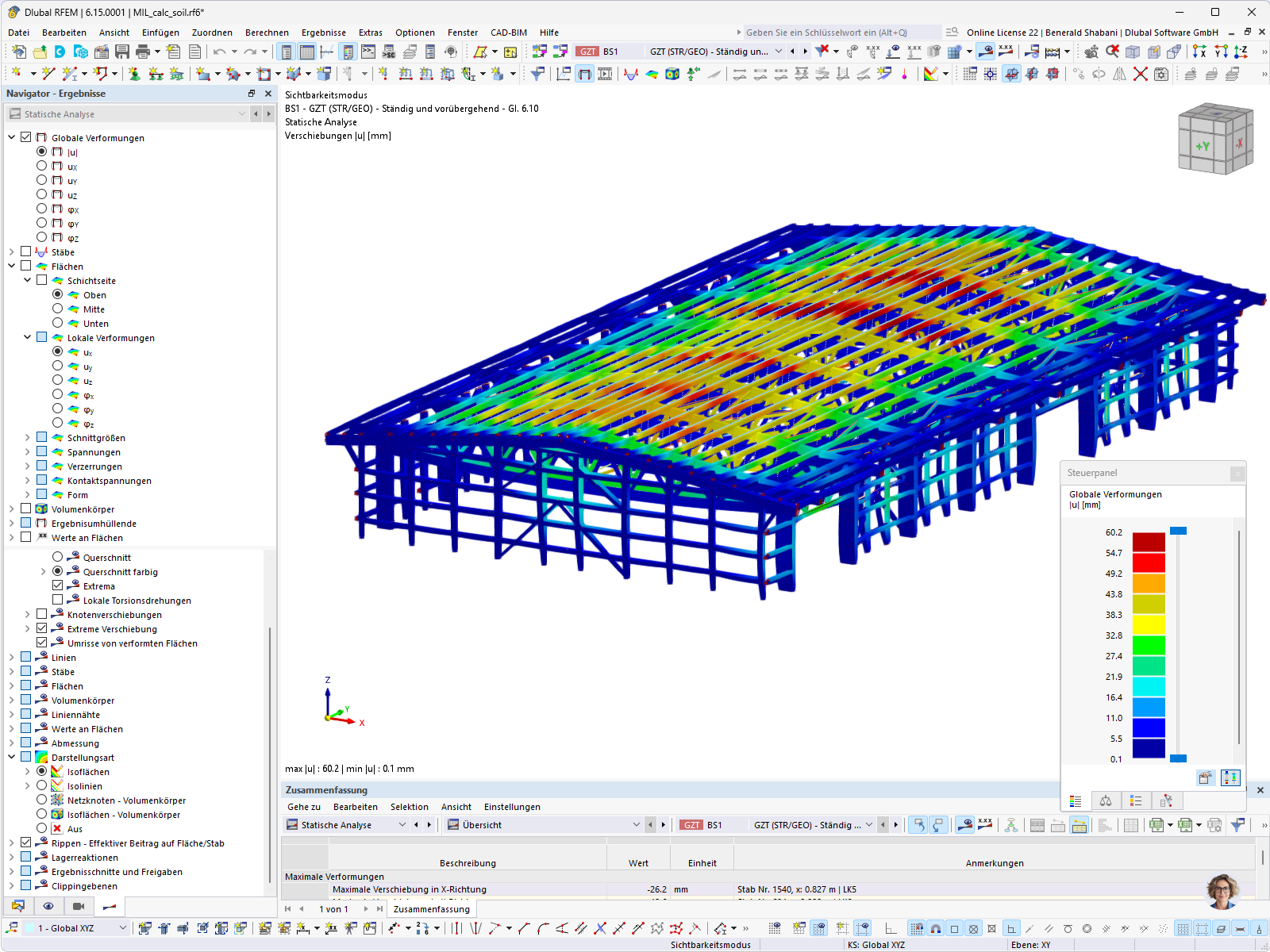

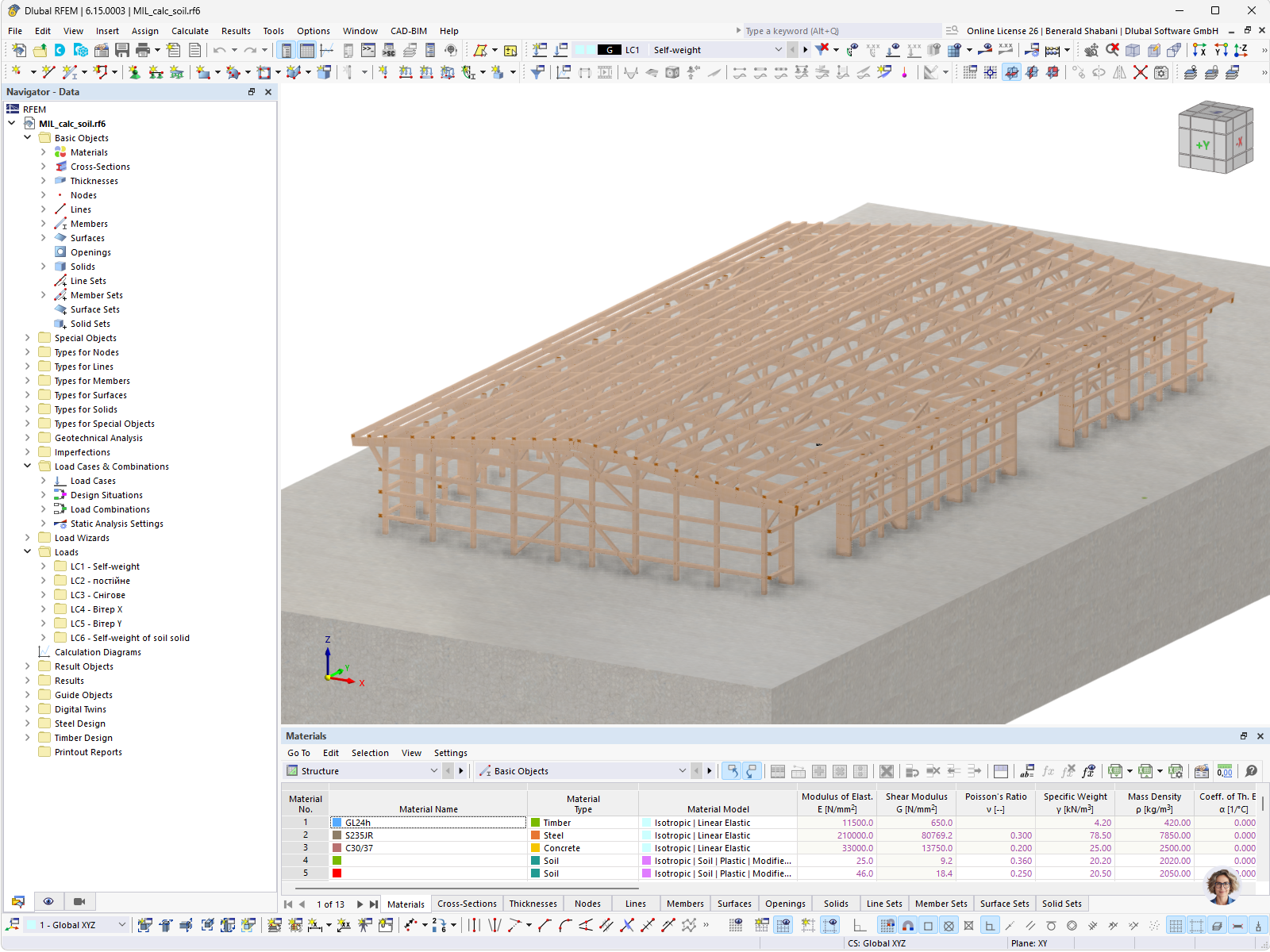

RFEM umożliwił Dmytro Matiushence zbudowanie całej hali jako jednego modelu elementów skończonych, dokładnie odwzorowując elementy kratownicy o dużej rozpiętości i wymagające połączenia okapowe, jednocześnie przeprowadzając weryfikację normową zgodnie z Eurokodem 5. Elastyczność modelu MES pozwoliła połączyć ramę z drewna klejonego warstwowo, fundamenty żelbetowe i podłoże gruntowe w jednym środowisku: fundamenty pojedyncze zamodelowano jako beton wylewany na mokro, a grunt odwzorowano za pomocą rozszerzenia Analiza geotechniczna. Dzięki współpracy rozszerzeń do wymiarowania drewna, stali i geotechniki w tym samym modelu, zarówno stateczność globalna, jak i lokalny stan naprężenia w newralgicznych węzłach mogły być sprawdzane z pewnością, co w innym przypadku byłoby bardzo trudne do wiarygodnego osiągnięcia.
Zalety korzystania z oprogramowania Dlubal
- Elastyczne modelowanie MES dla złożonej geometrii drewnianej – łukowe ramy z drewna klejonego, dźwigary kratownicowe i panele CLT mogą być modelowane swobodnie, przy jednoczesnym otrzymywaniu wiarygodnej weryfikacji według Eurokodu 5.
- Prawdziwe modelowanie hybrydowe w jednym pliku – drewno, stal i żelbet są połączone w jednym modelu, z uwzględnieniem podłoża gruntowego dzięki rozszerzeniu Analiza geotechniczna.
- Automatyczna optymalizacja przekroju – rozszerzenie do wymiarowania drewna optymalizuje przekroje automatycznie, oszczędzając znaczną ilość czasu przy elementach o dużej rozpiętości.
- Gotowe do użycia raporty – wysokiej jakości, informatywny wydruk, który nie wymaga dodatkowego opracowania przez inżyniera konstruktora przed złożeniem.
