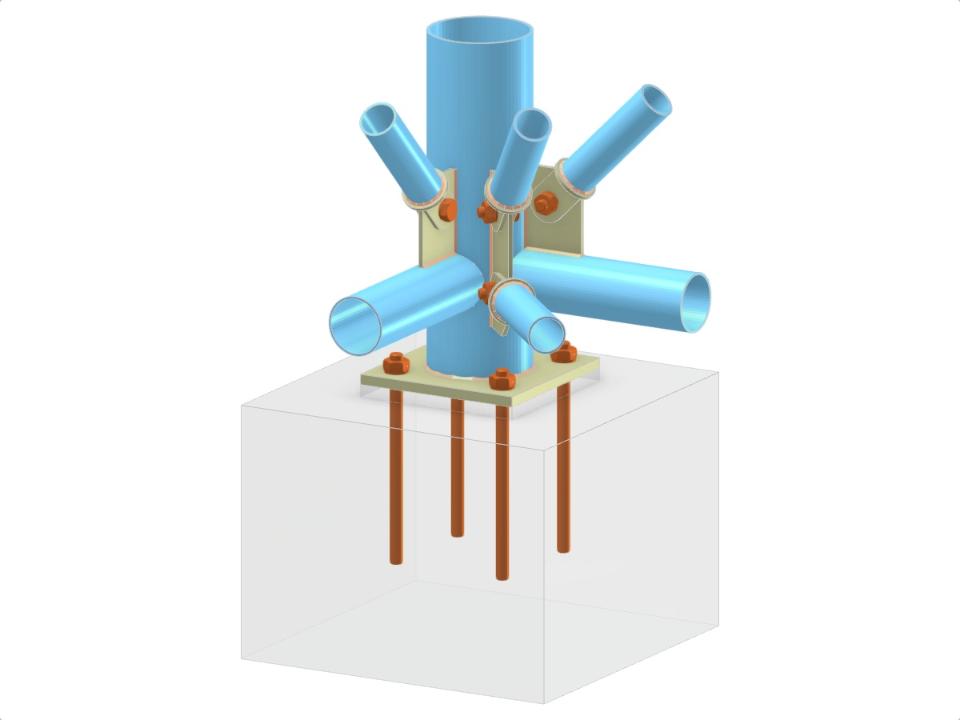

Модель представляет соединение колонны с основанием, в которой круглая полая колонна (CHS) соединена с тремя CHS диагоналями и тремя CHS горизонтальными элементами вертикальной раскосной системы. Диагонали закреплены на фасонных пластинах с помощью стальных пластин с двойными язычками; горизонтальные элементы приварены непосредственно к колонне. Колонна закреплена на бетонном основании через прямоугольную базовую пластину и четыре анкерных болта.
Теги
Основание колонны, CHS колонна, Четыре CHS диагонали, Два CHS горизонтальных элемента, Базовая пластина, Фасонные пластины, Соединительные пластины с язычками, Болтовое соединение диагоналей, Сварка горизонтальных элементов, Анкерное крепление
Мета заголовок
Соединение основания колонны с диагоналями и сборкой пластин | 5819
База колонны с диагоналями и горизонталями вертикальной связи
| Количество узлов | 8 |
| Количество линий | 7 |
| Количество стержней | 7 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,108 t |
| Размеры (метрические) | 1,000 x 0,750 x 1,000 m |
| Размеры (имперские) | 3.28 x 2.46 x 3.28 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
