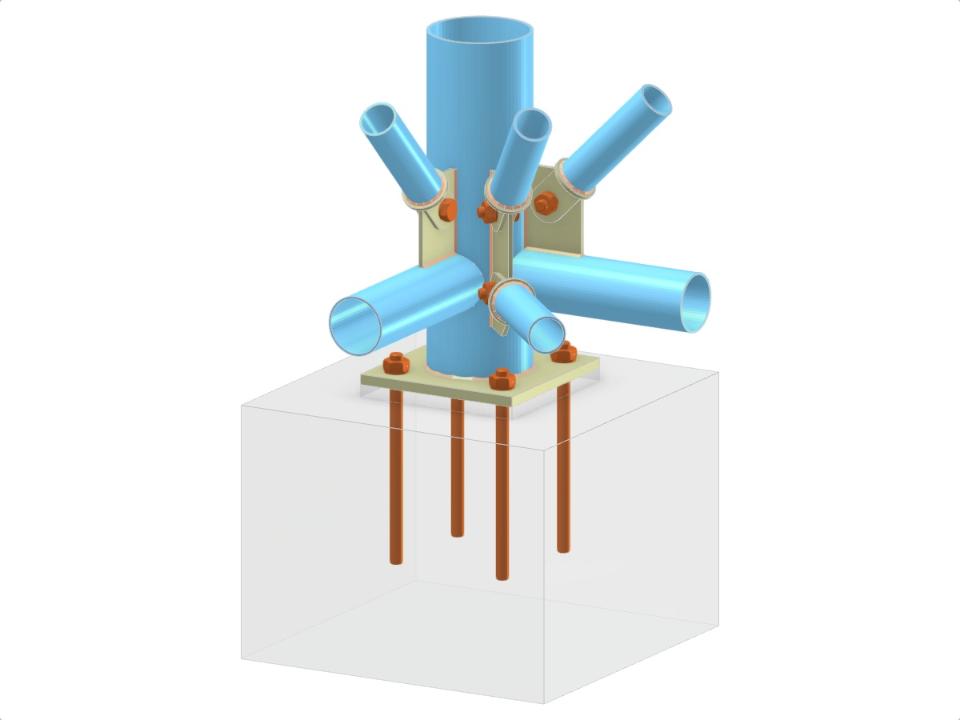

Dieses Modell zeigt eine Stützenfußverbindung mit einer Stütze mit kreisförmigem Hohlprofil (KHP) mit drei KHP-Diagonalen und drei KHP-Horizontalen als vertikale Ausfachung. Die Diagonalen sind über doppelte Zungenverbindungsplatten mit den Knotenblechen verschraubt; die Horizontalen sind direkt mit der Stütze verschweißt. Die Stütze ist über eine rechteckige Fußplatte und vier Ankerbolzen im Betonfuß verankert.
Tags
Stützenfuß, KHP-Stütze, Vier KHP-Diagonalen, Zwei KHP-Horizontalen, Fußplatte, Knotenbleche, Verbundene Zungenbleche, Verschraubte Diagonalen, Geschweißte Horizontalen, Verankerung
Meta-Titel
Stützenfußverbindung mit Diagonalen und Plattenaufbauten | 5819
Stützenfuß mit Diagonalen und Horizontalen der vertikalen Ausfachung
| Anzahl Knoten | 8 |
| Anzahl Linien | 7 |
| Anzahl Stäbe | 7 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,108 t |
| Abmessungen (metrisch) | 1,000 x 0,750 x 1,000 m |
| Abmessungen (imperial) | 3.28 x 2.46 x 3.28 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
