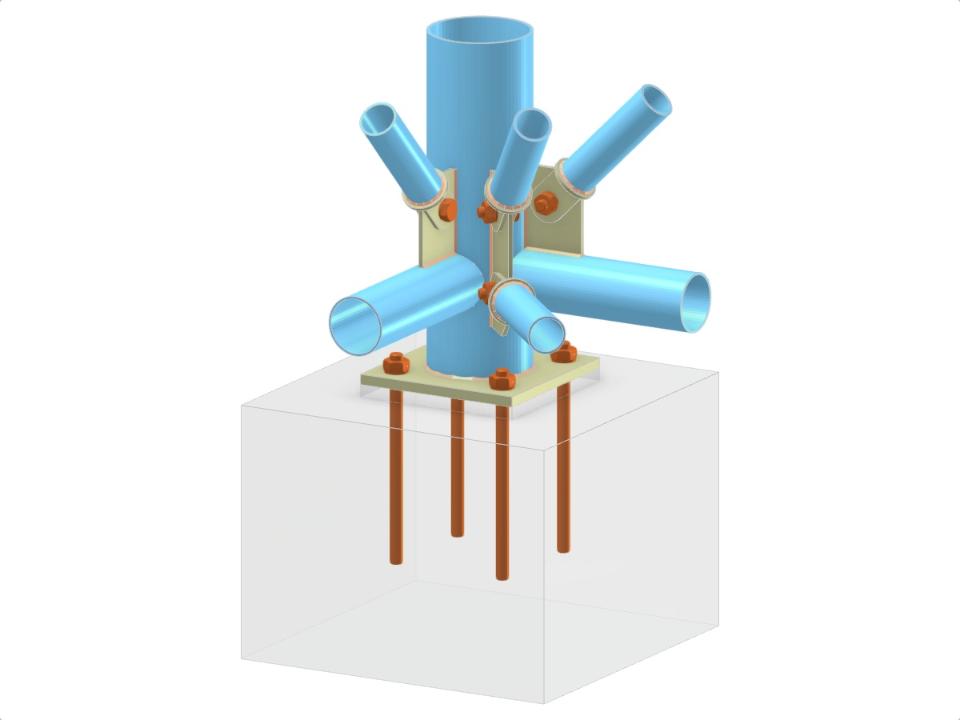

Tento model představuje spoj základové patky sloupu s kruhovým dutým profilem (CHS) se třemi diagonálami CHS a třemi horizontálními prvky CHS vertikálního ztužení. Diagonály jsou přišroubovány k přípojným plechům pomocí dvojitých spojovacích plechů; horizontální prvky jsou přivařeny přímo ke sloupu. Sloup je ukotven k betonové základně pomocí obdélníkové patní desky a čtyř kotevních šroubů.
Tagy
Spoj základové patky sloupu, sloup CHS,
Meta Title
Spoj základové patky sloupu s diagonálami a deskovými sestavami | 5819
Základová patka s diagonálami a horizontálami vertikálního ztužení
| Počet uzlů | 8 |
| Počet linií | 7 |
| Počet prutů | 7 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,108 t |
| Rozměry (metrické) | 1,000 x 0,750 x 1,000 m |
| Rozměry (imperiální) | 3.28 x 2.46 x 3.28 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
