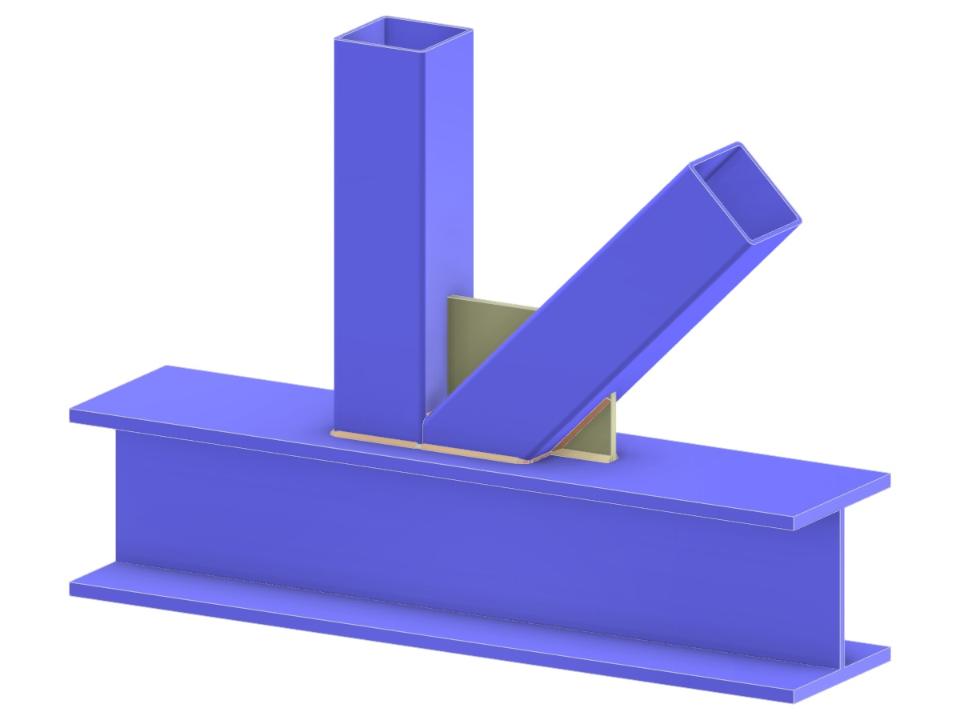

В данной модели представлена ферма с диагональными и вертикальными соединениями с поясом, включающая элемент жёсткости с пазом и сварные соединения. Она спроектирована с использованием конфигурации N-образного узла с полыми поперечными сечениями. Профили SHS соединены с H-профилем, демонстрируя сложное решение сварного соединения.
Узловая ферма N-типа | Соединение раскоса и стойки с поясом через фасонку
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,088 t |
| Размеры (метрические) | 0,960 x 0,580 x 0,000 m |
| Размеры (имперские) | 3.15 x 1.9 x 0 feet |
