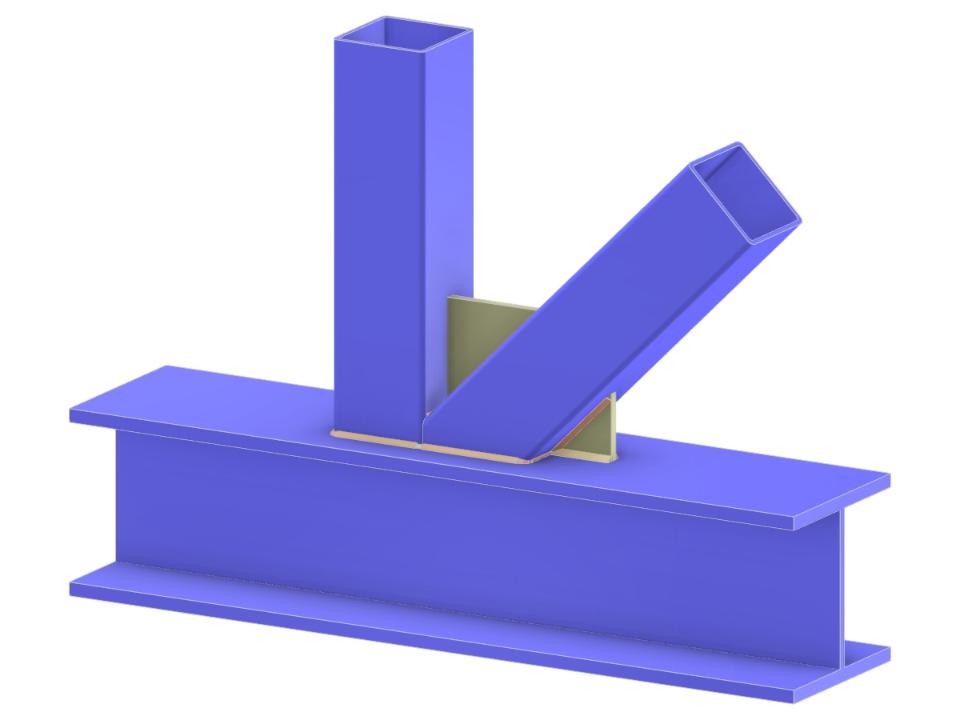

Questo modello presenta una capriata con collegamenti diagonali e verticali al corrente, che incorpora un irrigidimento intagliato e giunti saldati. È progettato utilizzando una configurazione con giunto a N con sezioni trasversali cave. I profili SHS sono collegati a un profilo H, mostrando una complessa soluzione di giunto saldato.
Nodo a N di Capriata | Collegamento Diagonale e Verticale a Corrente con Piastra di Nodo
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,088 t |
| Dimensioni (metriche) | 0,960 x 0,580 x 0,000 m |
| Dimensioni (imperiali) | 3.15 x 1.9 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
