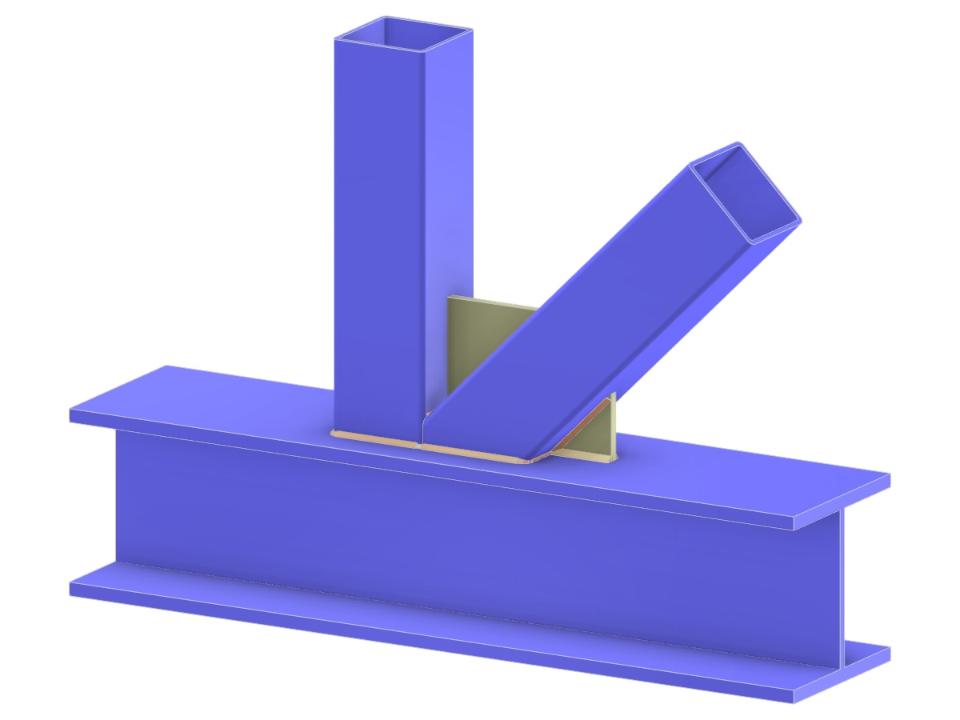

Este modelo presenta una cercha con conexiones diagonales y verticales al cordón, incorporando un rigidizador entallado y uniones soldadas. Está diseñado utilizando una configuración de junta en N con secciones transversales huecas. Perfiles SHS se conectan a un perfil H, mostrando una solución compleja de unión soldada.
Cercha en N | Unión de Diagonal y Vertical a Cuerda con Cartela
| Número de nudos | 5 |
| Número de líneas | 4 |
| Número de barras | 4 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,088 t |
| Dimensiones (métricas) | 0,960 x 0,580 x 0,000 m |
| Dimensiones (imperiales) | 3.15 x 1.9 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
