Террасный жилой дом в Киях – железобетонная плита перекрытия

Студенческая модель монолитной железобетонной плиты перекрытия террасного жилого дома в Праге, созданная в программе RFEM 6 для освоения продвинутых функций анализа конструкций.

Автор	Petr Stuchlík
Университет	ЧВУТ \| Строительный факультет, Чешская Республика

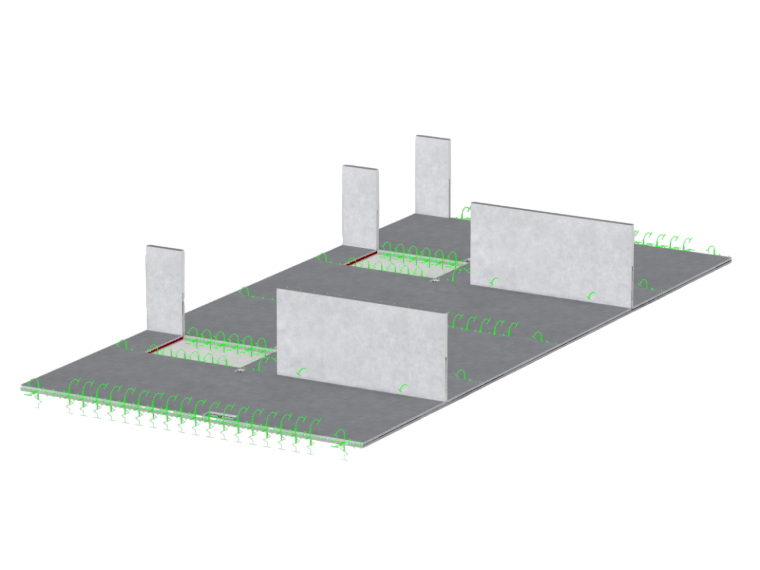

Монолитное железобетонное жилое здание в Праге с террасной конструкцией и двумя надземными этажами.

Жилой дом Кие, конструкция

Конструкция и модель

Объектом проекта является новое строительство террасного многоквартирного жилого дома в Праге 14 – Кийе с несущей конструкцией 28,6 × 12,55 м. Комбинированная система монолитных стен, колонн и перемычек запроектирована из бетона C30/37 с арматурой B500B. В программе RFEM 6 была смоделирована плита перекрытия над 2-м этажом толщиной 200 мм как 2D элемент с односторонним опиранием, при этом модель достоверно отражает пространственное взаимодействие с вертикальными несущими элементами, проемами и лестничными шахтами.

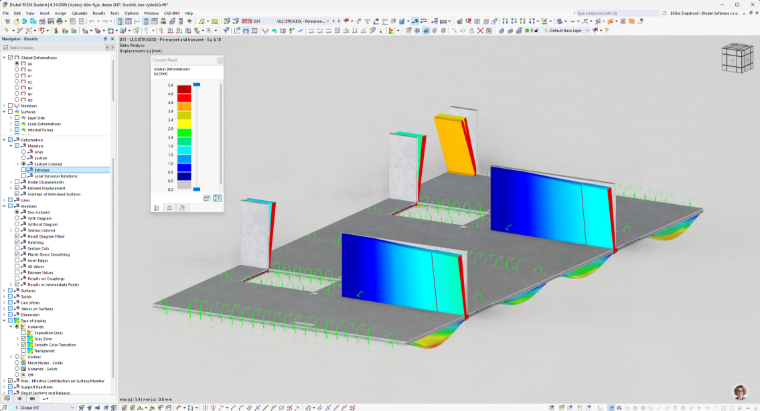

Модель железобетонной плиты перекрытия террасного жилого дома в RFEM 6, включающая анализ внутренних сил и расчет армирования по Еврокодам.

Железобетонная плита жилого дома в Праге

Нагрузки и результаты расчета

Нагрузки были определены в соответствии с Еврокодами и включают постоянные и временные нагрузки, эквивалентную распределенную нагрузку от перегородок и линейные нагрузки от наружного ограждения. Результаты расчета служат для подбора арматуры по предельному состоянию по несущей способности (ПСНС) и для проверки прогибов по предельному состоянию по пригодности к эксплуатации (ПНС) с учетом ползучести и трещин.

Студенческая работа, включенная в конкурс Dlubal Talent ČVUT 2026

;
