Edificio residenziale con terrazza a Kyje – Tavola del solaio in calcestruzzo armato

Modello studentesco di una soletta monolitica in cemento armato di un edificio residenziale a terrazze a Praga, creato nel programma RFEM 6 al fine di acquisire le funzioni avanzate dell'analisi strutturale.

Autore	Petr Stuchlík
Università	ČVUT \| Facoltà Strutturale, Repubblica Ceca

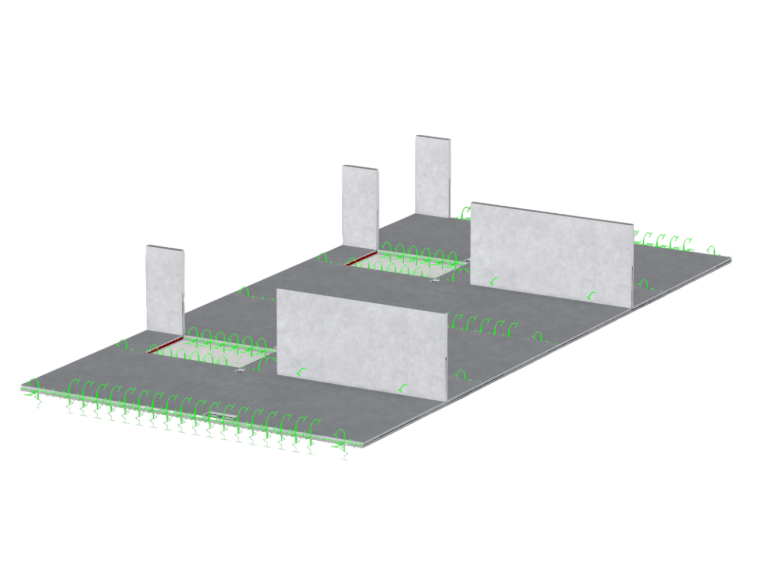

Palazzo residenziale monolitico in cemento armato a Praga con struttura a terrazza e due piani fuori terra.

Condominio Kyje, Struttura

Struttura e modello

L'oggetto del progetto è la nuova costruzione di un edificio residenziale a terrazze a Praga 14 – Kyje con una struttura portante di 28,6 × 12,55 m. Il sistema combinato di pareti monolitiche, colonne e travi emergenti è progettato in calcestruzzo C30/37 con armatura B500B. In RFEM 6 è stato modellato il solaio inferiore sopra il 2° piano superiore di spessore 200 mm come elemento 2D a travatura unidirezionale, in cui il modello riproduce fedelmente l’interazione spaziale con gli elementi portanti verticali, le aperture e i vani scala.

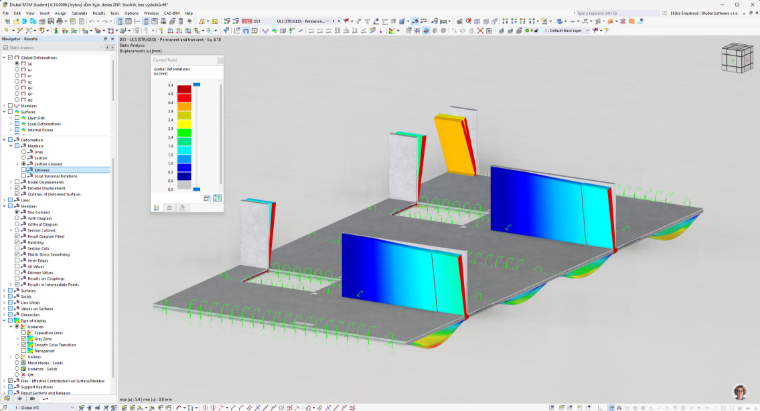

Modello di soletta in calcestruzzo armato del terrazzo di un edificio residenziale in RFEM 6, comprendente l'analisi delle forze interne e il dimensionamento dell'armatura secondo gli Eurocodici.

Calcestruzzo armato Tavola bytového domu v Praze

Carichi e risultati dell’analisi

I carichi sono stati determinati secondo gli Eurocodici e includono carichi permanenti e variabili, il carico superficiale sostitutivo delle pareti divisorie e i carichi lineari dell’involucro esterno. I risultati dell'analisi servono per il dimensionamento dell'armatura allo stato limite ultimo (SLU) e per la verifica delle deformazioni allo stato limite di esercizio (SLE) considerando viscosità e fessure.

Lavoro studentesco selezionato per il concorso Dlubal Talent ČVUT 2026

;
