Edifício de apartamentos em terraço em Kyje – laje de pavimento em betão armado

Modelo estudantil de laje de piso monolítica de concreto armado de um edifício residencial com terraço em Praga, criado no software RFEM 6 com o objetivo de dominar as funções avançadas de análise estrutural.

Autor	Petr Stuchlík
Universidade	ČVUT \| Faculdade de Engenharia Civil, República Tcheca

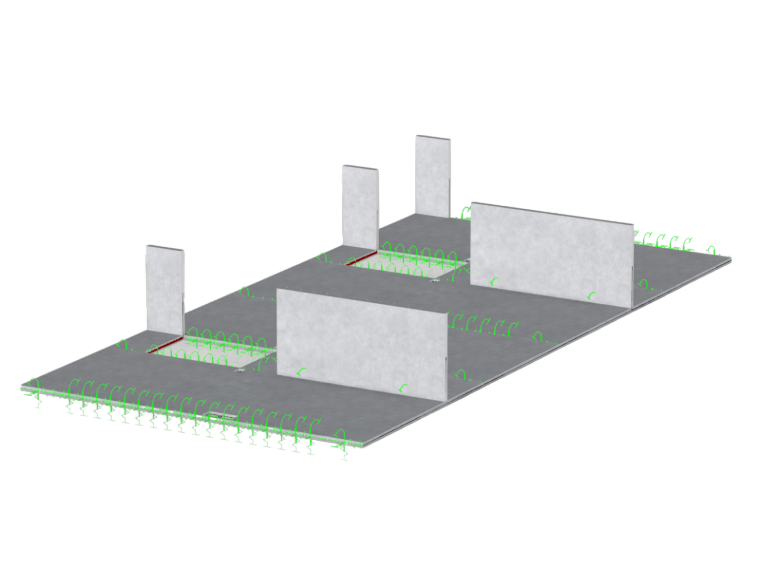

Edifício residencial monolítico de concreto armado em Praga, com estrutura de terraço e dois pavimentos acima do solo.

Edifício Residencial Kyje, Estrutura

Estrutura e modelo

O objeto do projeto é a construção nova de um edifício residencial em socalcos em Praga 14 – Kyje, com uma estrutura portante de 28,6 × 12,55 m. O sistema combinado de paredes monolíticas, pilares e vigas de pavimento é projetado em betão C30/37 com reforço B500B. No programa RFEM 6, foi modelada a laje de pavimento sobre o 2.º piso, com 200 mm de espessura, como um elemento 2D com flexão unidirecional, sendo que o modelo capta fielmente a interação espacial com os elementos portantes verticais, aberturas e vãos de escada.

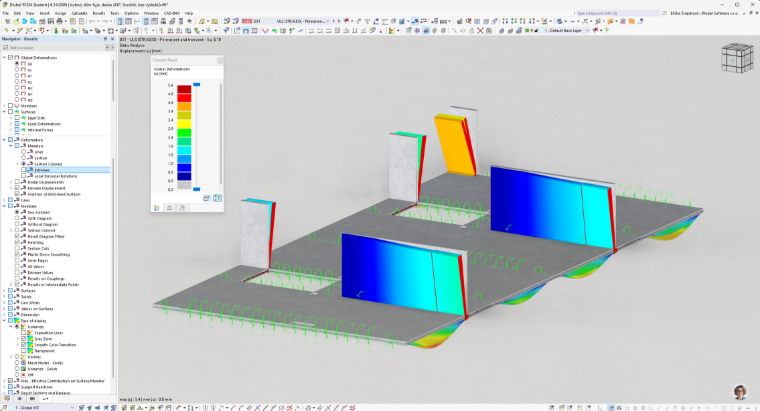

Modelo de laje de betão armado de um edifício de apartamentos com terraço no RFEM 6, incluindo análise de esforços internos e dimensionamento de armaduras de acordo com os Eurocódigos.

Laje de betão armado de um edifício residencial em Praga

Cargas e resultados da análise

As cargas foram determinadas de acordo com os Eurocódigos e incluem cargas permanentes e variáveis, cargas de superfície equivalentes de divisórias e cargas lineares da envolvente exterior. Os resultados da análise servem para o dimensionamento do reforço no estado limite último (ELU) e para a verificação das flechas no estado limite de utilização (ELS), considerando a fluência e as fendas.

Trabalho de estudante submetido no concurso Dlubal Talent ČVUT 2026

;
