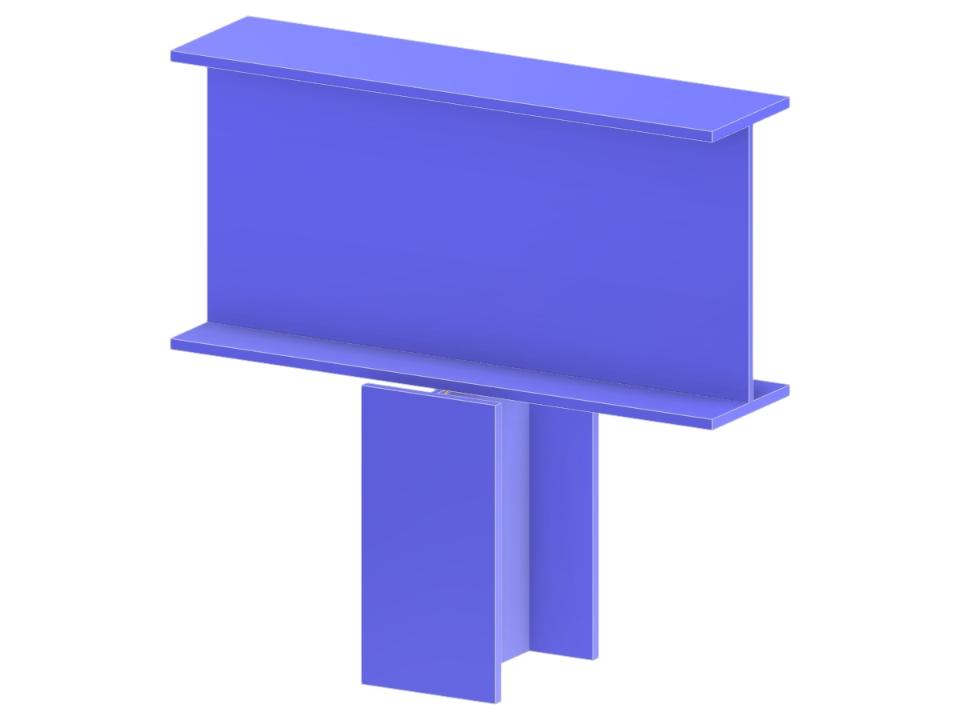

Este modelo ilustra a ligação estrutural entre uma coluna e uma viga contínua com uma flange soldada e uma ligação articulada na coluna. Esses projetos são comuns na construção em aço para acomodar de forma eficiente a transferência de cargas, ao mesmo tempo que permitem alguma flexibilidade de rotação na ligação. O modelo auxilia na análise de forças e momentos nesses elementos, possibilitando a otimização da integridade estrutural e do projeto da ligação.
Ligação soldada da coluna à mesa da viga
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,043 t |
| Dimensões (métricas) | 0,640 x 0,470 x 0,000 m |
| Dimensões (imperiais) | 2.1 x 1.54 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
