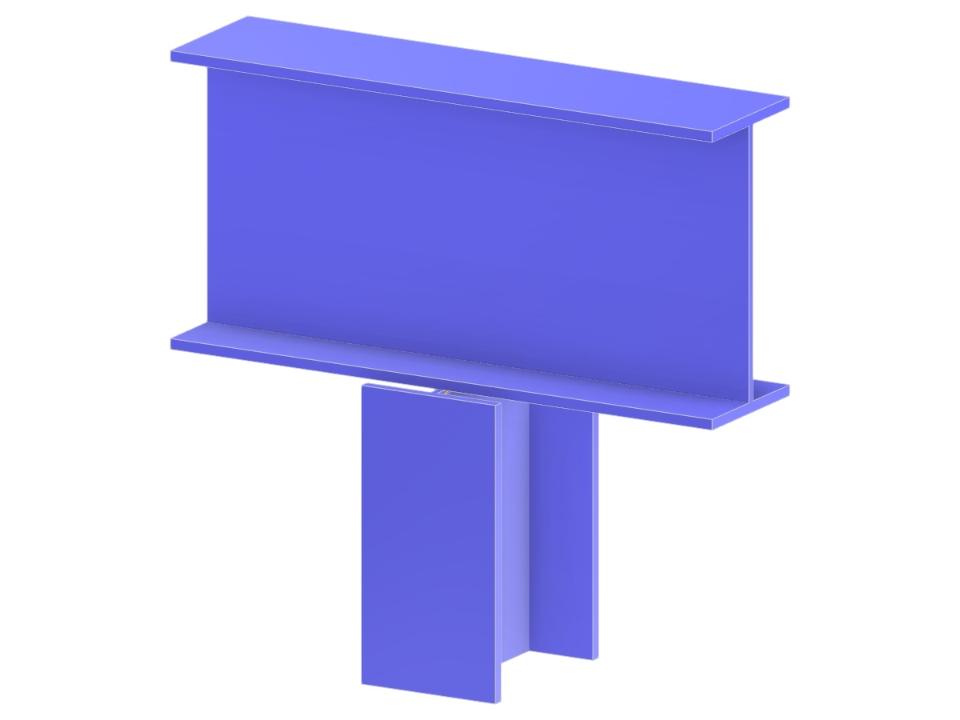

Tento model ilustruje konstrukční spojení mezi sloupem a průběžným nosníkem se svařovanou přírubou a kloubovým připojením ke sloupu. Taková řešení jsou běžná v ocelových konstrukcích, protože umožňují efektivní přenos zatížení a zároveň určitou volnost rotace v místě spoje. Model pomáhá analyzovat síly a momenty v těchto prvcích, což umožňuje optimalizaci statické integrity a návrhu spoje.
Svařované spojení sloupu s přírubou nosníku
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,043 t |
| Rozměry (metrické) | 0,640 x 0,470 x 0,000 m |
| Rozměry (imperiální) | 2.1 x 1.54 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
