Ce modèle illustre la liaison structurelle entre un poteau et une poutre continue avec une semelle soudée et une liaison articulée au poteau. De telles conceptions sont courantes dans la construction métallique afin d’assurer un transfert des charges efficace tout en permettant une certaine flexibilité en rotation au niveau de l’assemblage. Le modèle aide à analyser les efforts et les moments dans ces éléments, ce qui permet d’optimiser l’intégrité structurelle et la conception de la liaison.

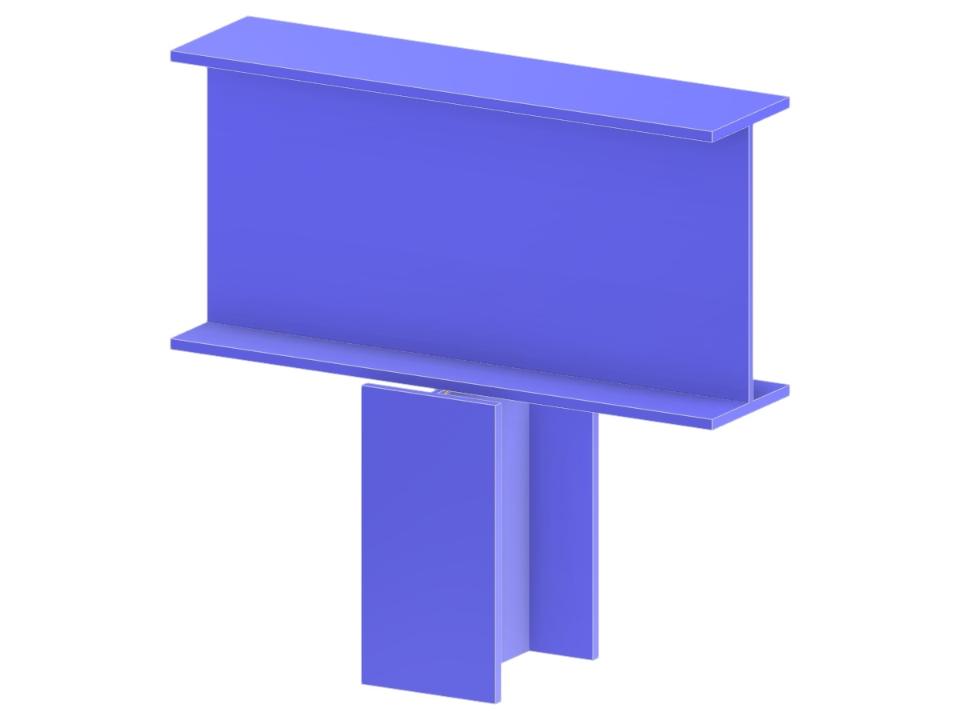

Connexion soudée entre poteau et semelle de poutre
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,043 t |
| Dimensions (métriques) | 0,640 x 0,470 x 0,000 m |
| Dimensions (impériales) | 2.1 x 1.54 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
