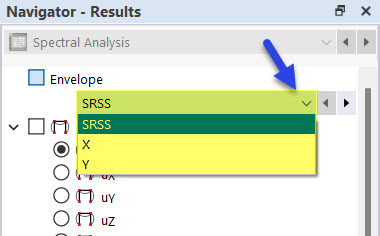

Com as configurações padrão, são apresentados os resultados da envolvente, bem como das direções globais X, Y e Z às quais atribuiu um Espectro de resposta. Estas opções estão disponíveis para seleção na parte superior da lista do navegador (ver também a imagem Selecionar envolvente ou direção ), permitindo assim controlar a apresentação dos resultados de acordo com as suas necessidades.
SRSS – Regra da raiz quadrada da soma dos quadrados
Num caso de carga, a designação do resultado identifica o tipo de envolvente da seguinte forma:
| Designação | Tipo de resultado |
|---|---|
| SRSS | Envolvente total X, Y, Z |
| X | Envolvente de todos os modos próprios em X |
| Y | Envolvente de todos os modos próprios em Y |
| Z | Envolvente de todos os modos próprios em Z |
| X, modo próprio n | Envolvente do n-ésimo modo próprio em X |
| Y, modo próprio n | Envolvente do n-ésimo modo próprio em Y |
| Z, modo próprio n | Envolvente do n-ésimo modo próprio em Z |

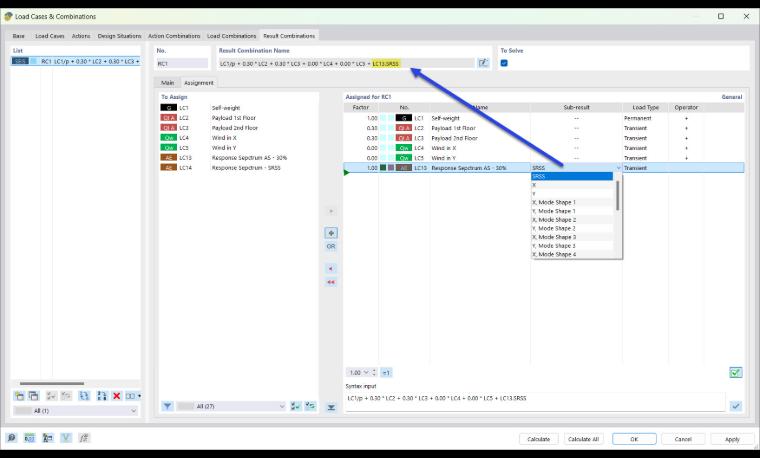

Se tiver definido no diálogo Casos de carga e combinações que devem ser apresentados resultados parciais para casos de carga ou combinações de resultados, estes resultados também estão disponíveis para seleção, tanto para os casos de carga como para os casos de carga utilizados na CR.
A designação do resultado é composta pelo número do caso de carga e pelos respetivos resultados parciais. Para o caso de carga 7 (CC7), por exemplo, é a seguinte:
| Designação | Tipo de resultado |
|---|---|
| CC7.SRSS | Envolvente total X, Y, Z |
| CC7.X | Envolvente de todos os modos próprios em X |
| CC7.Y | Envolvente de todos os modos próprios em Y |
| CC7.Z | Envolvente de todos os modos próprios em Z |
| CC7.X, modo próprio n | Envolvente do n-ésimo modo próprio em X |
| CC7.Y, modo próprio n | Envolvente do n-ésimo modo próprio em Y |
| CC7.Z, modo próprio n | Envolvente do n-ésimo modo próprio em Z |
Soma à escala (100 % / 30 % ou 100 % / 40 %)
Num caso de carga, a designação do resultado identifica o tipo de envolvente da seguinte forma:
| Designação | Tipo de resultado |
|---|---|
| Somas à escala | Envolvente total |
| X 100 % ❘ Y 30 % ❘ Z 30 % | Envolvente fatorizada de todos os modos próprios em X (100 %), Y (30 %) e Z (30 %) |
| X 30 % ❘ Y 100 % ❘ Z 30 % | Envolvente fatorizada de todos os modos próprios em X (30 %), Y (100 %) e Z (30 %) |
| X | Envolvente de todos os modos próprios em X (100 %) |
| Y | Envolvente de todos os modos próprios em Y (100 %) |
| Z | Envolvente de todos os modos próprios em Z (100 %) |
| X, modo próprio n | Envolvente do n-ésimo modo próprio em X |
| Y, modo próprio n | Envolvente do n-ésimo modo próprio em Y |
| Z, modo próprio n | Envolvente do n-ésimo modo próprio em Z |
Numa combinação de resultados, a designação do resultado é composta pelo número do caso de carga e pelos respetivos resultados parciais. Para o caso de carga 7 (CC7), por exemplo, é a seguinte:
| Designação | Tipo de resultado |
|---|---|
| CC7.Somas à escala | Envolvente total |
| CC7.SSX | Envolvente fatorizada de todos os modos próprios em X (100 %), Y (30 %) e Z (30 %) |
| CC7.SSY | Envolvente fatorizada de todos os modos próprios em X (30 %), Y (100 %) e Z (30 %) |
| CC7.SSZ | Envolvente fatorizada de todos os modos próprios em X (30 %), Y (30 %) e Z (100 %) |
| CC7.X | Envolvente de todos os modos próprios em X (100 %) |
| CC7.Y | Envolvente de todos os modos próprios em Y (100 %) |
| CC7.Z | Envolvente de todos os modos próprios em Z (100 %) |
| CC7.X, modo próprio n | Envolvente do n-ésimo modo próprio em X |
| CC7.Y, modo próprio n | Envolvente do n-ésimo modo próprio em Y |
| CC7.Z, modo próprio n | Envolvente do n-ésimo modo próprio em Z |
Soma absoluta
Num caso de carga, a designação do resultado identifica o tipo de envolvente da seguinte forma:
| Designação | Tipo de resultado |
|---|---|
| Soma absoluta | Envolvente total X, Y, Z |
| X | Envolvente de todos os modos próprios em X |
| Y | Envolvente de todos os modos próprios em Y |
| Z | Envolvente de todos os modos próprios em Z |
| X, modo próprio n | Envolvente do n-ésimo modo próprio em X |
| Y, modo próprio n | Envolvente do n-ésimo modo próprio em Y |
| Z, modo próprio n | Envolvente do n-ésimo modo próprio em Z |
Numa combinação de resultados, a designação do resultado é composta pelo número do caso de carga e pelos respetivos resultados parciais. Para o caso de carga 7 (CC7), por exemplo, é a seguinte:
| Designação | Tipo de resultado |
|---|---|
| CC7.SA | Envolvente total |
| CC7.X | Envolvente de todos os modos próprios em X |
| CC7.Y | Envolvente de todos os modos próprios em Y |
| CC7.Z | Envolvente de todos os modos próprios em Z |
| CC7.X, modo próprio n | Envolvente do n-ésimo modo próprio em X |
| CC7.Y, modo próprio n | Envolvente do n-ésimo modo próprio em Y |
| CC7.Z, modo próprio n | Envolvente do n-ésimo modo próprio em Z |

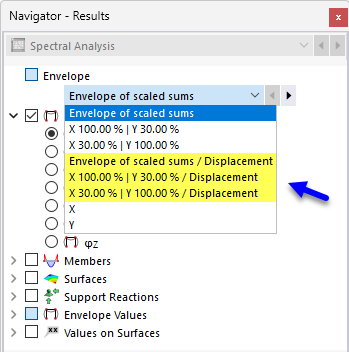

Resultados parciais com a designação adicional "Deslocamento"

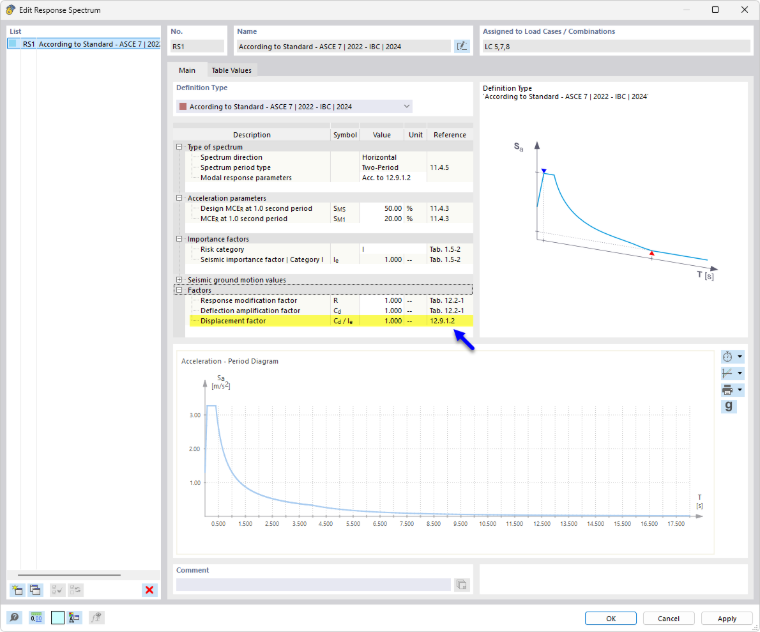

Num espectro de resposta com a Forma do espectro Espectro de dimensionamento, é gerado um novo conjunto de resultados parciais, associado à regra selecionada para a Combinação das componentes direcionais e que recebe a designação adicional Deslocamento. A categoria 'Fatores' no diálogo do espectro de resposta (ver imagem Definir coeficiente de comportamento de deslocamento) controla o coeficiente de deslocamento com o qual os resultados parciais são dimensionados e gerados como resultados adicionais com a designação 'Deslocamento'.
A definição do fator de deslocamento varia consoante a Norma selecionada para o módulo 'Análise dinâmica'. No diálogo do espectro de resposta, é indicada na coluna 'Referência' a secção na qual está definido o coeficiente de comportamento de deslocamento. Recomenda-se consultar esta secção na norma para obter uma melhor compreensão do cálculo do deslocamento sísmico.
