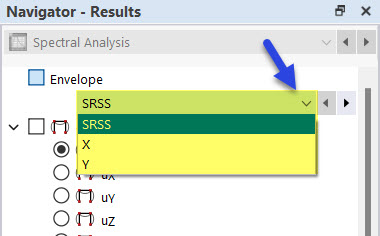

S výchozím nastavením se zobrazí výsledky obálky a globálních směrů X, Y a Z, kterým jste přiřadili Spektrum odezvy. Tyto možnosti jsou k dispozici v horní části seznamu navigátoru (viz také obrázek Výběr obálky nebo směru ), takže můžete odpovídajícím způsobem řídit zobrazení výsledků.
SRSS – pravidlo druhé odmocniny součtu čtverců
U zatěžovacího stavu označení výsledku pojmenovává typ obálky následovně:
| Označení | Typ výsledku |
|---|---|
| SRSS | Celková obálka X, Y, Z |
| X | Obálka všech vlastních tvarů v X |
| Y | Obálka všech vlastních tvarů v Y |
| Z | Obálka všech vlastních tvarů v Z |
| X, vlastní tvar n | Obálka n-tého vlastního tvaru v X |
| Y, vlastní tvar n | Obálka n-tého vlastního tvaru v Y |
| Z, vlastní tvar n | Obálka n-tého vlastního tvaru v Z |

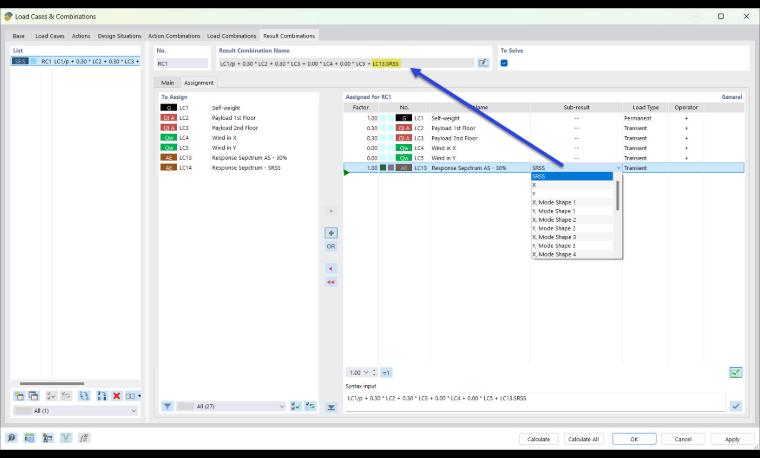

Pokud jste v dialogu Zatěžovací stavy a kombinace nastavili, že se mají zobrazovat dílčí výsledky pro zatěžovací stavy nebo kombinace výsledků, jsou tyto výsledky k dispozici také pro zatěžovací stavy nebo zatěžovací stavy použité v kombinaci výsledků.
Označení výsledku se skládá z čísla zatěžovacího stavu a příslušných dílčích výsledků. Pro zatěžovací stav 7 (ZS7) je to například následovně:
| Označení | Typ výsledku |
|---|---|
| ZS7.SRSS | Celková obálka X, Y, Z |
| ZS7.X | Obálka všech vlastních tvarů v X |
| ZS7.Y | Obálka všech vlastních tvarů v Y |
| ZS7.Z | Obálka všech vlastních tvarů v Z |
| ZS7.X, vlastní tvar n | Obálka n-tého vlastního tvaru v X |
| ZS7.Y, vlastní tvar n | Obálka n-tého vlastního tvaru v Y |
| ZS7.Z, vlastní tvar n | Obálka n-tého vlastního tvaru v Z |
Škálovaný součet (100 % / 30 % resp. 100 % / 40 %)
U zatěžovacího stavu označení výsledku pojmenovává typ obálky následovně:
| Označení | Typ výsledku |
|---|---|
| Škálované součty | Celková obálka |
| X 100 % ❘ Y 30 % ❘ Z 30 % | Faktorizovaná obálka všech vlastních tvarů v X (100 %), Y (30 %) a Z (30 %) |
| X 30 % ❘ Y 100 % ❘ Z 30 % | Faktorizovaná obálka všech vlastních tvarů v X (30 %), Y (100 %) a Z (30 %) |
| X | Obálka všech vlastních tvarů v X (100 %) |
| Y | Obálka všech vlastních tvarů v Y (100 %) |
| Z | Obálka všech vlastních tvarů v Z (100 %) |
| X, vlastní tvar n | Obálka n-tého vlastního tvaru v X |
| Y, vlastní tvar n | Obálka n-tého vlastního tvaru v Y |
| Z, vlastní tvar n | Obálka n-tého vlastního tvaru v Z |
U kombinace výsledků se označení výsledku skládá z čísla zatěžovacího stavu a příslušných dílčích výsledků. Pro zatěžovací stav 7 (ZS7) je to například následovně:
| Označení | Typ výsledku |
|---|---|
| ZS7.Škálované součty | Celková obálka |
| ZS7.SSX | Faktorizovaná obálka všech vlastních tvarů v X (100 %), Y (30 %) a Z (30 %) |
| ZS7.SSY | Faktorizovaná obálka všech vlastních tvarů v X (30 %), Y (100 %) a Z (30 %) |
| ZS7.SSZ | Faktorizovaná obálka všech vlastních tvarů v X (30 %), Y (30 %) a Z (100 %) |
| ZS7.X | Obálka všech vlastních tvarů v X (100 %) |
| ZS7.Y | Obálka všech vlastních tvarů v Y (100 %) |
| ZS7.Z | Obálka všech vlastních tvarů v Z (100 %) |
| ZS7.X, vlastní tvar n | Obálka n-tého vlastního tvaru v X |
| ZS7.Y, vlastní tvar n | Obálka n-tého vlastního tvaru v Y |
| ZS7.Z, vlastní tvar n | Obálka n-tého vlastního tvaru v Z |
Absolutní součet
U zatěžovacího stavu označení výsledku pojmenovává typ obálky následovně:
| Označení | Typ výsledku |
|---|---|
| Absolutní součet | Celková obálka X, Y, Z |
| X | Obálka všech vlastních tvarů v X |
| Y | Obálka všech vlastních tvarů v Y |
| Z | Obálka všech vlastních tvarů v Z |
| X, vlastní tvar n | Obálka n-tého vlastního tvaru v X |
| Y, vlastní tvar n | Obálka n-tého vlastního tvaru v Y |
| Z, vlastní tvar n | Obálka n-tého vlastního tvaru v Z |
U kombinace výsledků se označení výsledku skládá z čísla zatěžovacího stavu a příslušných dílčích výsledků. Pro zatěžovací stav 7 (ZS7) je to například následovně:
| Označení | Typ výsledku |
|---|---|
| ZS7.AS | Celková obálka |
| ZS7.X | Obálka všech vlastních tvarů v X |
| ZS7.Y | Obálka všech vlastních tvarů v Y |
| ZS7.Z | Obálka všech vlastních tvarů v Z |
| ZS7.X, vlastní tvar n | Obálka n-tého vlastního tvaru v X |
| ZS7.Y, vlastní tvar n | Obálka n-tého vlastního tvaru v Y |
| ZS7.Z, vlastní tvar n | Obálka n-tého vlastního tvaru v Z |

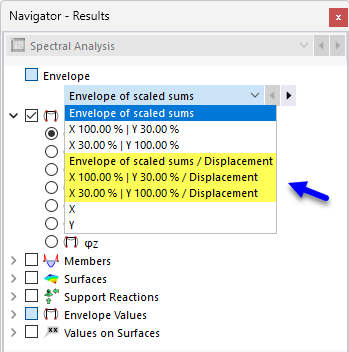

Dílčí výsledky s dodatkem „Posun“

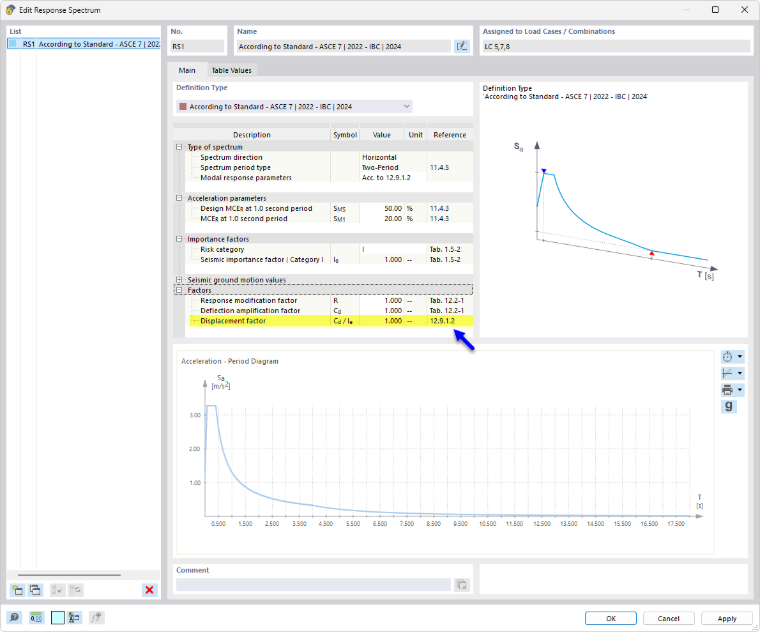

U spektra odezvy s Tvar spektra Návrhové spektrum se vygeneruje nová sada dílčích výsledků, která je spojena s vybraným pravidlem pro Kombinace směrových složek a obdrží doplňkové označení Posun. Kategorie 'Faktory' v dialogu spektra odezvy (viz obrázek Definice součinitele chování při posunu) řídí součinitel posunu, kterým se dílčí výsledky škálují a vytvářejí se jako další výsledky s označením 'Posun'.
Definice součinitele posunu se liší v závislosti na normě vybrané pro addon 'Dynamická analýza'. V dialogu spektra odezvy je ve sloupci 'Reference' uveden oddíl, ve kterém je součinitel chování při posunu uložen. Doporučuje se konzultovat tento oddíl v normě, abyste lépe porozuměli výpočtu seismického posunu.
