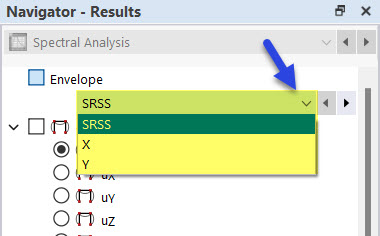

Con los ajustes estándar, se muestran los resultados de la envolvente, así como de las direcciones globales X, Y y Z a las que ha asignado un espectro de respuesta. Estas opciones están disponibles para su selección en la parte superior de la lista del navegador (consulte también la imagen Seleccionar envolvente o dirección ), para que pueda controlar la visualización de resultados en consecuencia.
SRSS – Regla de la raíz cuadrada de la suma de los cuadrados
En un caso de carga, la designación del resultado nombra el tipo de envolvente de la siguiente manera:
| Designación | Tipo de resultado |
|---|---|
| SRSS | Envolvente total X, Y, Z |
| X | Envolvente de todas las deformadas del modo en X |
| Y | Envolvente de todas las deformadas del modo en Y |
| Z | Envolvente de todas las deformadas del modo en Z |
| X, deformada del modo n | Envolvente de la n-ésima deformada del modo en X |
| Y, deformada del modo n | Envolvente de la n-ésima deformada del modo en Y |
| Z, deformada del modo n | Envolvente de la n-ésima deformada del modo en Z |

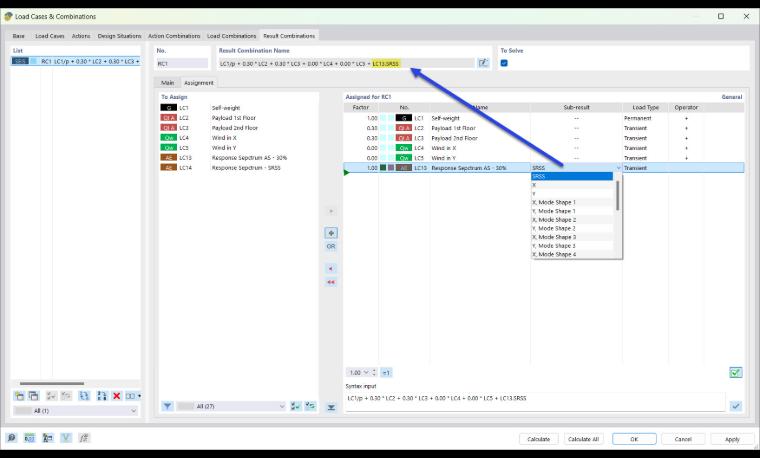

Si ha especificado en el diálogo Casos de carga y combinaciones que se muestren resultados parciales para casos de carga o combinaciones de resultados, estos resultados también están disponibles para su selección para los casos de carga o los casos de carga utilizados en la CR.
La designación del resultado se compone del número del caso de carga y los respectivos resultados parciales. Para el caso de carga 7 (LF7), por ejemplo, es como sigue:
| Designación | Tipo de resultado |
|---|---|
| LF7.SRSS | Envolvente total X, Y, Z |
| LF7.X | Envolvente de todas las deformadas del modo en X |
| LF7.Y | Envolvente de todas las deformadas del modo en Y |
| LF7.Z | Envolvente de todas las deformadas del modo en Z |
| LF7.X, deformada del modo n | Envolvente de la n-ésima deformada del modo en X |
| LF7.Y, deformada del modo n | Envolvente de la n-ésima deformada del modo en Y |
| LF7.Z, deformada del modo n | Envolvente de la n-ésima deformada del modo en Z |
Suma ponderada (100 % / 30 % o 100 % / 40 %)
En un caso de carga, la designación del resultado nombra el tipo de envolvente de la siguiente manera:
| Designación | Tipo de resultado |
|---|---|
| Sumas ponderadas | Envolvente total |
| X 100 % ❘ Y 30 % ❘ Z 30 % | Envolvente factorizada de todas las deformadas del modo en X (100 %), Y (30 %) y Z (30 %) |
| X 30 % ❘ Y 100 % ❘ Z 30 % | Envolvente factorizada de todas las deformadas del modo en X (30 %), Y (100 %) y Z (30 %) |
| X | Envolvente de todas las deformadas del modo en X (100 %) |
| Y | Envolvente de todas las deformadas del modo en Y (100 %) |
| Z | Envolvente de todas las deformadas del modo en Z (100 %) |
| X, deformada del modo n | Envolvente de la n-ésima deformada del modo en X |
| Y, deformada del modo n | Envolvente de la n-ésima deformada del modo en Y |
| Z, deformada del modo n | Envolvente de la n-ésima deformada del modo en Z |
En una combinación de resultados, la designación del resultado se compone del número del caso de carga y los respectivos resultados parciales. Para el caso de carga 7 (LF7), por ejemplo, es como sigue:
| Designación | Tipo de resultado |
|---|---|
| LF7.Sumas ponderadas | Envolvente total |
| LF7.SSX | Envolvente factorizada de todas las deformadas del modo en X (100 %), Y (30 %) y Z (30 %) |
| LF7.SSY | Envolvente factorizada de todas las deformadas del modo en X (30 %), Y (100 %) y Z (30 %) |
| LF7.SSZ | Envolvente factorizada de todas las deformadas del modo en X (30 %), Y (30 %) y Z (100 %) |
| LF7.X | Envolvente de todas las deformadas del modo en X (100 %) |
| LF7.Y | Envolvente de todas las deformadas del modo en Y (100 %) |
| LF7.Z | Envolvente de todas las deformadas del modo en Z (100 %) |
| LF7.X, deformada del modo n | Envolvente de la n-ésima deformada del modo en X |
| LF7.Y, deformada del modo n | Envolvente de la n-ésima deformada del modo en Y |
| LF7.Z, deformada del modo n | Envolvente de la n-ésima deformada del modo en Z |
Suma absoluta
En un caso de carga, la designación del resultado nombra el tipo de envolvente de la siguiente manera:
| Designación | Tipo de resultado |
|---|---|
| Suma absoluta | Envolvente total X, Y, Z |
| X | Envolvente de todas las deformadas del modo en X |
| Y | Envolvente de todas las deformadas del modo en Y |
| Z | Envolvente de todas las deformadas del modo en Z |
| X, deformada del modo n | Envolvente de la n-ésima deformada del modo en X |
| Y, deformada del modo n | Envolvente de la n-ésima deformada del modo en Y |
| Z, deformada del modo n | Envolvente de la n-ésima deformada del modo en Z |
En una combinación de resultados, la designación del resultado se compone del número del caso de carga y los respectivos resultados parciales. Para el caso de carga 7 (LF7), por ejemplo, es como sigue:
| Designación | Tipo de resultado |
|---|---|
| LF7.AS | Envolvente total |
| LF7.X | Envolvente de todas las deformadas del modo en X |
| LF7.Y | Envolvente de todas las deformadas del modo en Y |
| LF7.Z | Envolvente de todas las deformadas del modo en Z |
| LF7.X, deformada del modo n | Envolvente de la n-ésima deformada del modo en X |
| LF7.Y, deformada del modo n | Envolvente de la n-ésima deformada del modo en Y |
| LF7.Z, deformada del modo n | Envolvente de la n-ésima deformada del modo en Z |
Resultados parciales con el suplemento "Desplazamiento"

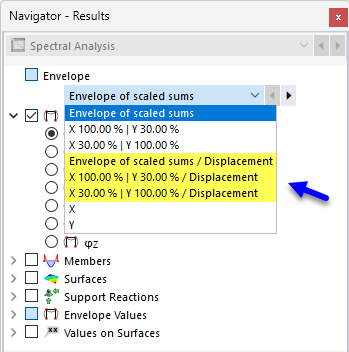

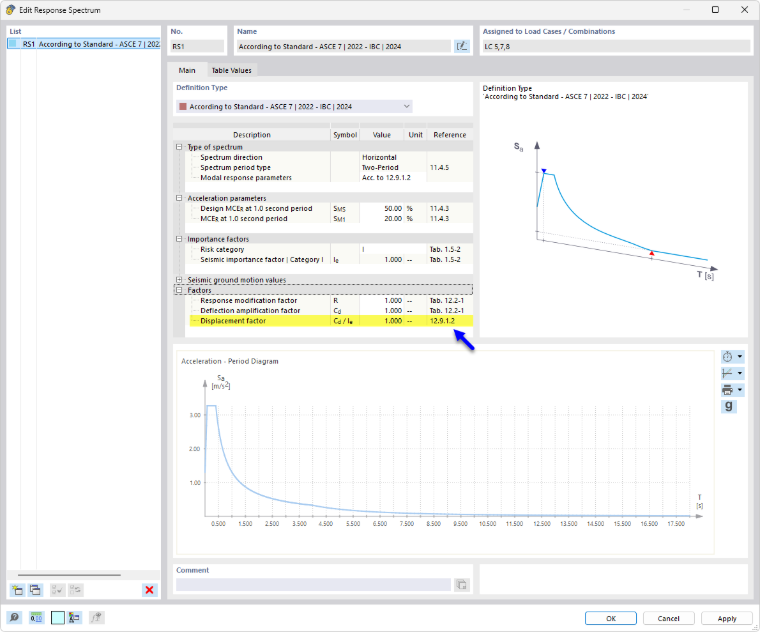

En un espectro de respuesta con la forma del espectro Espectro de dimensionamiento, se genera un nuevo conjunto de resultados parciales que está vinculado con la regla seleccionada para la combinación de componentes direccionales y recibe la designación adicional Desplazamiento. La categoría 'Factores' en el diálogo del espectro de respuesta (consulte la imagen Definir coeficiente de comportamiento por desplazamiento) controla el coeficiente del desplazamiento con el que se escalan los resultados parciales y se generan como resultados adicionales con la designación 'Desplazamiento'.
La definición del factor de desplazamiento varía según la norma seleccionada para el complemento 'Análisis dinámico'. En el diálogo del espectro de respuesta, se indica en la columna 'Referencia' el apartado en el que se encuentra el coeficiente de comportamiento por desplazamiento. Se recomienda consultar este apartado en la norma para obtener una mejor comprensión del cálculo del desplazamiento sísmico.
