The Rhino / Grasshopper-RFEM plug-in is not installed automatically with RFEM 6 and must be installed manually. The installation procedure depends on the installed version of RFEM 6. To install the plug-in, RFEM 6 and Rhino must already be installed on the computer.
Versões do RFEM 6.06.0002 até RFEM 6.16.0001
Das versões do RFEM 6.06.0002 até 6.16.0001, o plug-in Rhino / Grasshopper-RFEM é instalado através do Gestor de pacotes do Rhino.
Versões do Rhino suportadas:
- Rhino 7 (a partir da versão 7.34 do Rhino)
- Rhino 8
- Ao utilizar o Rhino 7 ou o Rhino 8 num ambiente .NET Framework, utilize as versões do plug-in que começam por “7”. Ao utilizar o Rhino 8 num ambiente .NET Core, utilize as versões do plug-in que começam por “8”.

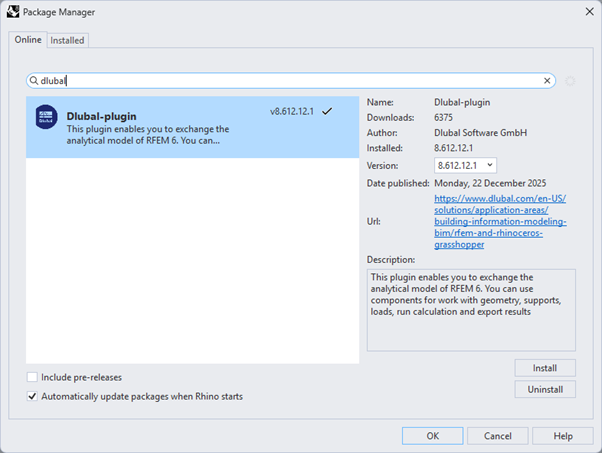

Instalação através do Gestor de pacotes do Rhino
- Abra o Rhino.

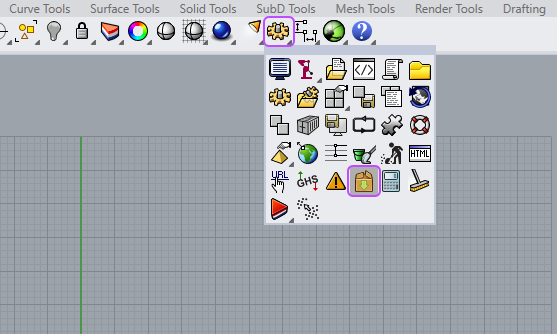

- Abra o Gestor de pacotes.
- Pesquise por Dlubal plugin.
- Selecione a versão do plug-in correspondente à sua versão do Rhino.
- Ative os serviços web nas opções do programa Dlubal.
A numeração das versões do plug-in corresponde à versão do RFEM. Exemplo: RFEM 6.06.0002 → plug-in Dlubal 6.606.2.1
Idealmente, deve ser utilizada a versão do plug-in correspondente à versão principal do RFEM instalado. Se esta versão não estiver disponível, pode ser instalada a versão compatível mais antiga seguinte.
A partir do RFEM 6.16.0002
Com a versão 8.616.2.1, o plug-in Dlubal foi migrado da API SOAP para a API gRPC. Devido a esta migração, a solução específica para .NET Framework já não pode ser oferecida. O plug-in agora funciona apenas num ambiente Rhino 8 e .NET Core. Além disso, recomendamos utilizar o plug-in apenas com a versão correspondente do RFEM 6. Esta informação pode ser encontrada na descrição no Gestor de pacotes.
Para monitorizar melhor a compatibilidade entre o plug-in e as versões do RFEM, recomendamos desativar as atualizações automáticas no Gestor de pacotes.
Versões do RFEM até e incluindo 6.06.0001 (Legacy)
Para versões do RFEM até e incluindo 6.06.0001, apenas o Rhino 7 é oficialmente suportado.
Passos de instalação
- Feche o Rhino, caso esteja em execução.
- Navegue para a seguinte pasta: C:\Program Files\Dlubal\RFEM 6.xx\tools\RhinoPlugin
- Execute o ficheiro DlubalRfem6Plugin.rhi fazendo duplo clique nele.
- Inicie o Rhino.
Após a instalação, o plug-in deverá estar disponível tanto no Rhino como no Grasshopper.

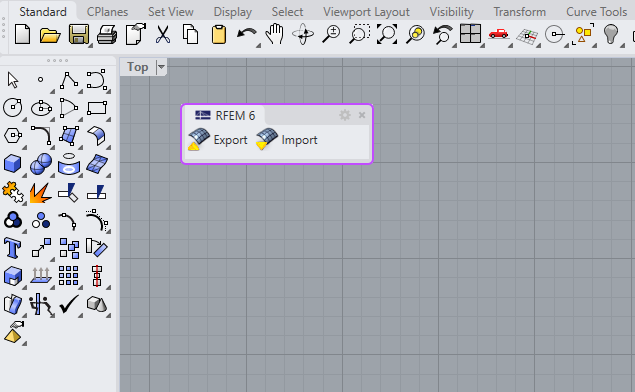

Rhino

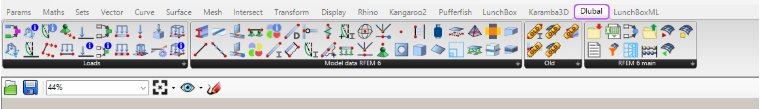

Grasshopper

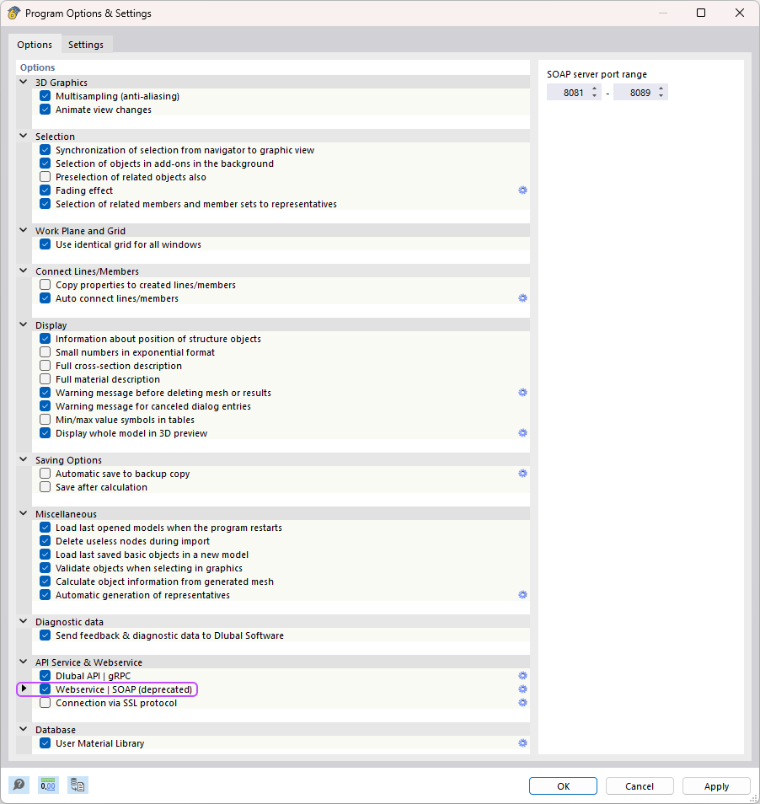

Ativação do serviço web
Para permitir a troca de dados entre o Grasshopper e o RFEM, o serviço web tem de ser ativado no RFEM:
- Abra o RFEM.
- Vá para Options → Program Options.
- Ative o serviço web.
Migração do método de instalação antigo para o Gestor de pacotes
Se o plug-in tiver sido instalado manualmente anteriormente, as pastas existentes do plug-in têm de ser removidas antes da instalação através do Gestor de pacotes.
Dependendo do tipo de instalação, as pastas do plug-in podem estar localizadas num dos seguintes caminhos:
Instalação local
C:\Users\username\AppData\Roaming\McNeel\Rhinoceros\7.0\Plug-ins
