Il plugin Rhino / Grasshopper-RFEM non viene installato automaticamente con RFEM 6 e deve essere installato manualmente. La procedura di installazione dipende dalla versione installata di RFEM 6. Per installare il plugin, RFEM 6 e Rhino devono essere già installati sul computer.
Versioni RFEM da 6.06.0002 a RFEM 6.16.0001
Dalle versioni RFEM 6.06.0002 alla 6.16.0001, il plugin Rhino / Grasshopper-RFEM viene installato tramite il Rhino Package Manager.
Versioni Rhino supportate:
- Rhino 7 (a partire dalla versione Rhino 7.34)
- Rhino 8
- Quando si utilizza Rhino 7 o Rhino 8 in un ambiente .NET Framework, utilizzare le versioni del plugin che iniziano con “7”. Quando si utilizza Rhino 8 in un ambiente .NET Core, utilizzare le versioni del plugin che iniziano con “8”.

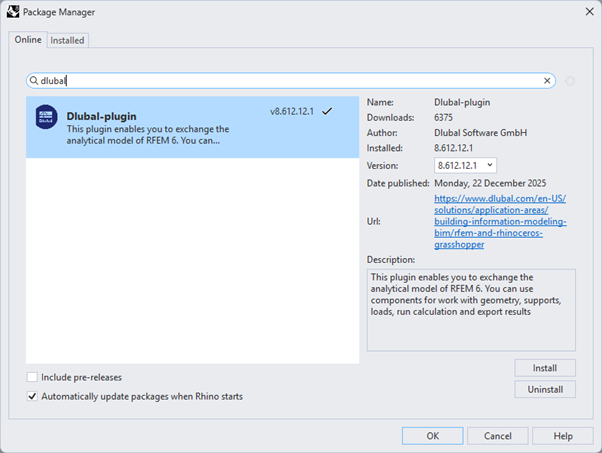

Installazione tramite Rhino Package Manager
- Aprire Rhino.

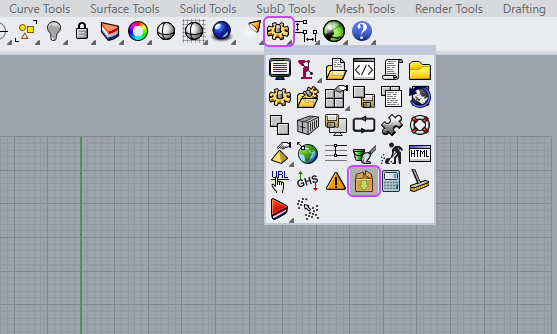

- Aprire il Package Manager.
- Cercare il plugin Dlubal.
- Selezionare la versione del plugin corrispondente alla propria versione di Rhino.
- Attivare i WebService nelle opzioni del programma Dlubal.
La numerazione delle versioni del plugin corrisponde alla versione di RFEM. Esempio: RFEM 6.06.0002 → plugin Dlubal 6.606.2.1
Idealmamente, dovrebbe essere utilizzata la versione del plugin corrispondente alla versione principale di RFEM installata. Se questa versione non è disponibile, è possibile installare la successiva versione compatibile più recente.
A partire da RFEM 6.16.0002
Con la versione 8.616.2.1, il plugin Dlubal è stato migrato dall'API SOAP all'API gRPC. A causa di questa migrazione, la soluzione specifica per .NET Framework non può più essere offerta. Il plugin ora funziona solo in un ambiente Rhino 8 e .NET Core. Inoltre, si consiglia di utilizzare il plugin solo con la corrispondente versione di RFEM 6. Questa informazione si trova nella descrizione nel Package Manager.
Per monitorare meglio la compatibilità tra le versioni del plugin e di RFEM, si consiglia di disattivare gli aggiornamenti automatici nel Package Manager.
Versioni RFEM fino alla 6.06.0001 inclusa (Legacy)
Per le versioni RFEM fino alla 6.06.0001 inclusa, è ufficialmente supportato solo Rhino 7.
Fasi di installazione
- Chiudere Rhino se è in esecuzione.
- Accedere alla seguente cartella: C:\Program Files\Dlubal\RFEM 6.xx\tools\RhinoPlugin
- Eseguire il file DlubalRfem6Plugin.rhi con un doppio clic.
- Avviare Rhino.
Dopo l'installazione, il plugin dovrebbe essere disponibile sia in Rhino che in Grasshopper.

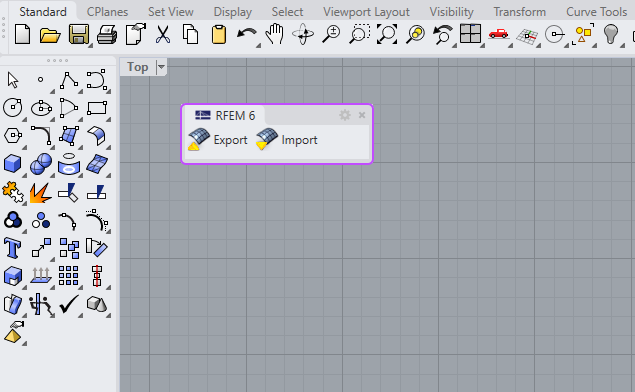

Rhino

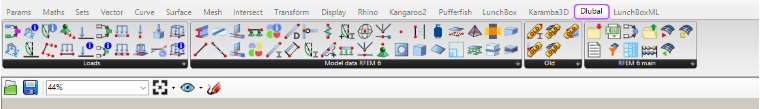

Grasshopper

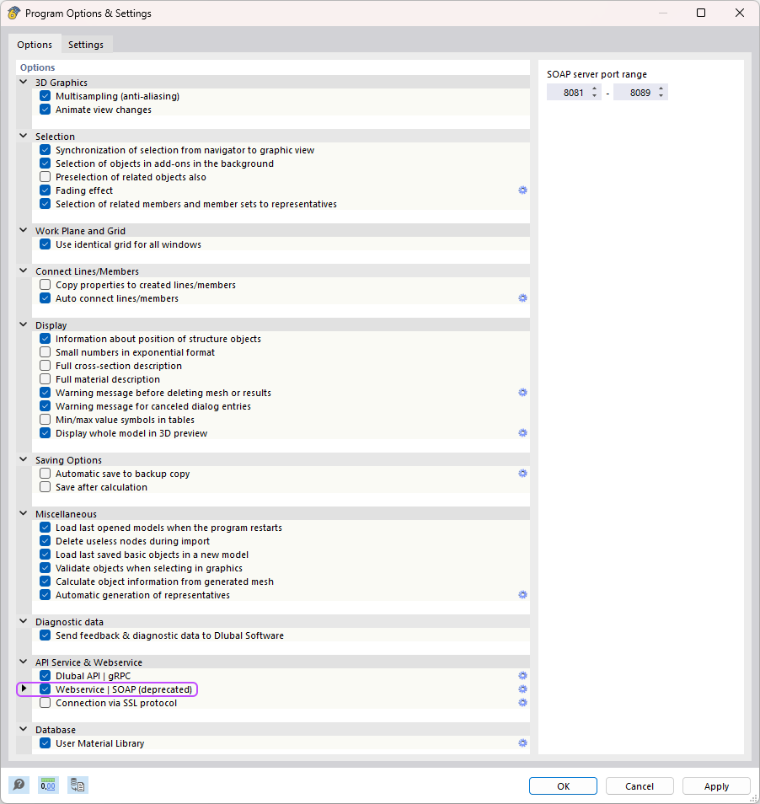

Attivazione del WebService
Per abilitare lo scambio di dati tra Grasshopper e RFEM, il WebService deve essere attivato in RFEM:
- Aprire RFEM.
- Andare su Opzioni → Opzioni del programma.
- Attivare il WebService.
Passaggio dal vecchio metodo di installazione al Package Manager
Se il plugin è stato precedentemente installato manualmente, le cartelle del plugin esistenti devono essere rimosse prima dell'installazione tramite il Package Manager.
A seconda del tipo di installazione, le cartelle del plugin possono trovarsi in uno dei seguenti percorsi:
Installazione locale
C:\Users\nomeutente\AppData\Roaming\McNeel\Rhinoceros\7.0\Plug-ins
