Installation

Le plugin Rhino / Grasshopper-RFEM n'est pas installé automatiquement avec RFEM 6 et doit être installé manuellement. La procédure d'installation dépend de la version installée de RFEM 6. Pour installer le plugin, RFEM 6 et Rhino doivent déjà être installés sur l'ordinateur.

Versions RFEM 6.06.0002 à RFEM 6.16.0001

À partir des versions RFEM 6.06.0002 à 6.16.0001, le plugin Rhino / Grasshopper-RFEM est installé à l'aide du Gestionnaire de package Rhino.

Versions Rhino prises en charge :

• Rhino 7 (à partir de la version Rhino 7.34)
• Rhino 8
• Lors de l'utilisation de Rhino 7 ou de Rhino 8 dans un environnement .NET Framework, utilisez les versions du plugin commençant par « 7 ». Lors de l'utilisation de Rhino 8 dans un environnement .NET Core, utilisez les versions du plugin commençant par « 8 ».

Installation via le Gestionnaire de package Rhino

1. Ouvrez Rhino.
2. Ouvrez le Gestionnaire de package.
3. Recherchez le plugin Dlubal.
4. Sélectionnez la version du plugin correspondant à votre version de Rhino.
5. Activez les Services Web dans les options du programme Dlubal.

FAQ 005306 | Activer les services Web

La numérotation des versions du plugin correspond à la version de RFEM. Exemple : RFEM 6.06.0002 → plugin Dlubal 6.606.2.1

Idéalement, la version du plugin correspondant à la version principale de RFEM installée devrait être utilisée. Si cette version n'est pas disponible, la version compatible plus ancienne suivante peut être installée.

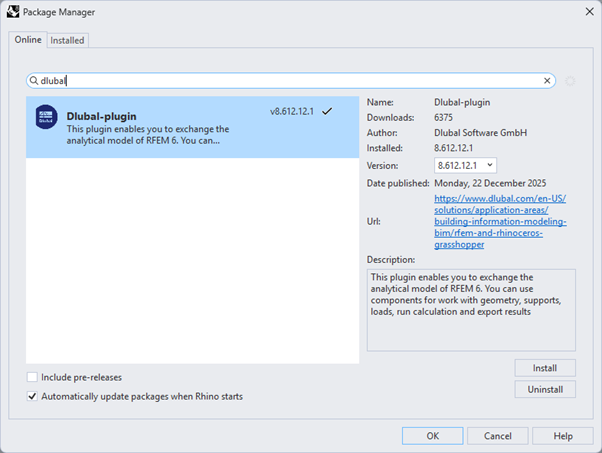

Gestionnaire de packages

À partir de RFEM 6.16.0002

Avec la version 8.616.2.1, le plugin Dlubal a été migré de l'API SOAP vers l'API gRPC. En raison de cette migration, la solution spécifique à .NET Framework ne peut plus être proposée. Le plugin ne fonctionne désormais que dans un environnement Rhino 8 et .NET Core. De plus, nous recommandons d'utiliser le plugin uniquement avec la version RFEM 6 correspondante. Cette information est disponible dans la description du Gestionnaire de package.

Pour mieux contrôler la compatibilité entre le plugin et les versions de RFEM, nous recommandons de désactiver les mises à jour automatiques dans le Gestionnaire de package.

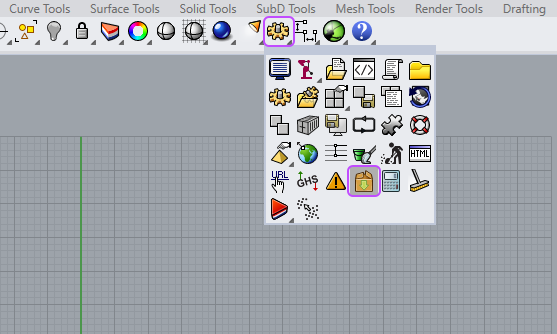

Gestionnaire de Pack Rhino

Versions RFEM jusqu'à 6.06.0001 incluse (Legacy)

Pour les versions RFEM jusqu'à 6.06.0001 incluse, seule Rhino 7 est officiellement prise en charge.

Étapes d'installation

1. Fermez Rhino s'il est en cours d'exécution.
2. Accédez au répertoire suivant : C:\Program Files\Dlubal\RFEM 6.xx\tools\RhinoPlugin
3. Exécutez le fichier DlubalRfem6Plugin.rhi en double-cliquant dessus.
4. Démarrez Rhino.

Après l'installation, le plugin devrait être disponible dans Rhino et Grasshopper.

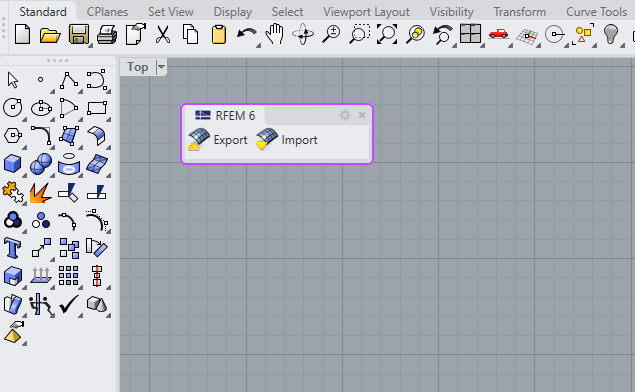

Rhino

Rhino

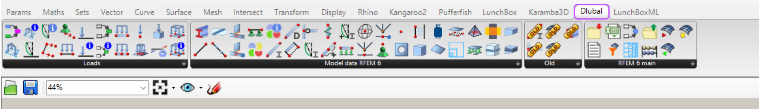

Grasshopper

Grasshopper

Activation du Service Web

Pour permettre l'échange de données entre Grasshopper et RFEM, le Service Web doit être activé dans RFEM :

1. Ouvrez RFEM.
2. Allez dans Options → Options du programme.
3. Activez le Service Web.

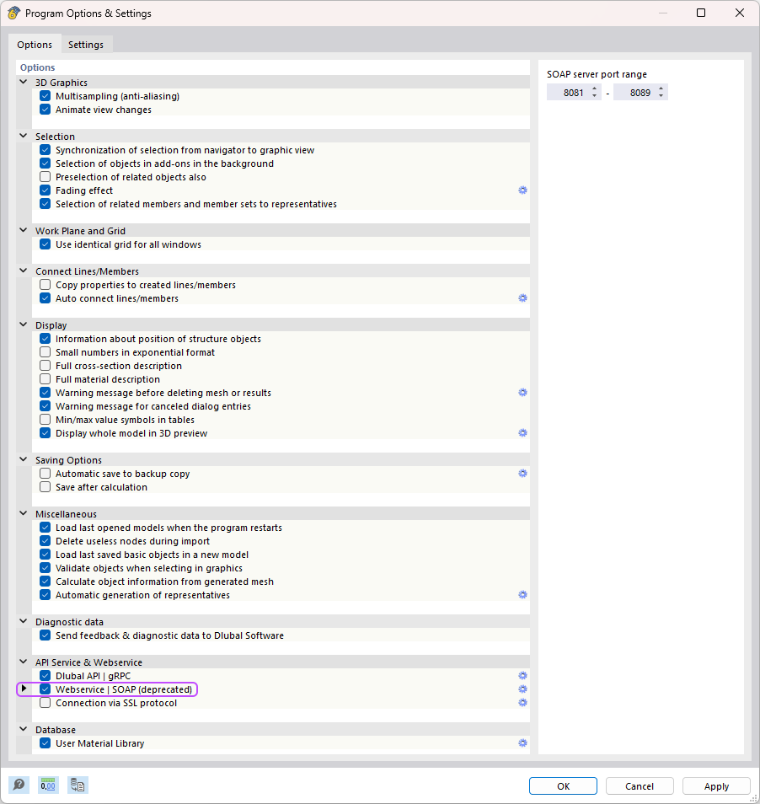

Options et paramètres du programme | Service Web | SOAP (obsolète)

Passage de l'ancienne méthode d'installation au Gestionnaire de package

Si le plugin a été précédemment installé manuellement, les répertoires du plugin existants doivent être supprimés avant l'installation via le Gestionnaire de package.

Selon le type d'installation, les répertoires du plugin peuvent se trouver dans l'un des chemins suivants :

Installation locale

C:\Users\username\AppData\Roaming\McNeel\Rhinoceros\7.0\Plug-ins
