RFEM 5 / RSTAB 8 | Rotação da fundação individual no RF-/FOUNDATION Pro

A rotação de uma fundação individual é realizada através da rotação do apoio de nó no RFEM/RSTAB:

• Janela de diálogo "Editar Apoio de Nó" → "Sistema de Eixos Personalizado: Girado" → Botão [Editar]
• Janela de diálogo "Editar Sistema de Eixos Personalizado" → Ajuste a rotação do apoio conforme desejado

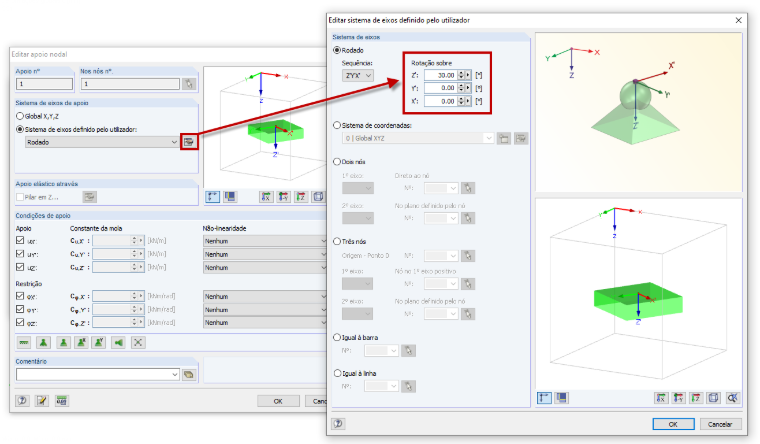

  1 Rotação do apoio
• Recalcular RF-/FUND Pro e exibir gráfico


  • Visualizador 3D
  • Visualizador 3D | Babylon
  • Realidade virtual

  2 Fundação rodada
