RFEM 5 / RSTAB 8 | Giro de zapata en RF-/FOUNDATION Pro

La rotación de un cimiento aislado se realiza mediante la rotación del apoyo de nodo en RFEM/RSTAB:

• Ventana de diálogo "Editar apoyo de nodo" → "Sistema de ejes personalizado: Girado" → Botón [Editar]
• Ventana de diálogo "Editar sistema de ejes personalizado" → Configurar la rotación del apoyo como se desee

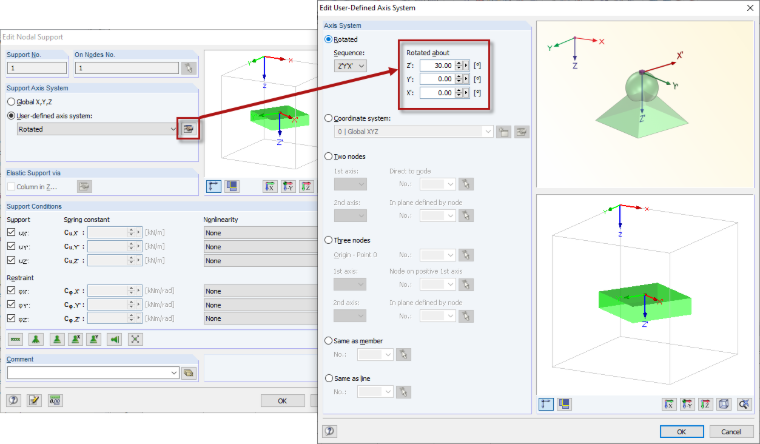

  1 Giro del apoyo
• Recalcular RF-/FUND Pro y mostrar gráfico


  • Visor 3D
  • Visor 3D | Babylon
  • Realidad virtual

  2 Cimentación girada
