RFEM 5 / RSTAB 8 | Natočení základové patky v RF-/FOUNDATION Pro

Rotace samostatného základu se provádí prostřednictvím rotace uzlového uložení v RFEM/RSTAB:

• Dialogové okno "Upravit uzlové uložení" → "Uživatelský systém os: Otočeno" → Tlačítko [Upravit]
• Dialogové okno "Upravit uživatelský systém os" → Nastavte rotaci uložení podle potřeby

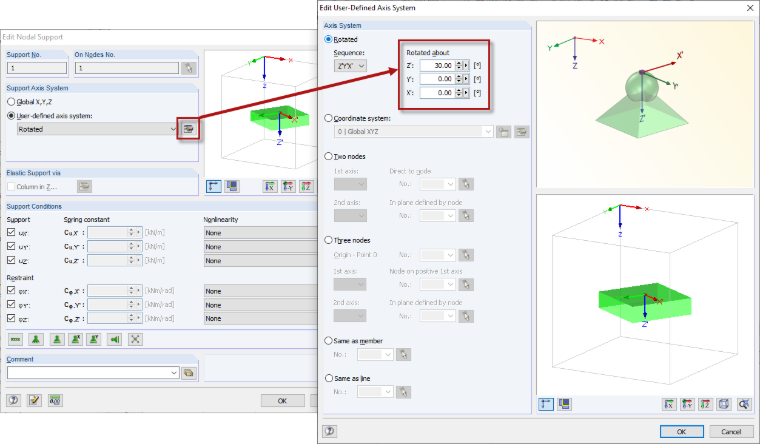

  1 Natočení podpory
• Znovu vypočítejte RF-/FUND Pro a zobrazte grafiku


  • 3D prohlížeč
  • 3D prohlížeč | Babylon
  • Virtuální realita

  2 Natočený základ
