RFEM 5 / RSTAB 8 | Rotation de la semelle isolée dans RF-/FOUNDATION Pro

Pour faire pivoter une semelle isolée, faites pivoter l’appui nodal dans RFEM/RSTAB :

• Ouvrez la boîte de dialogue « Modifier l’appui nodal » → sélectionnez « Système d’axes défini par l'utilisateur Pivoté » → cliquez sur [Modifier].
• Ouvrez la boîte de dialogue « Modifier le système d’axes défini par l’utilisateur » → définissez la rotation des appuis comme vous le souhaitez

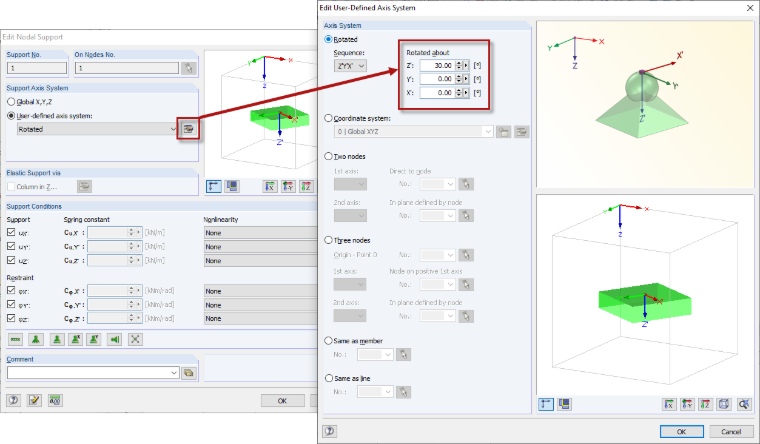

  1 Rotation d'appui
• Relancez le calcul dans RF-/FOUNDATION Pro et affichez le graphique


  • Visionneuse 3D
  • Visionneuse 3D | Babylon
  • Réalité virtuelle

  2 Fondation pivotée
