Dimensionamento de Soldas Transversais ADM no RFEM 6

O módulo Dimensionamento de alumínio inclui o dimensionamento de barras de alumínio com zonas afetadas por soldadura de acordo com a Specification for Aluminum Structures (ADM 2020) [1]. Este artigo demonstra como definir uma soldadura transversal de barra no RFEM 6 e compara os resultados de dimensionamento com um exemplo do Aluminum Design Manual (ADM) [1].

Adicionar uma soldadura transversal de barra

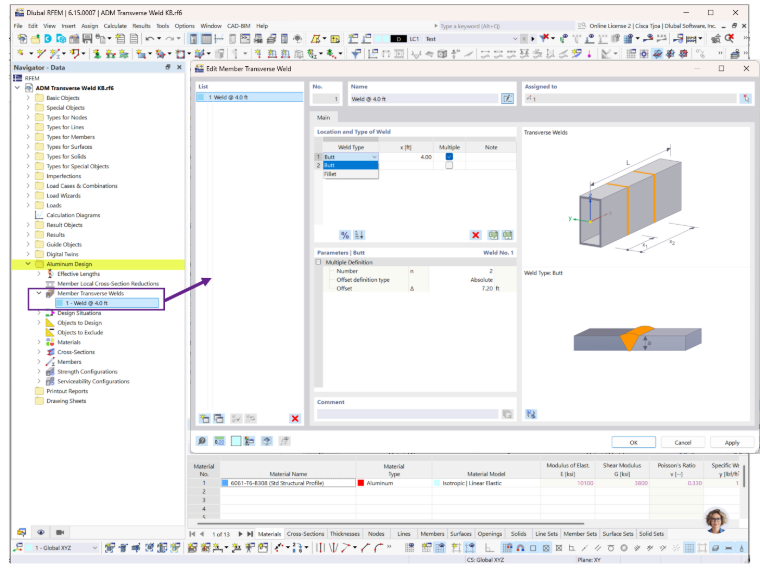

A opção Soldaduras transversais de barras está localizada na pasta Dimensionamento de alumínio. Especifique o tipo de soldadura e a localização da soldadura ao longo da barra. Podem ser definidas várias localizações de soldadura, tais como soldaduras em ambas as extremidades da barra, ativando a opção Múltiplo (Imagem 1).

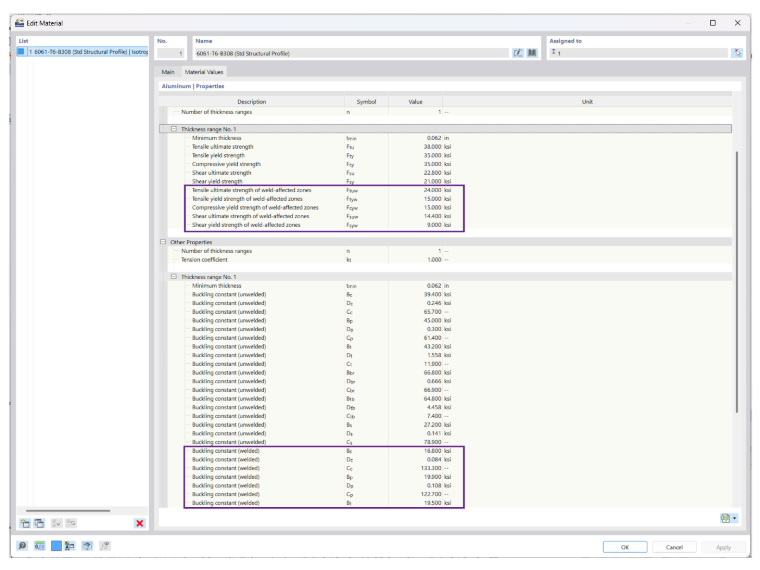

As resistências da zona afetada por soldadura e as constantes de encurvadura soldada aplicáveis listadas em Valores do material são utilizadas nos cálculos de dimensionamento (Imagem 2). Para barras com soldaduras transversais localizadas a mais de 0,05 vezes o comprimento da barra de qualquer extremidade, a resistência à encurvadura da barra é determinada como se toda a barra estivesse afetada por soldadura, de acordo com a Secção E.2 do ADM.

Exemplo

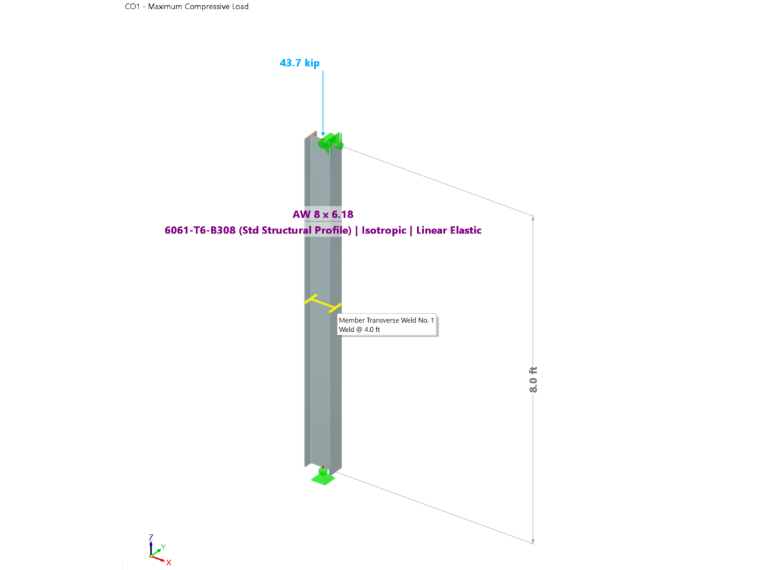

O Exemplo 11 do Aluminum Design Manual (ADM) 2020 é utilizado para verificar os resultados do RFEM. Uma coluna de perfil W AW 8 × 6,18 com 8 pés de comprimento e extremidades rotuladas está sujeita a uma carga de compressão de 43,7 kips e contém uma soldadura transversal no seu ponto médio (Imagem 3). A coluna está contraventada lateralmente contra a encurvadura de eixo fraco e ambas as extremidades estão restringidas contra a torção. É especificado um fator de comprimento efetivo de kx = 0,5 para a encurvadura por torção na entrada do comprimento efetivo.

Resultados

A resistência à compressão disponível é avaliada com base nos seguintes estados limites:

  • Secção E.2 do ADM – Encurvadura de barra
  • Secção E.3 do ADM – Encurvadura local (Método da média ponderada ou Método de resistência direta)
  • Secção E.4 do ADM – Interação entre encurvadura de barra e encurvadura local

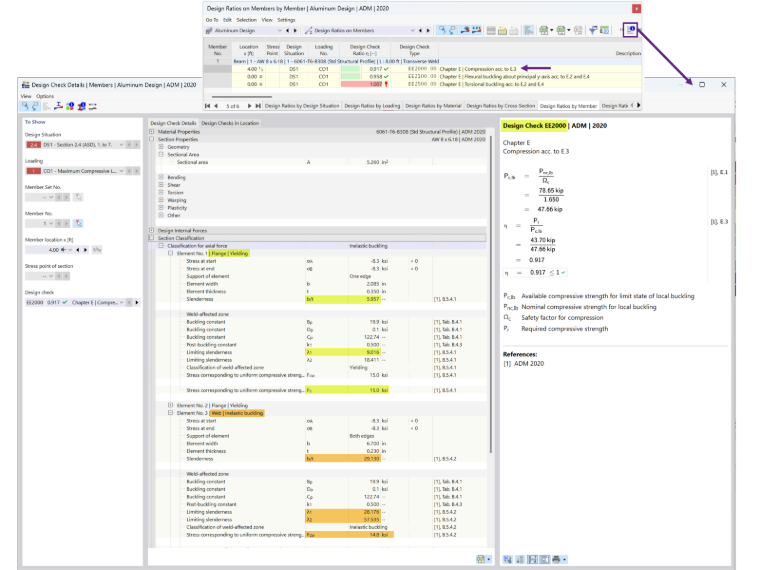

Após executar o cálculo do Dimensionamento de alumínio utilizando o método de dimensionamento ASD, os resultados são apresentados na tabela Relações de cálculo por barra. Selecione a verificação EE2000 para rever o cálculo da encurvadura local (Imagem 4).

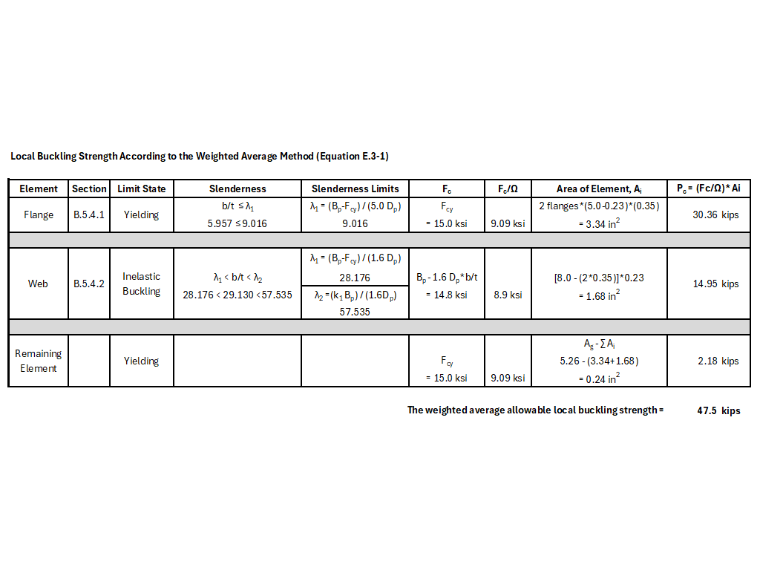

Para barras que contêm soldaduras transversais, a resistência à encurvadura local é determinada utilizando o Método da média ponderada da Secção E.3 do ADM [1]. Os detalhes da verificação não incluem os cálculos intermédios; por conseguinte, estes cálculos são apresentados separadamente na Imagem 5.

Resumo

O módulo Dimensionamento de alumínio fornece um método direto para considerar a resistência reduzida das zonas afetadas por soldadura em barras de alumínio. A comparação com o exemplo de dimensionamento do ADM demonstra que o módulo produz resultados precisos para o dimensionamento de soldaduras transversais. Quaisquer diferenças menores são atribuíveis a arredondamentos.
