Aggiunta di una saldatura trasversale all'asta

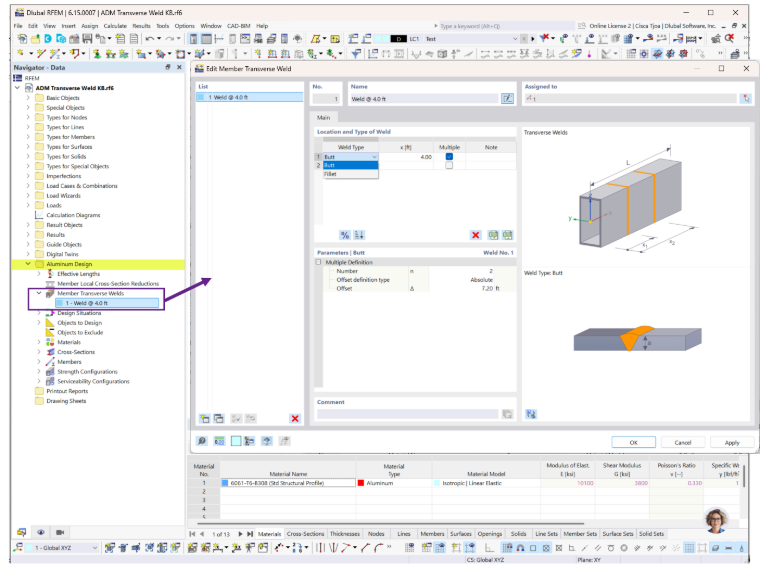

L'opzione Saldature trasversali dell'asta si trova nella cartella Verifica alluminio. Specificare il tipo di saldatura e la posizione della saldatura lungo l'asta. È possibile definire più posizioni di saldatura, come le saldature a entrambe le estremità dell'asta, abilitando l'opzione Multiplo (Immagine 1).

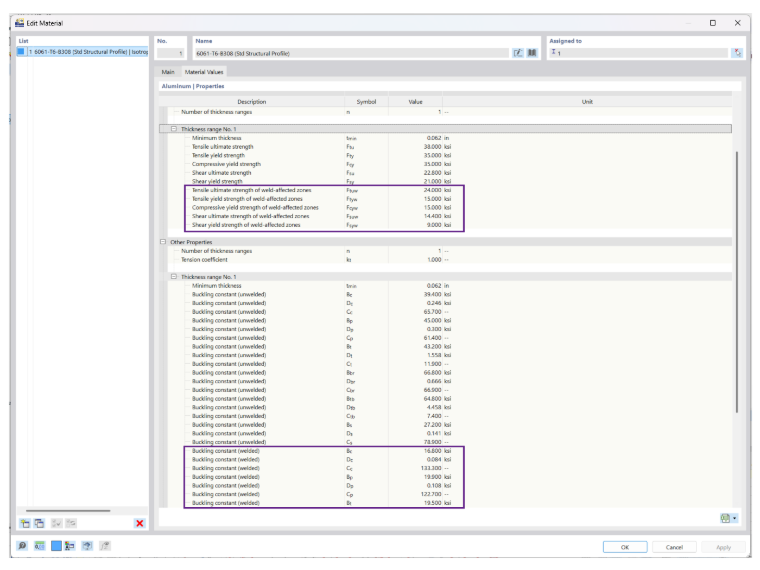

Le resistenze della zona influenzata dalla saldatura e le costanti di instabilità saldate applicabili elencate in Valori del materiale sono utilizzate nei calcoli di verifica (Immagine 2). Per le aste con saldature trasversali situate a più di 0,05 volte la lunghezza dell'asta da entrambe le estremità, la resistenza all'instabilità dell'asta è determinata come se l'intera asta fosse influenzata dalla saldatura, in conformità con la Sezione E.2 dell'ADM.
Esempio

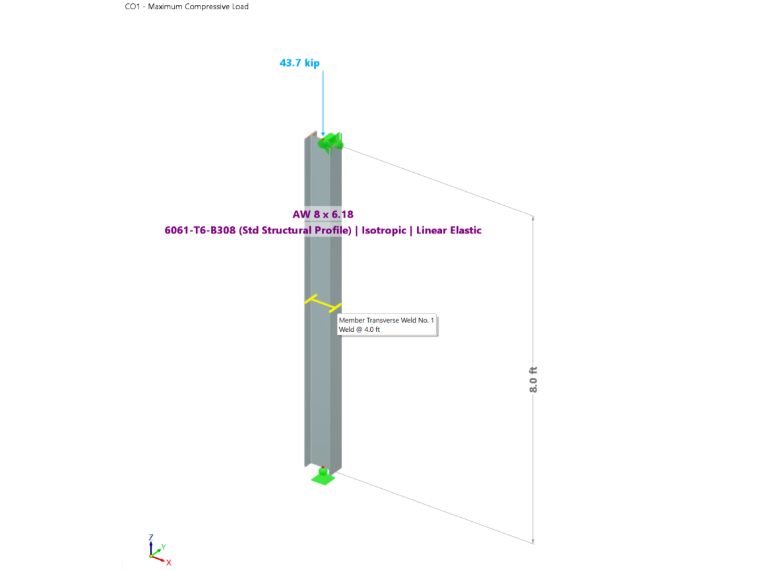

L'Esempio 11 dell'Aluminum Design Manual (ADM) 2020 è utilizzato per verificare i risultati di RFEM. Una colonna con profilo a W AW 8 × 6.18 lunga 8 piedi con estremità incernierate è soggetta a un carico di compressione di 43,7 kips e contiene una saldatura trasversale nel suo punto medio (Immagine 3). La colonna è controventata lateralmente contro l'instabilità sull'asse debole ed entrambe le estremità sono vincolate contro la torsione. Un coefficiente della lunghezza libera di inflessione di kx = 0,5 per l'instabilità torsionale è specificato nell'input della lunghezza libera di inflessione.
Risultati
La resistenza a compressione disponibile è valutata in base ai seguenti stati limite:
- Sezione ADM E.2 – Instabilità dell'asta
- Sezione ADM E.3 – Instabilità locale (Metodo di media ponderata o Metodo di resistenza diretta)
- Sezione ADM E.4 – Interazione tra instabilità dell'asta e instabilità locale

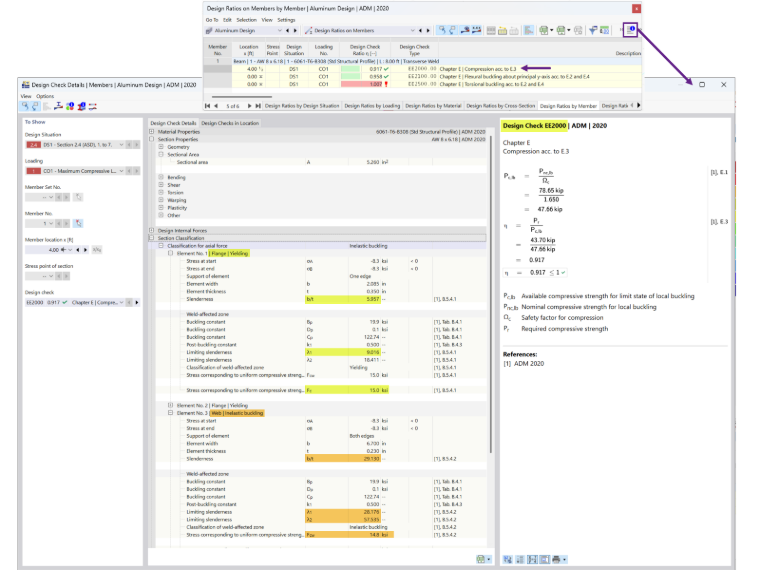

Dopo aver eseguito il calcolo di Verifica alluminio utilizzando il metodo di verifica ASD, i risultati sono visualizzati nella tabella Tassi di lavoro per asta. Selezionare la verifica EE2000 per esaminare il calcolo dell'instabilità locale (Immagine 4).

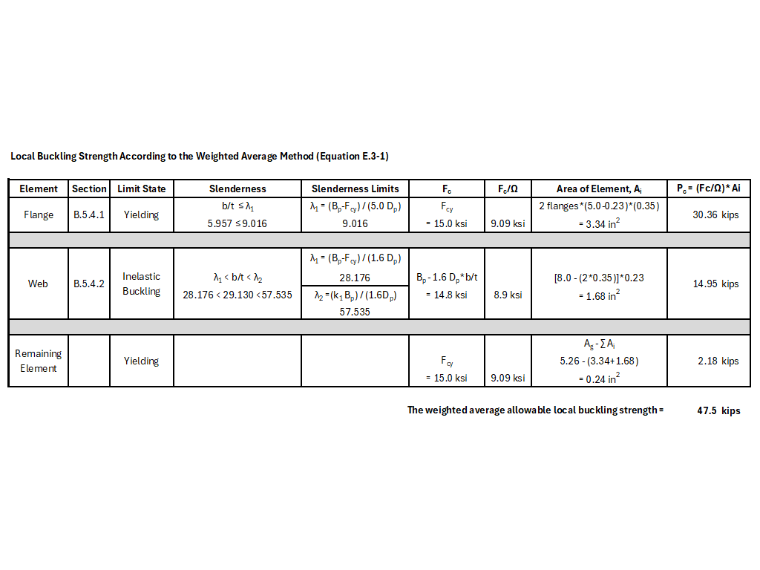

Per le aste contenenti saldature trasversali, la resistenza all'instabilità locale è determinata utilizzando il Metodo di media ponderata della Sezione E.3 dell'ADM [1]. I dettagli della verifica non includono i calcoli intermedi; pertanto, questi calcoli sono presentati separatamente nell'Immagine 5.
Riepilogo
L'add-on Verifica alluminio fornisce un metodo semplice per considerare la resistenza ridotta delle zone influenzate dalla saldatura nelle aste in alluminio. Il confronto con l'esempio di verifica dell'ADM dimostra che l'add-on produce risultati accurati per la verifica di saldature trasversali. Eventuali differenze minori sono attribuibili all'arrotondamento.
