Ajout d’une soudure transversale de barre

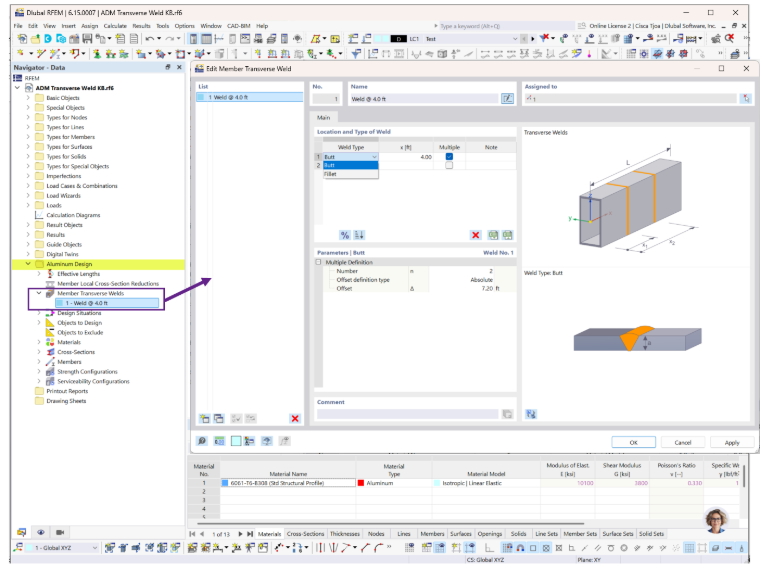

L’option Soudures transversales de barre se trouve dans le dossier Vérification de l’aluminium. Spécifiez le type de soudure et son emplacement le long de la barre. Plusieurs emplacements de soudure, tels que des soudures aux deux extrémités de barre, peuvent être définis en activant l’option Multiple (figure 1).

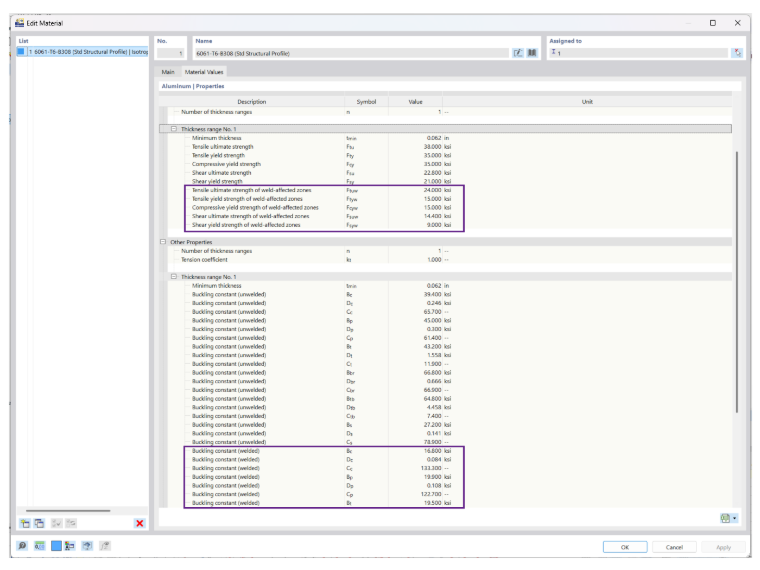

Les résistances de la zone affectée par la soudure et les constantes de flambement soudées applicables répertoriées sous Propriétés de matériau sont utilisées dans les calculs de vérification (figure 2). Pour les barres avec des soudures transversales situées à plus de 0,05 fois la longueur de la barre de l’une ou l’autre extrémité, la résistance au flambement de la barre est déterminée comme si toute la barre était affectée par la soudure, conformément à la clause E.2 de l’ADM.
Exemple

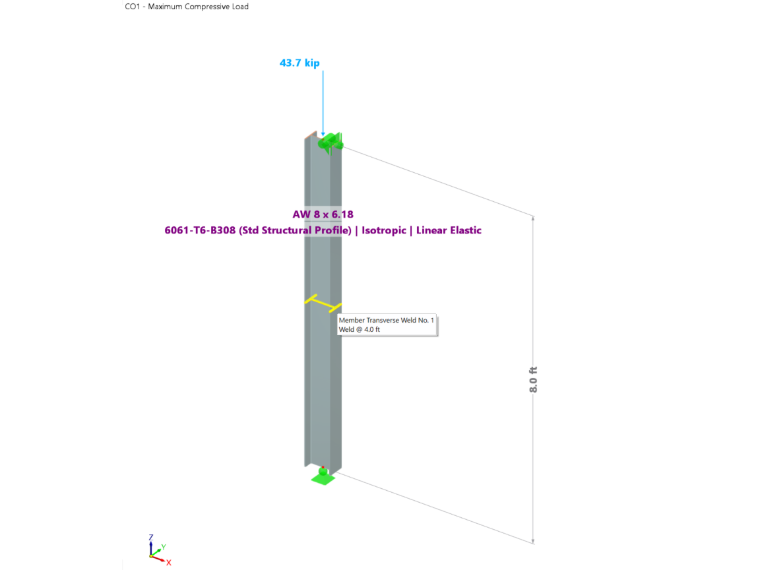

L’exemple 11 de l’Aluminum Design Manual (ADM) 2020 est utilisé pour vérifier les résultats de RFEM. Un poteau en W de 8 pieds de long AW 8 × 6,18 avec des extrémités articulées est soumis à une charge de compression de 43,7 kips et contient une soudure transversale à mi-portée (figure 3). Le poteau est contreventé latéralement contre le flambement autour de l’axe faible, et les deux extrémités sont retenues contre la torsion. Un facteur de longueur efficace de kx = 0,5 pour le flambement par torsion est spécifié dans la saisie de la longueur efficace.
Résultats
La résistance en compression disponible est évaluée sur la base des états limites suivants :
- Clause E.2 de l’ADM – Flambement de barre
- Clause E.3 de l’ADM – Flambement local (Méthode de moyenne pondérée ou Méthode directe de résistance)
- Clause E.4 de l’ADM – Interaction entre le flambement de barre et le flambement local

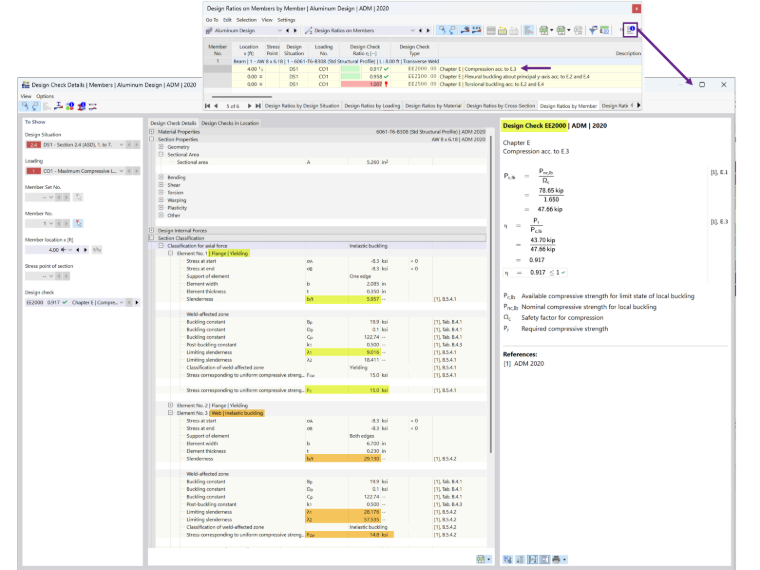

Après avoir exécuté le calcul de Vérification de l’aluminium à l’aide de la méthode de vérification ASD, les résultats sont affichés dans le tableau Ratios de vérification par barre. Sélectionnez la vérification EE2000 pour examiner le calcul de flambement local (figure 4).

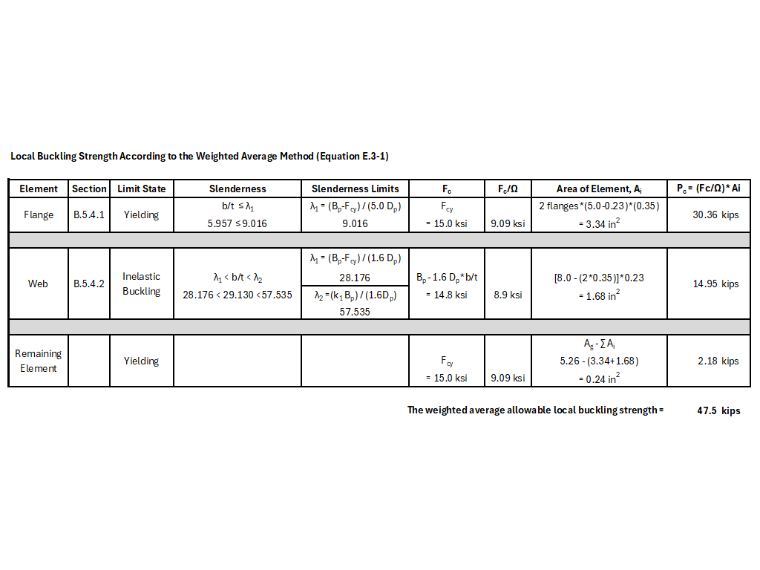

Pour les barres contenant des soudures transversales, la résistance au flambement local est déterminée à l’aide de la Méthode de moyenne pondérée de la clause E.3 de l’ADM [1]. Les détails de la vérification n’incluent pas les calculs intermédiaires. Par conséquent, ces calculs sont présentés séparément dans la figure 5.
Résumé
Le module complémentaire Vérification de l’aluminium fournit une méthode simple pour prendre en compte la résistance réduite des zones affectées par la soudure dans les barres en aluminium. La comparaison avec l’exemple de vérification de l’ADM démontre que le module complémentaire produit des résultats précis pour la vérification des soudures transversales. Toute différence mineure est attribuable à l’arrondi.
