Diseño de Soldadura Transversal ADM en RFEM 6

El complemento Aluminum Design incluye el diseño de barras de aluminio con zonas afectadas por soldadura de acuerdo con la Specification for Aluminum Structures (ADM 2020) [1]. Este artículo demuestra cómo definir una soldadura transversal en una barra en RFEM 6 y compara los resultados del diseño con un ejemplo del Aluminum Design Manual (ADM) [1].

Añadir una soldadura transversal en una barra

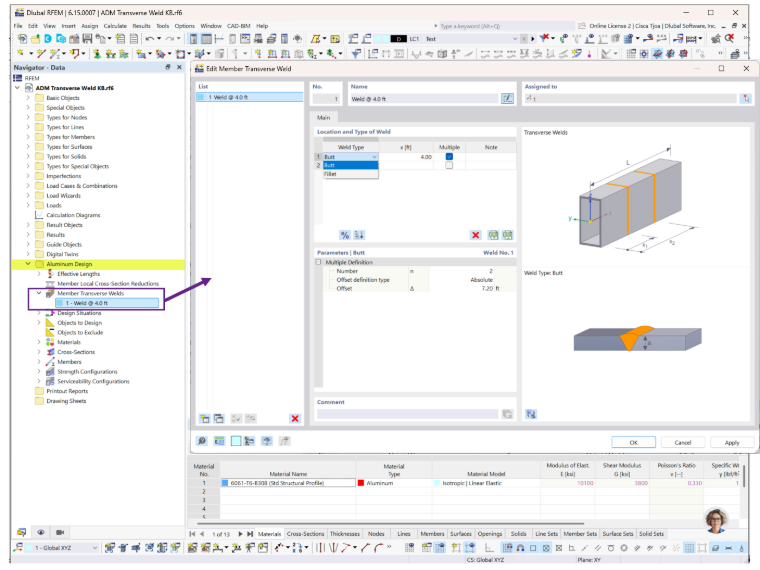

La opción Soldaduras transversales en barras se encuentra en la carpeta Cálculo de aluminio. Especifique el tipo de soldadura y su posición a lo largo de la barra. Se pueden definir múltiples posiciones de soldadura, como soldaduras en ambos extremos de la barra, activando la opción Múltiple (Imagen 1).

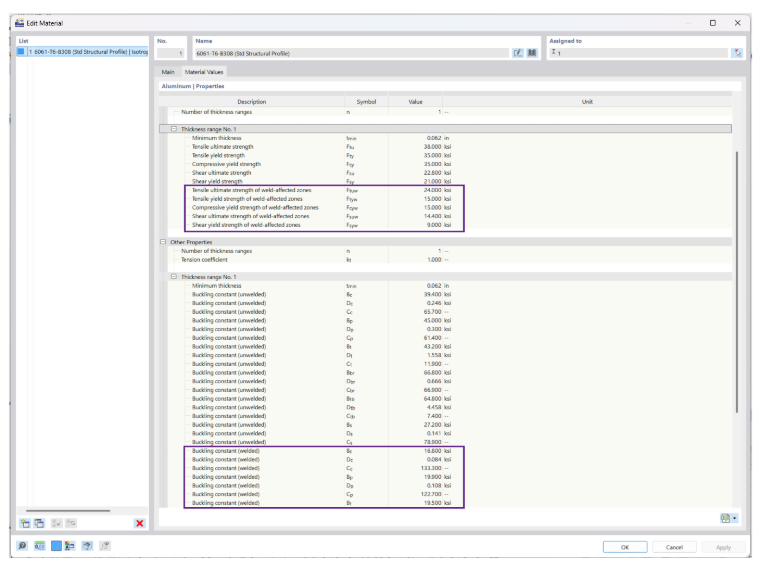

Las resistencias de la zona afectada por la soldadura y las constantes de pandeo aplicables para soldadura enumeradas en Valores del material se utilizan en los cálculos de diseño (Imagen 2). Para barras con soldaduras transversales ubicadas a más de 0.05 veces la longitud de la barra desde cualquiera de los extremos, la resistencia al pandeo de la barra se determina como si toda la barra estuviera afectada por la soldadura, de acuerdo con la sección E.2 del ADM.

Ejemplo

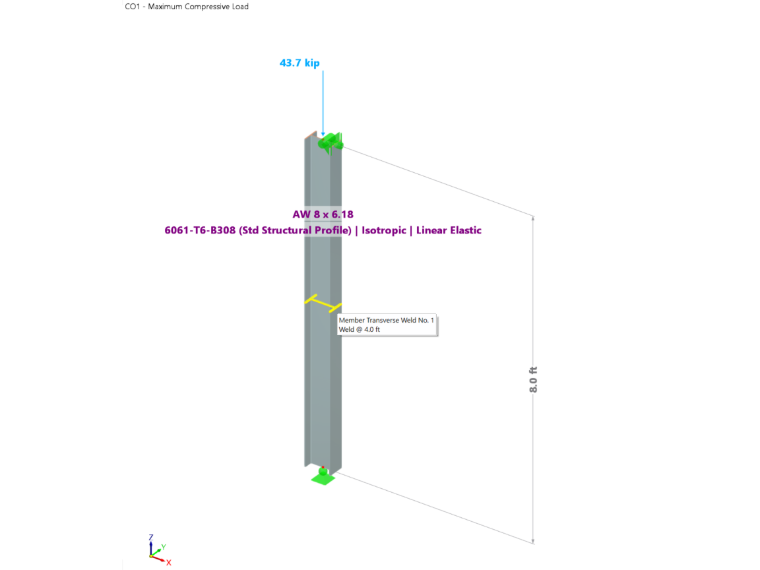

El ejemplo 11 del Manual de Diseño de Aluminio (ADM) 2020 se utiliza para verificar los resultados de RFEM. Una columna de perfil W AW 8 × 6.18 de 8 pies de longitud con extremos articulados está sometida a una carga de compresión de 43.7 kips y contiene una soldadura transversal en su punto medio (Imagen 3). La columna está arriostrada lateralmente contra el pandeo alrededor del eje débil y ambos extremos están restringidos contra la torsión. Se especifica un coeficiente de longitud eficaz de kx = 0.5 para el pandeo por torsión en la entrada de longitud eficaz.

Resultados

La resistencia a compresión disponible se evalúa en función de los siguientes estados límite:

  • ADM Sección E.2 – Pandeo de la barra
  • ADM Sección E.3 – Pandeo local (Método del promedio ponderado o Método de resistencia directa)
  • ADM Sección E.4 – Interacción entre el pandeo de la barra y el pandeo local

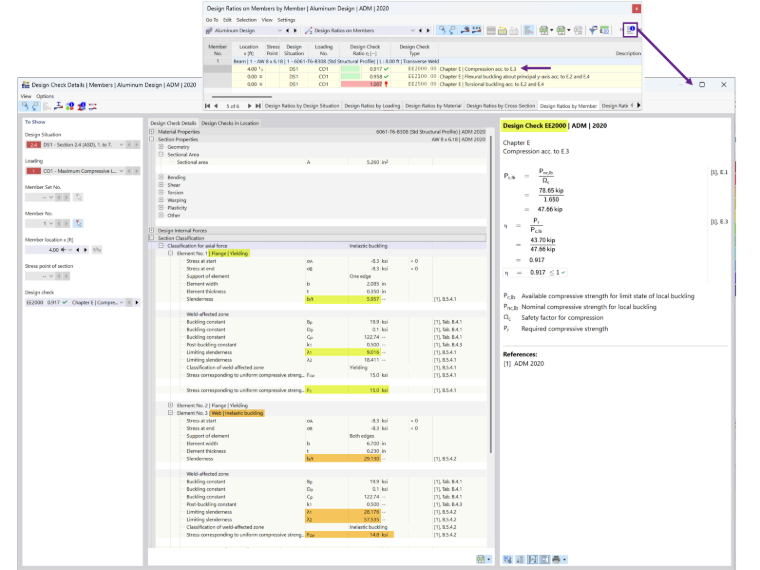

Después de ejecutar el cálculo de Cálculo de aluminio utilizando el método de diseño ASD, los resultados se muestran en la tabla Razones de tensiones por barra. Seleccione la verificación de diseño EE2000 para revisar el cálculo de pandeo local (Imagen 4).

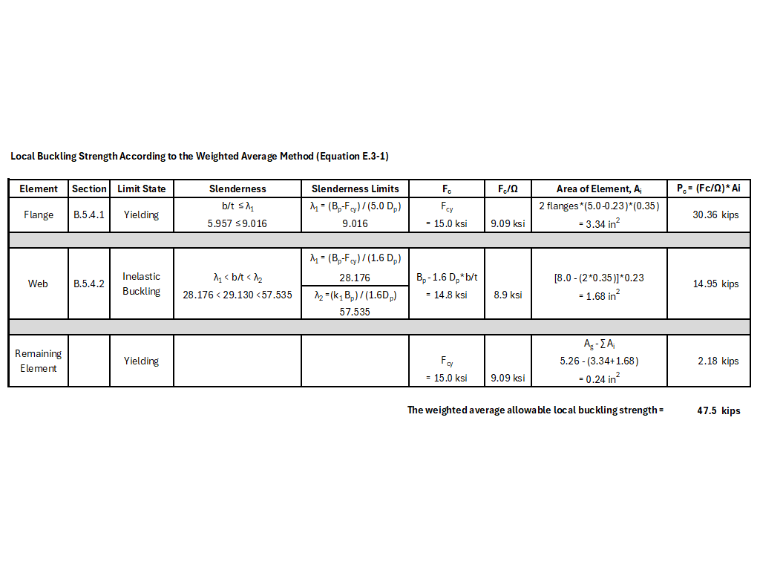

Para barras que contienen soldaduras transversales, la resistencia al pandeo local se determina utilizando el Método del promedio ponderado de la sección E.3 del ADM [1]. Los detalles de la verificación de diseño no incluyen los cálculos intermedios; por lo tanto, estos cálculos se presentan por separado en la Imagen 5.

Resumen

El complemento Cálculo de aluminio proporciona un método sencillo para considerar la resistencia reducida de las zonas afectadas por soldadura en barras de aluminio. La comparación con el ejemplo de diseño del ADM demuestra que el complemento produce resultados precisos para el diseño de soldaduras transversales. Cualquier diferencia menor es atribuible al redondeo.
