Comparação dos tempos de cálculo entre o RFEM 5 e o RFEM 6

Comparação dos tempos de cálculo entre o RFEM 5 e o RFEM 6 com base em modelos selecionados.

Neste artigo, os tempos de cálculo entre o RFEM 5 e o RFEM 6 são comparados.
Para a comparação, foram considerados modelos idênticos e parâmetros de cálculo idênticos em ambas as gerações de software.

Como base, servem as seguintes versões de software:

  • RFEM 6.14.0003
  • RFEM 5.40.01

Hardware e ambiente do sistema

CPU: Intel(R) Core(TM) Ultra 7 165H (1.40 GHz)
GPU: NVIDIA RTX 2000 Ada Generation
RAM: 32 GB
Sistema operativo: Windows 11

Exemplo 1

Foi realizada uma análise estática para todos os casos de carga e combinações de carga, bem como um dimensionamento em aço para todas as barras.

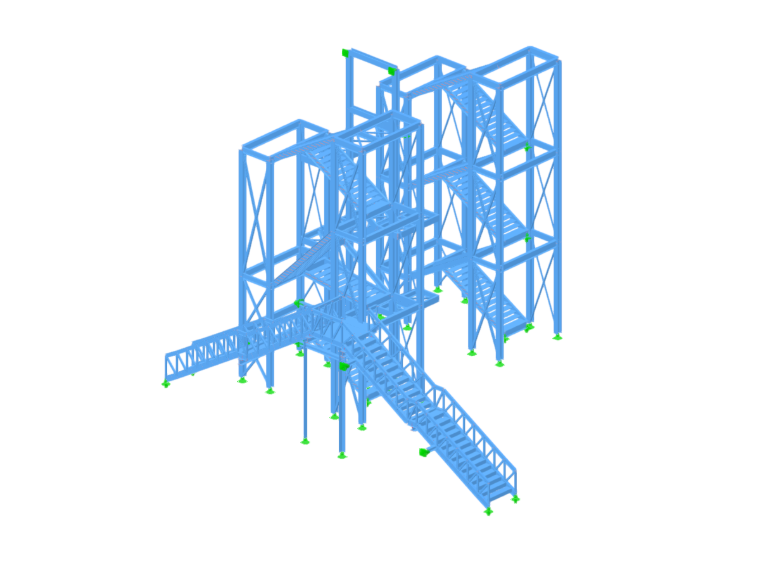

Modelo - Exemplo 1
Modelo - Exemplo 1

Dados do modelo
Objetos Quantidade
Nós 704
Linhas 1212
Barras 1212
Superfícies 0
Casos de carga 11
Combinações de carga 256

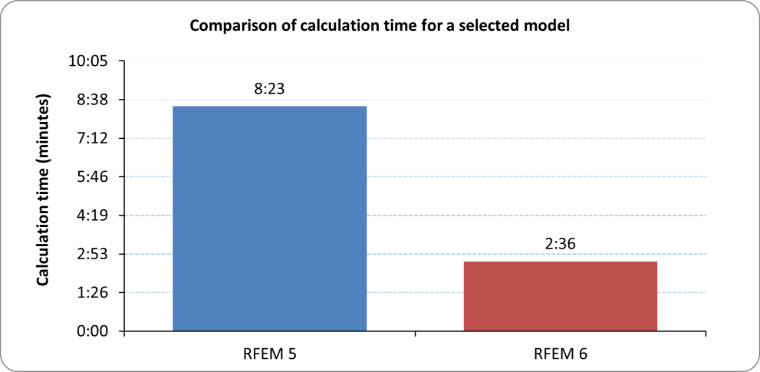

Comparação dos tempos de cálculo de um modelo selecionado
Comparação dos tempos de cálculo de um modelo selecionado

Exemplo 2

Foi realizada uma análise estática para todos os casos de carga e combinações de carga.

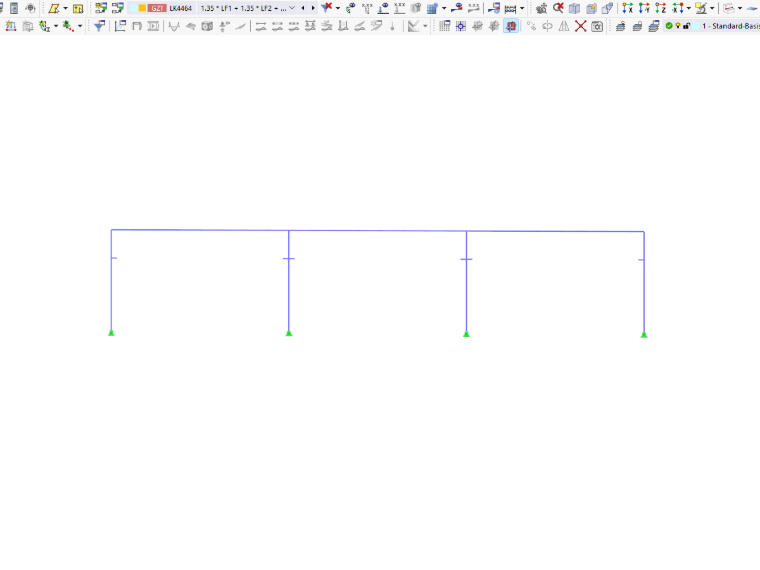

Modelo - Exemplo 2
Modelo - Exemplo 2

Dados do modelo
Objetos Quantidade
Nós 33
Linhas 32
Barras 32
Superfícies 0
Casos de carga 21
Combinações de carga 4464

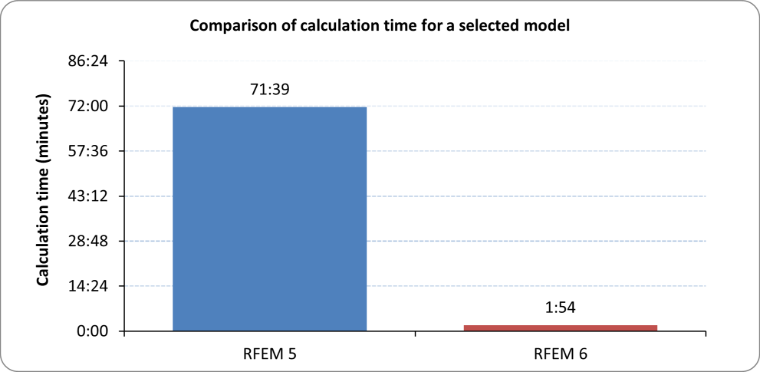

Comparação dos tempos de cálculo de um modelo selecionado
Comparação dos tempos de cálculo de um modelo selecionado

Exemplo 3

Foi realizada uma análise estática para todos os casos de carga e combinações de carga, bem como um dimensionamento em aço para todas as barras.

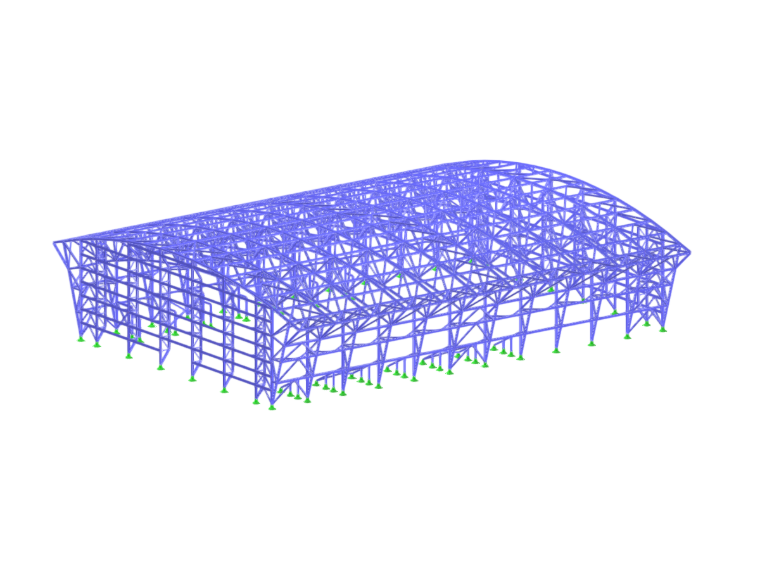

Modelo - Exemplo 3
Modelo - Exemplo 3

Dados do modelo
Objetos Quantidade
Nós 1123
Linhas 2537
Barras 2534
Superfícies 0
Casos de carga 10
Combinações de carga 108

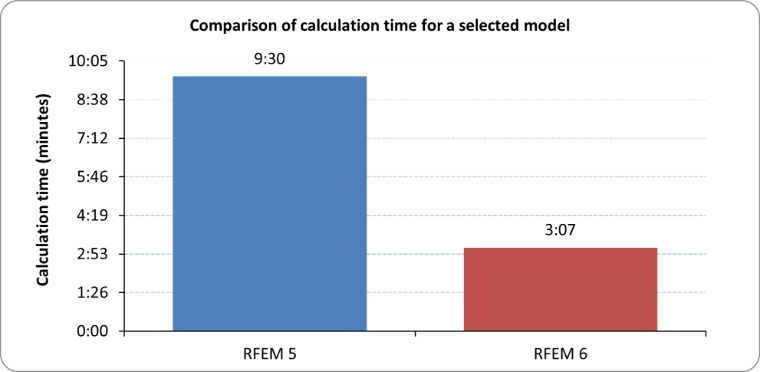

Comparação dos tempos de cálculo de um modelo selecionado
Comparação dos tempos de cálculo de um modelo selecionado

Exemplo 4

Foi realizada uma análise estática para todos os casos de carga e combinações de carga, bem como um dimensionamento em betão armado para todas as barras e superfícies.

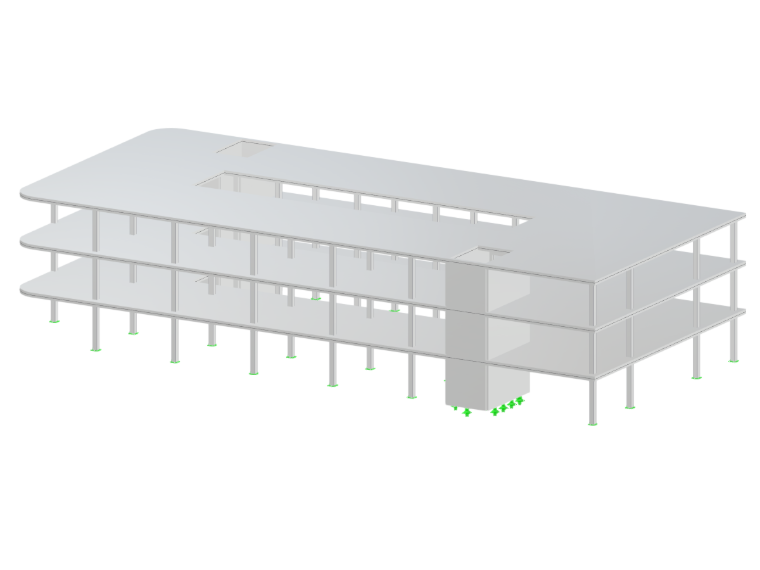

Modelo - Exemplo 4
Modelo - Exemplo 4

Dados do modelo
Objetos Quantidade
Nós 229
Linhas 226
Barras 78
Superfícies 28
Casos de carga 4
Combinações de carga 41

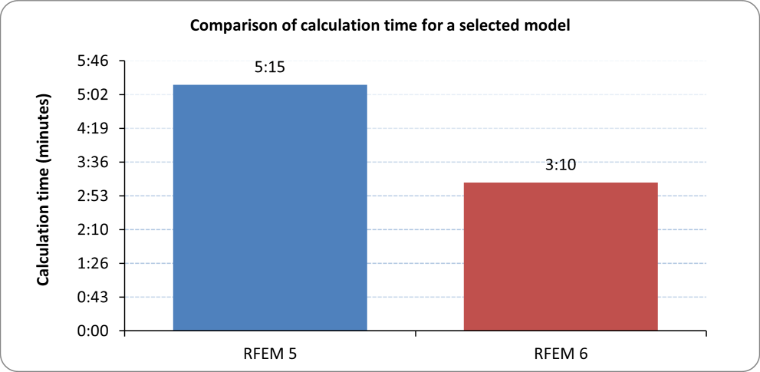

Comparação dos tempos de cálculo de um modelo selecionado
Comparação dos tempos de cálculo de um modelo selecionado

Resumo

Desde o lançamento do RFEM 6, não só são publicadas regularmente novas funcionalidades, como também o desempenho é continuamente otimizado. Em particular, em modelos com um grande número de combinações de carga, pode ser obtido um tempo de cálculo significativamente reduzido. Isso é possível através do início de vários processos de solver independentes entre si, permitindo utilizar de forma eficiente os recursos de hardware disponíveis e executar os cálculos em paralelo.
