V tomto příspěvku jsou porovnány doby výpočtu mezi RFEM 5 a RFEM 6.
Pro srovnání byly v obou generacích softwaru zohledněny identické modely a výpočetní parametry.
Jako základ slouží následující verze softwaru:
- RFEM 6.14.0003
- RFEM 5.40.01
Hardware a systémové prostředí
CPU: Intel(R) Core(TM) Ultra 7 165H (1.40 GHz)
GPU: NVIDIA RTX 2000 Ada Generation
RAM: 32 GB
Operační systém: Windows 11

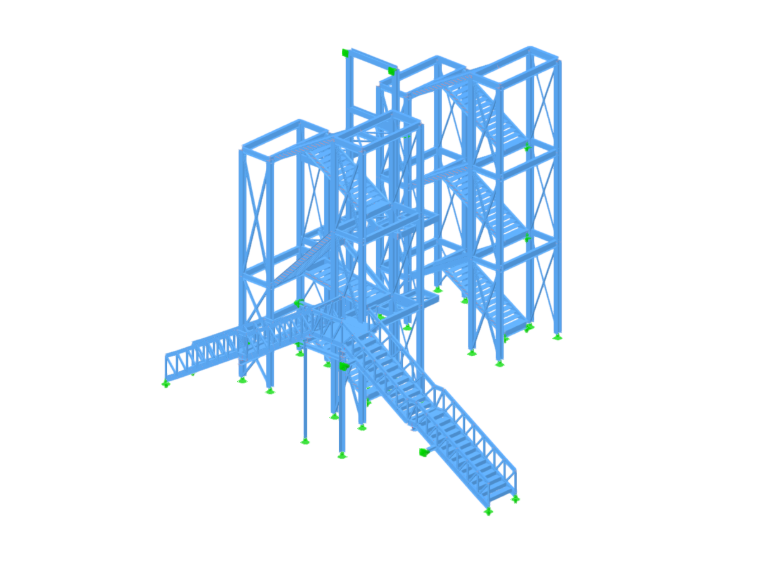

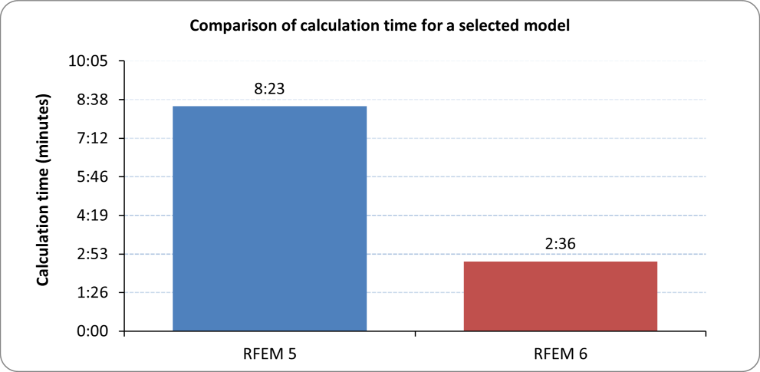

Příklad 1
Byla provedena statická analýza pro všechny zatěžovací stavy a kombinace zatížení, stejně jako ocelový návrh pro všechny pruty.
| Objekty | Počet |
|---|---|
| Uzly | 704 |
| Linie | 1212 |
| Pruty | 1212 |
| Plochy | 0 |
| Zatěžovací stavy | 11 |
| Kombinace zatížení | 256 |

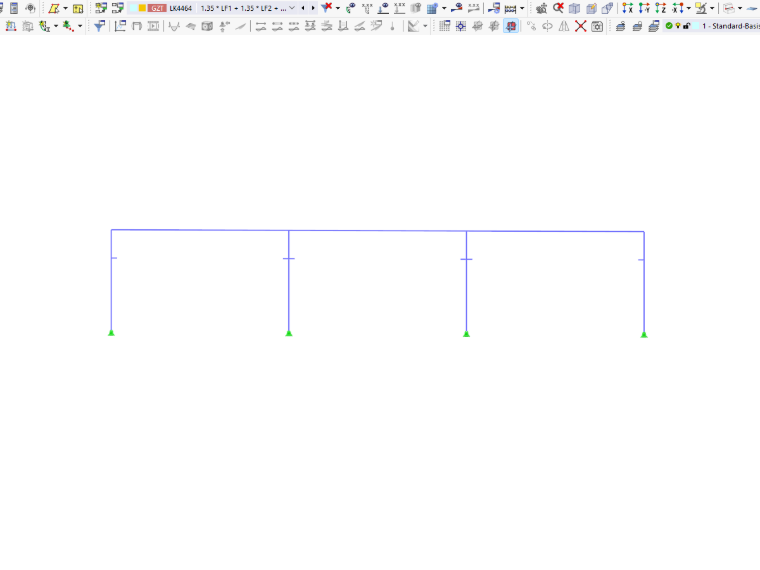

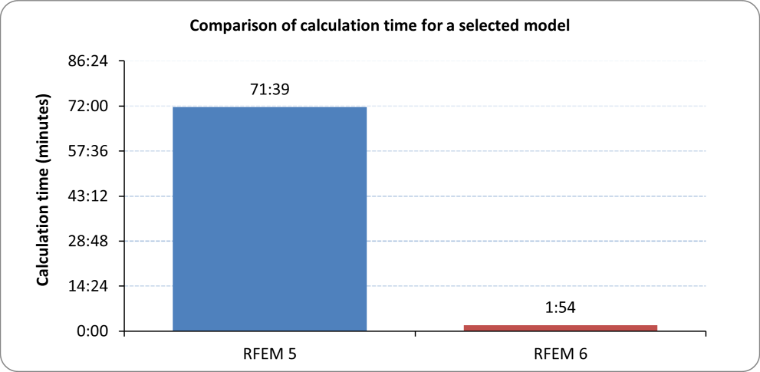

Příklad 2
Byla provedena statická analýza pro všechny zatěžovací stavy a kombinace zatížení.
| Objekty | Počet |
|---|---|
| Uzly | 33 |
| Linie | 32 |
| Pruty | 32 |
| Plochy | 0 |
| Zatěžovací stavy | 21 |
| Kombinace zatížení | 4464 |

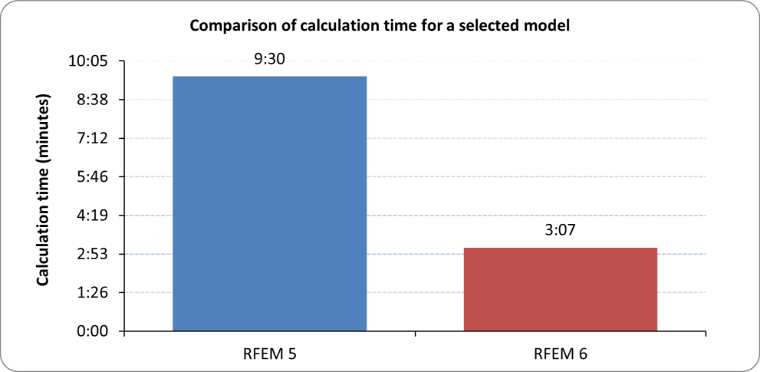

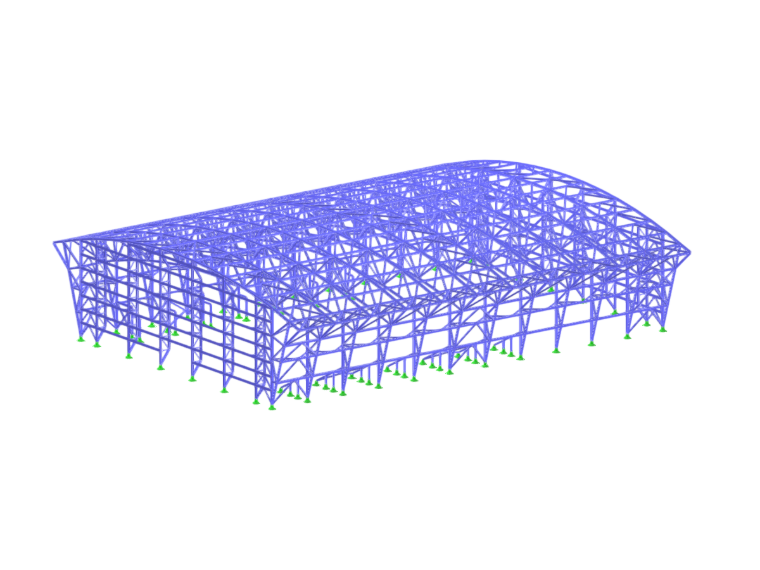

Příklad 3
Byla provedena statická analýza pro všechny zatěžovací stavy a kombinace zatížení, stejně jako ocelový návrh pro všechny pruty.
| Objekty | Počet |
|---|---|
| Uzly | 1123 |
| Linie | 2537 |
| Pruty | 2534 |
| Plochy | 0 |
| Zatěžovací stavy | 10 |
| Kombinace zatížení | 108 |

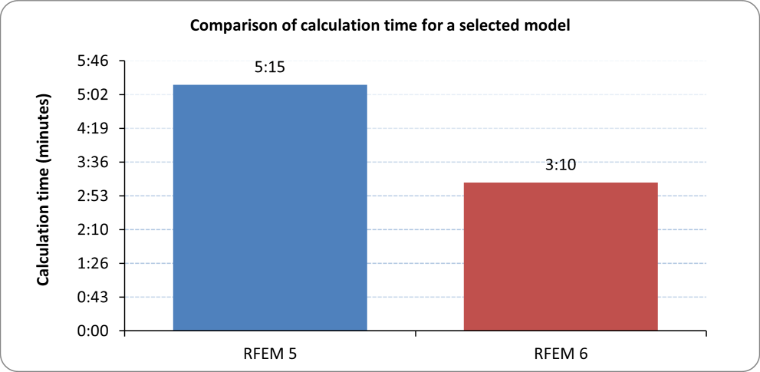

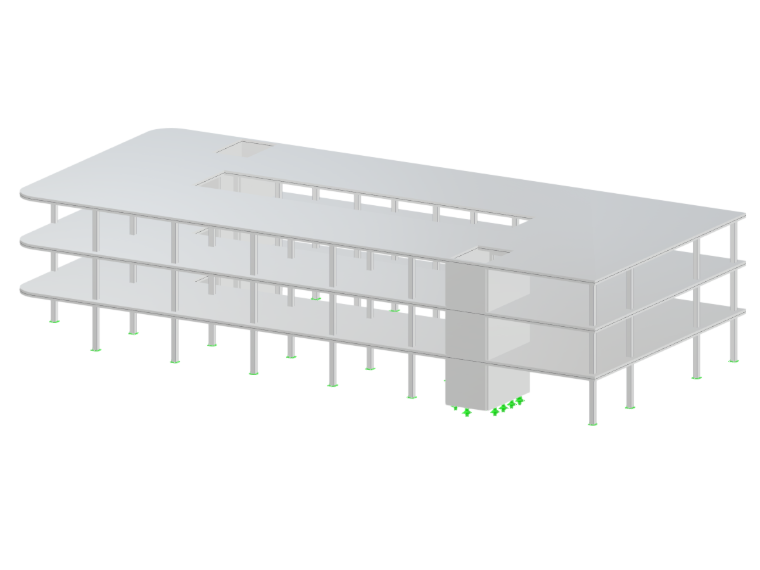

Příklad 4
Byla provedena statická analýza pro všechny zatěžovací stavy a kombinace zatížení, stejně jako návrh železobetonu pro všechny pruty a plochy.
| Objekty | Počet |
|---|---|
| Uzly | 229 |
| Linie | 226 |
| Pruty | 78 |
| Plochy | 28 |
| Zatěžovací stavy | 4 |
| Kombinace zatížení | 41 |
Shrnutí
Od vydání RFEM 6 se nejen pravidelně zveřejňují nové funkce, ale průběžně se také optimalizuje výkon. Zejména u modelů s velkým počtem kombinací zatížení lze dosáhnout výrazně kratší doby výpočtu. To je umožněno spuštěním několika na sobě nezávislých procesů řešiče, čímž se efektivně využívají dostupné hardwarové prostředky a výpočty mohou být prováděny paralelně.
