Dans cet article, les temps de calcul de RFEM 5 et RFEM 6 sont comparés.
À titre de comparaison, des modèles et paramètres de calcul identiques ont été examinés dans les deux générations de logiciels.
Les versions logicielles suivantes servent de base :
- RFEM 6.14.0003
- RFEM 5.40.01
Matériel et environnement système
CPU : Intel(R) Core(TM) Ultra 7 165H (1.40 GHz)
GPU : NVIDIA RTX 2000 Ada Generation
RAM : 32 Giga-octets
Système d’exploitation : Windows 11

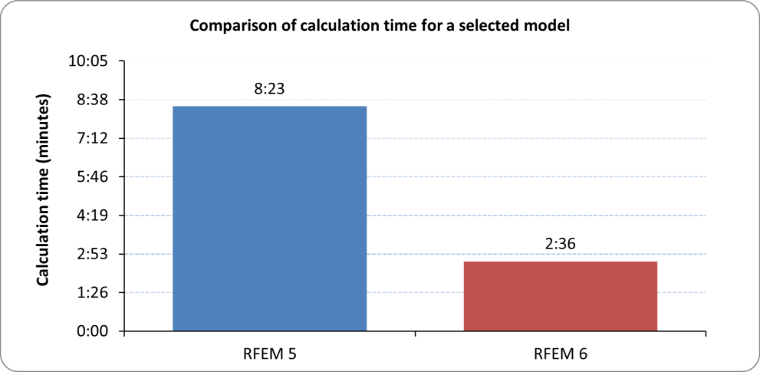

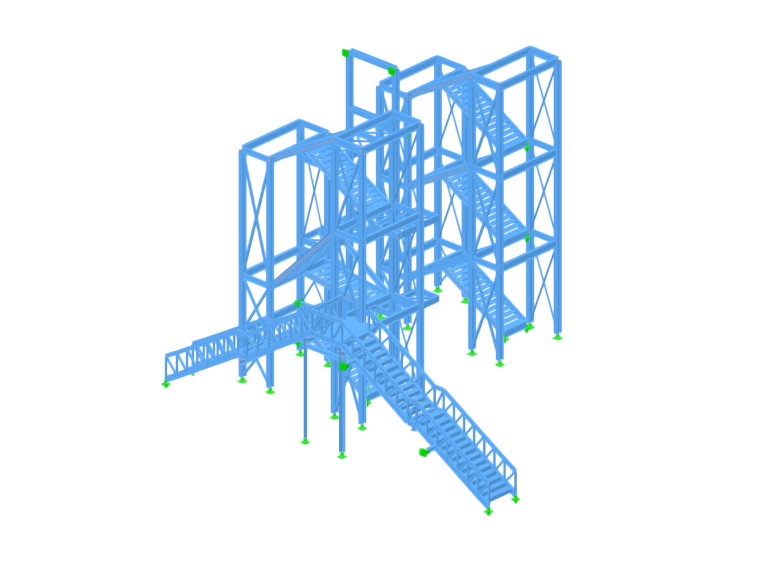

Exemple 1
Pour toutes les barres, une analyse statique de tous les cas de charge et combinaisons de charges ainsi qu’une vérification de l’acier ont été réalisées.
| Objets | Nombre |
|---|---|
| Nœuds | 704 |
| Lignes | 1212 |
| Barres | 1212 |
| Surfaces | 0 |
| Cas de charge | 11 |
| Combinaisons de charges | 256 |

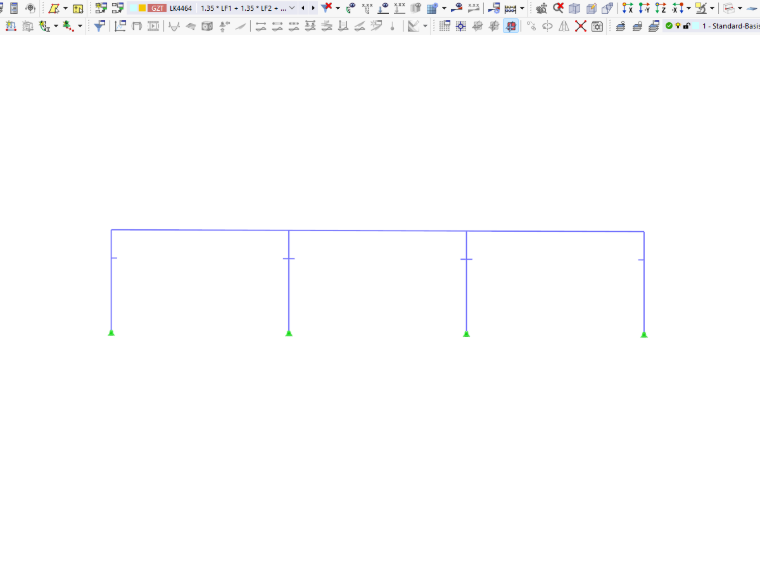

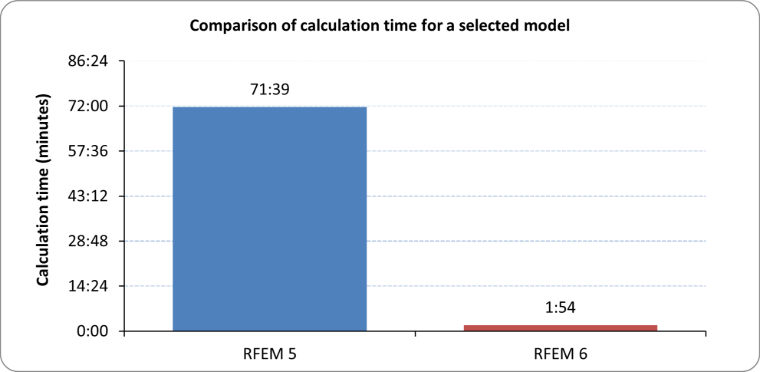

Exemple 2
Une analyse statique de tous les cas de charge et combinaisons de charges a été réalisée.
| Objets | Nombre |
|---|---|
| Nœuds | 33 |
| Lignes | 32 |
| Barres | 32 |
| Surfaces | 0 |
| Cas de charge | 21 |
| Combinaisons de charges | 4464 |

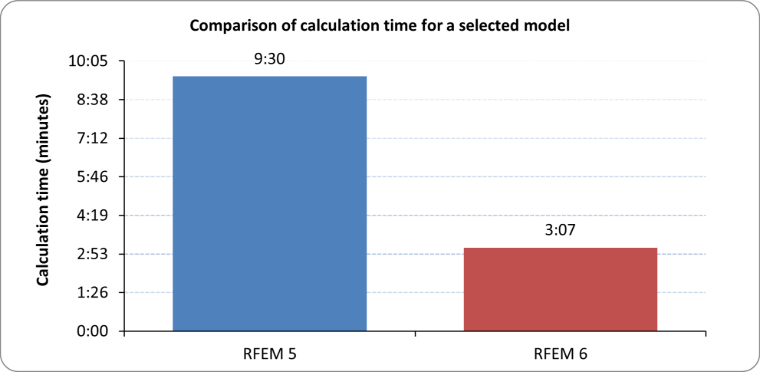

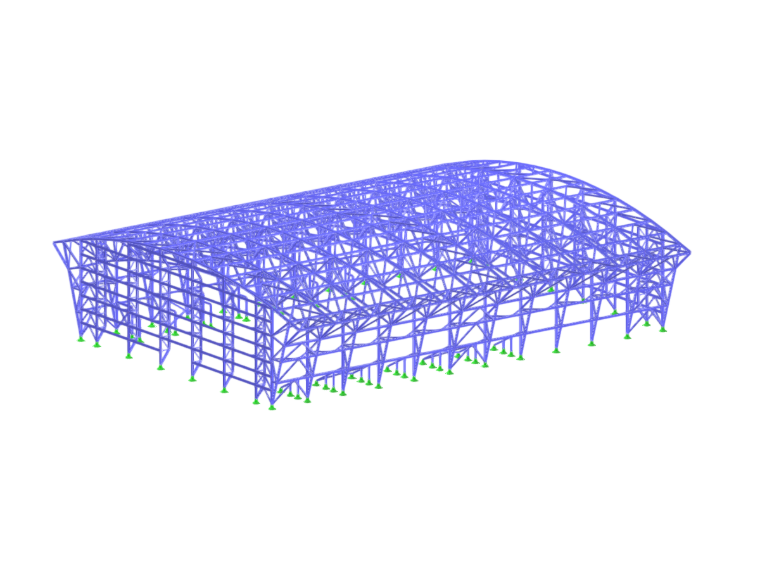

Exemple 3
Pour toutes les barres, une analyse statique de tous les cas de charge et combinaisons de charges ainsi qu’une vérification de l’acier ont été réalisées.
| Objets | Nombre |
|---|---|
| Nœuds | 1123 |
| Lignes | 2537 |
| Barres | 2534 |
| Surfaces | 0 |
| Cas de charge | 10 |
| Combinaisons de charges | 108 |

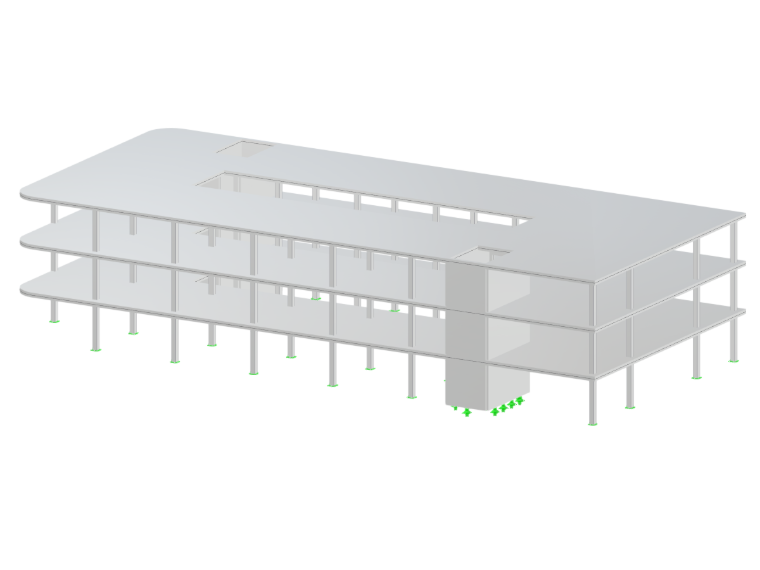

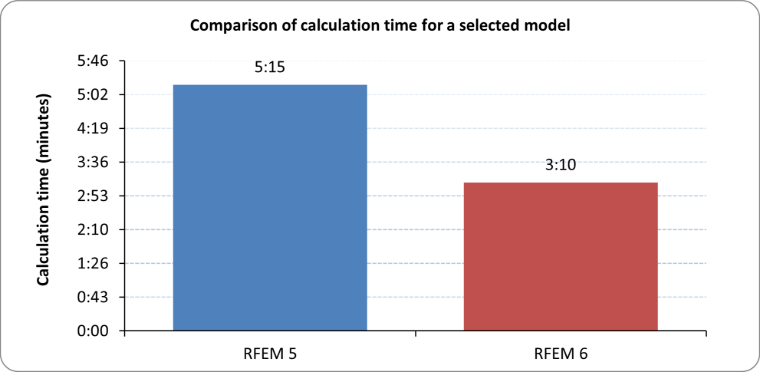

Exemple 4
Pour toutes les barres, une analyse statique de tous les cas de charge et combinaisons de charges ainsi qu’une vérification du béton armé pour toutes les barres et surfaces ont été réalisées.
| Objets | Nombre |
|---|---|
| Nœuds | 229 |
| Lignes | 226 |
| Barres | 78 |
| Surfaces | 28 |
| Cas de charge | 4 |
| Combinaisons de charges | 41 |
Résumé
Depuis la sortie de RFEM 6, en plus des nouvelles fonctionnalités publiées régulièrement, les performances sont également optimisées en continu. En particulier pour les modèles comportant un grand nombre de combinaisons de charges, il est possible d’obtenir un temps de calcul nettement réduit. Le lancement de plusieurs processus de solveur indépendants les uns des autres permet cela. Ainsi, l’utilisation des ressources matérielles disponibles est optimisée et les calculs sont exécutables en parallèle.
