W tym wpisie porównano czasy obliczeń między RFEM 5 i RFEM 6.
Do porównania uwzględniono identyczne modele i parametry obliczeniowe w obu generacjach oprogramowania.
Jako podstawę przyjęto następujące wersje oprogramowania:
- RFEM 6.14.0003
- RFEM 5.40.01
Sprzęt i środowisko systemowe
CPU: Intel(R) Core(TM) Ultra 7 165H (1.40 GHz)
GPU: NVIDIA RTX 2000 Ada Generation
RAM: 32 GB
System operacyjny: Windows 11

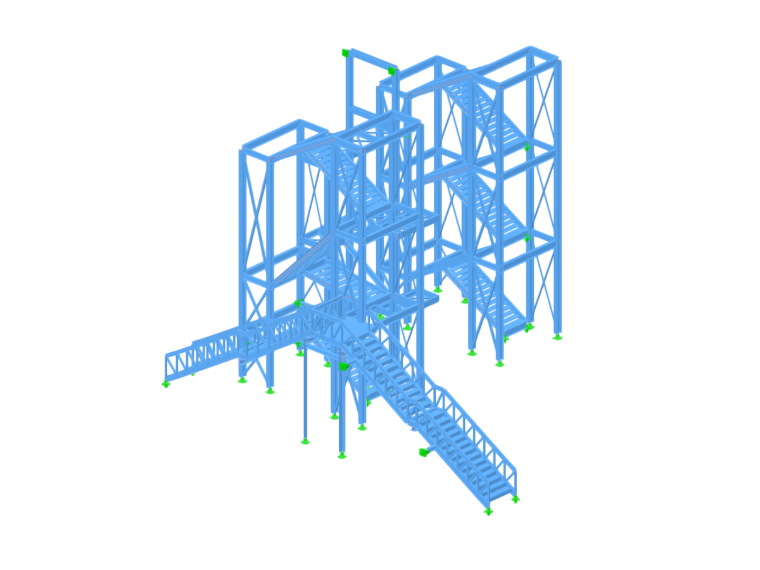

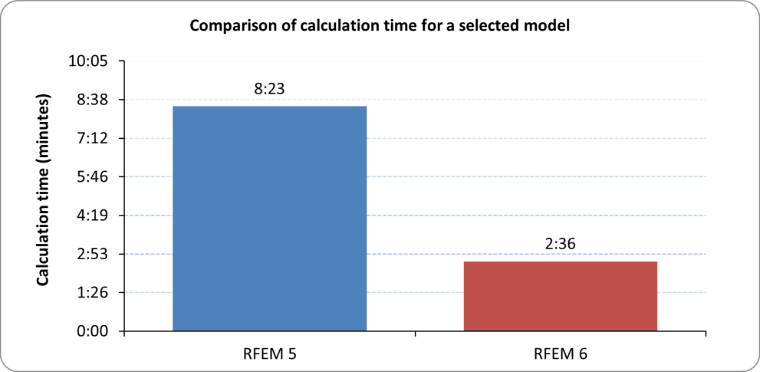

Przykład 1
Przeprowadzono analizę statyczną dla wszystkich przypadków obciążeń i kombinacji obciążeń oraz wymiarowanie stalowe dla wszystkich prętów.
| Obiekty | Liczba |
|---|---|
| Węzły | 704 |
| Linie | 1212 |
| Pręty | 1212 |
| Powierzchnie | 0 |
| Przypadki obciążeń | 11 |
| Kombinacje obciążeń | 256 |

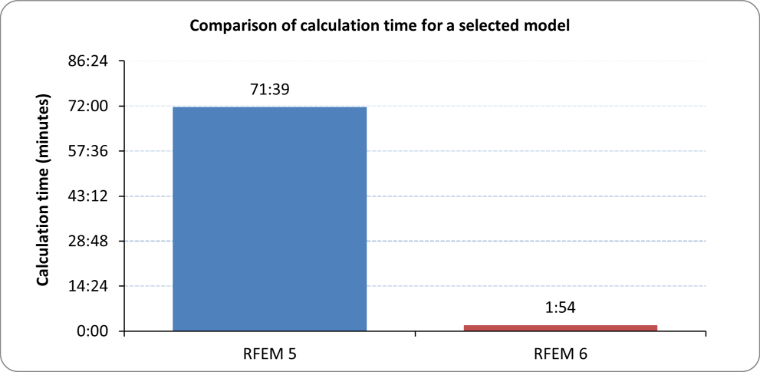

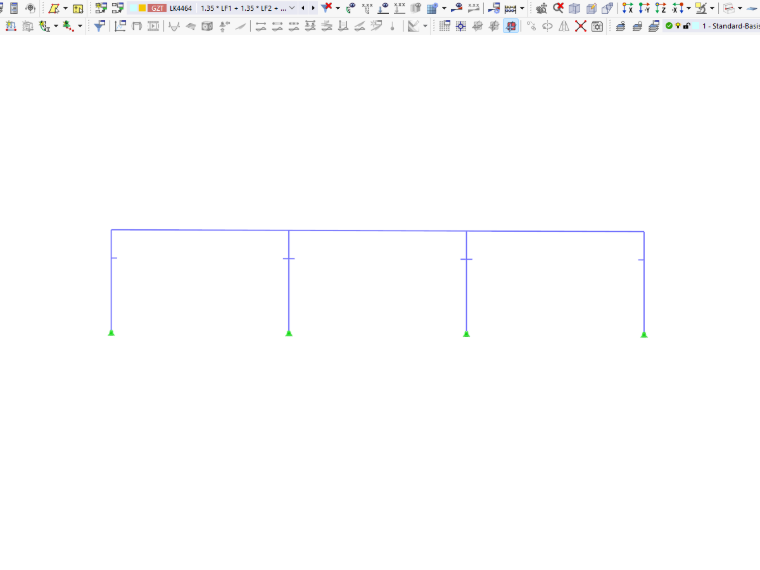

Przykład 2
Przeprowadzono analizę statyczną dla wszystkich przypadków obciążeń i kombinacji obciążeń.
| Obiekty | Liczba |
|---|---|
| Węzły | 33 |
| Linie | 32 |
| Pręty | 32 |
| Powierzchnie | 0 |
| Przypadki obciążeń | 21 |
| Kombinacje obciążeń | 4464 |

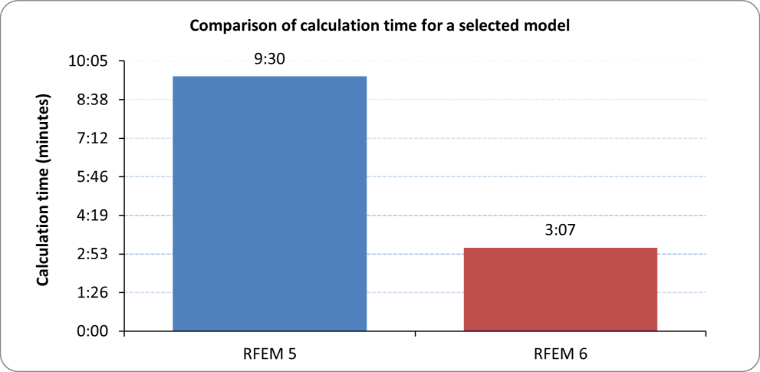

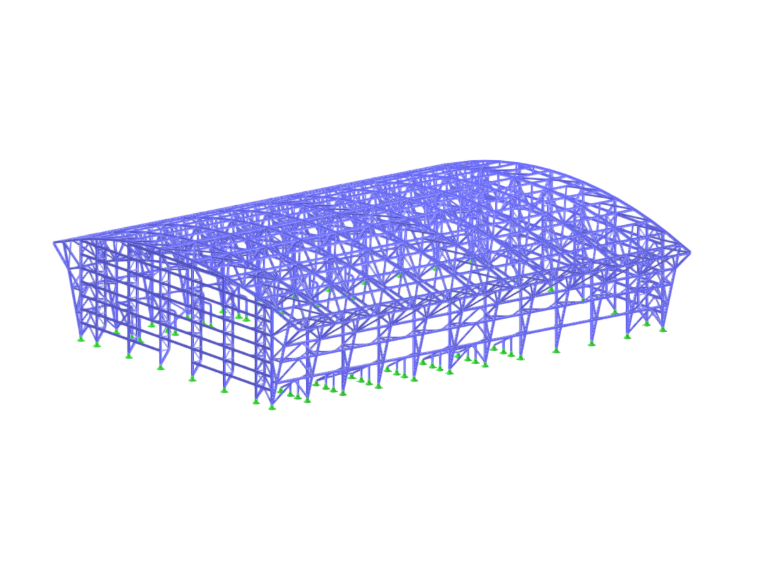

Przykład 3
Przeprowadzono analizę statyczną dla wszystkich przypadków obciążeń i kombinacji obciążeń oraz wymiarowanie stalowe dla wszystkich prętów.
| Obiekty | Liczba |
|---|---|
| Węzły | 1123 |
| Linie | 2537 |
| Pręty | 2534 |
| Powierzchnie | 0 |
| Przypadki obciążeń | 10 |
| Kombinacje obciążeń | 108 |

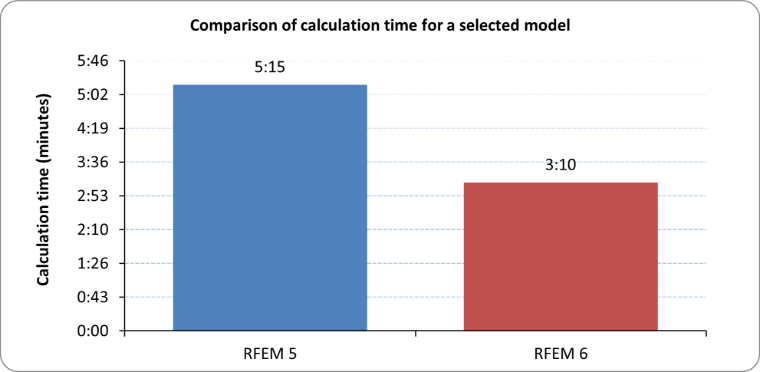

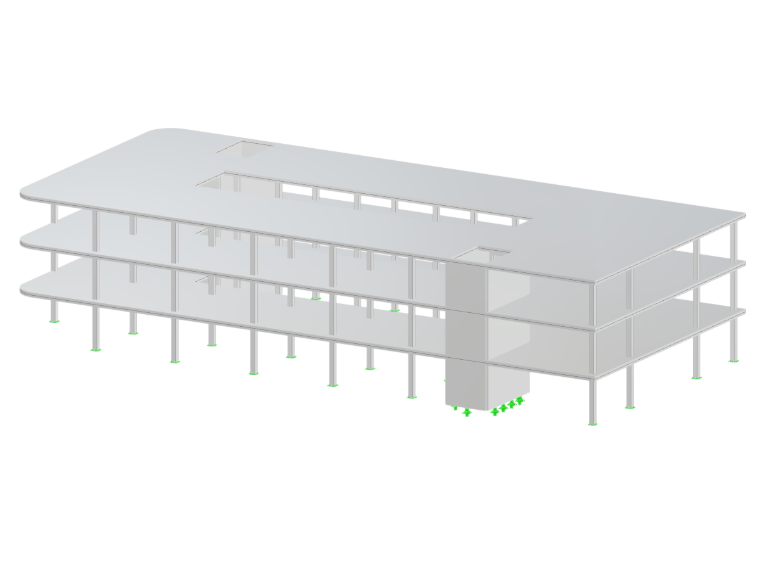

Przykład 4
Przeprowadzono analizę statyczną dla wszystkich przypadków obciążeń i kombinacji obciążeń oraz wymiarowanie żelbetowe dla wszystkich prętów i powierzchni.
| Obiekty | Liczba |
|---|---|
| Węzły | 229 |
| Linie | 226 |
| Pręty | 78 |
| Powierzchnie | 28 |
| Przypadki obciążeń | 4 |
| Kombinacje obciążeń | 41 |
Podsumowanie
Od wydania RFEM 6 nie tylko regularnie publikowane są nowe funkcje, lecz także stale optymalizowana jest wydajność. Szczególnie w modelach z dużą liczbą kombinacji obciążeń można uzyskać znacznie skrócony czas obliczeń. Umożliwia to uruchamianie kilku wzajemnie niezależnych procesów solvera, dzięki czemu istniejące zasoby sprzętowe są wykorzystywane efektywnie, a obliczenia mogą być wykonywane równolegle.
