O betão retrai-se durante o endurecimento e o período de secagem. Daqui resulta uma deformação de retração, descrita pela deformação de retração total εcs. A deformação de retração total é composta pela retração autogénea εca (deformação de retração básica) e pela retração por secagem εcd.
No RF-CONCRETE Surfaces para o RFEM 5, agora é possível considerar a retração do betão diretamente no módulo.

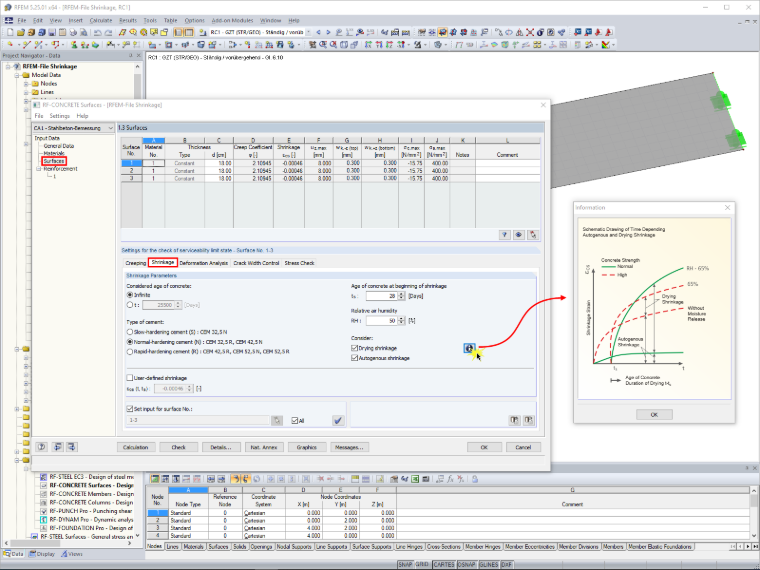

Para tal, é necessário ativar a retração nos parâmetros para a verificação do estado limite de utilização. No método analítico da verificação do estado limite de utilização, é necessário o módulo adicional RF‑CONCRETE Deflect e para o cálculo não linear o módulo adicional RF‑CONCRETE NL. Se a retração estiver ativada nas configurações para a verificação do estado limite de utilização (na janela "1.1 Dados gerais"), a caixa de diálogo "Retração" está disponível na janela "1.3 Superfícies" (ver imagem).
Nesta janela, podem ser introduzidos os parâmetros necessários para a determinação da deformação de retração e ser efetuadas as seguintes configurações:
- Configuração da idade do betão considerada
- Seleção do tipo de cimento
- Idade do betão no início da retração
- Humidade relativa do ar
- Abordagem alternativa de retração por secagem e/ou retração autogénea
Além disso, é possível indicar aqui um valor total de retração εcs, determinado por outros meios, como retração definida pelo utilizador, e selecionar as superfícies às quais este valor deve ser aplicado.
Em alternativa à introdução no RF-CONCRETE Surfaces, o valor de retração também pode ser introduzido num caso de carga independente como carga de superfície (tipo de carga "Deformação axial"), tal como já era possível no RFEM 4.
